基于ST STM32F103与TI CC2564智能车载双模蓝牙方案

致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于意法半导体（ST）STM32F103与德州仪器（TI）CC2564的智能车载双模蓝牙方案WLT2564S。该车载双模蓝牙方案可以服务于逆变器为12v转220v 1500w的电源转换器，用户通过蓝牙无线连接到手机或平板计算机，可以通过APP来监控智能电源转换器工作时的各种状况，如超载保护、短路保护、过压保护、欠压保护、欠压报警、过温保护、电瓶电源使用到转换器警报提示等相关使用安全控制和提示功能。

随着车载电源逆变器的普及率增高，人们出行时越来越习惯于使用逆变器连接蓄电池带动电器及各种工具工作，把家用电器连接到电源转换器的输出端，人们就能在汽车内使用各种电器。手机、笔记本电脑、数码摄像机、照相机、照明灯、电动剃须刀、游戏机、笔记本电脑、电动工具、车载冰箱及各种旅游、野营、医疗急救电器等都可以使用车载逆变器连接充电并使用。

大联大友尚推出的智能车载双模蓝牙方案WLT2564S可以帮助用户进一步实现经由移动装置，实现监控、观察电源转换器的重要信息的需求或者实时接收重要的警报提示的需求。方案采用TI CC2564 Supports Bluetooth 4.0 and Dual-Mode（BR/EDR/LE）Controller，WLT2564S双模蓝牙透传模块，同时集成了STM32F103系列MCU、Flash（128KB-1M）、RAM（20KB-96KB）。方案中板载采用高性能陶瓷2.4GHz天线，可以外接；尺寸为19*30mm，为邮票孔管脚；系统支持UART/SPI，UART接口最高可达4Mbps；支持I2C接口，可用于外接加密，支持PCM接口、支持I2S接口；支持透明协议数据传输模式，可提供AT+指令集配置；支持蓝牙SPP/SPPLE/HFP/MAP/PXP/A2DP/AVRCP/ANP/HID等。

大联大友尚同时针对该智能车载双模蓝牙方案提供软件平台，平台可以灵活地帮助工程师完成方案开发，同时可以提供定制化服务。

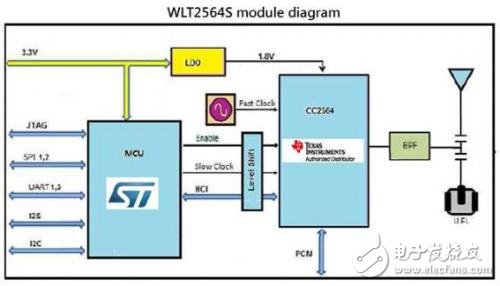

图示1-WLT2564S模块线路图

图示2-WLT2564S方案方框图
