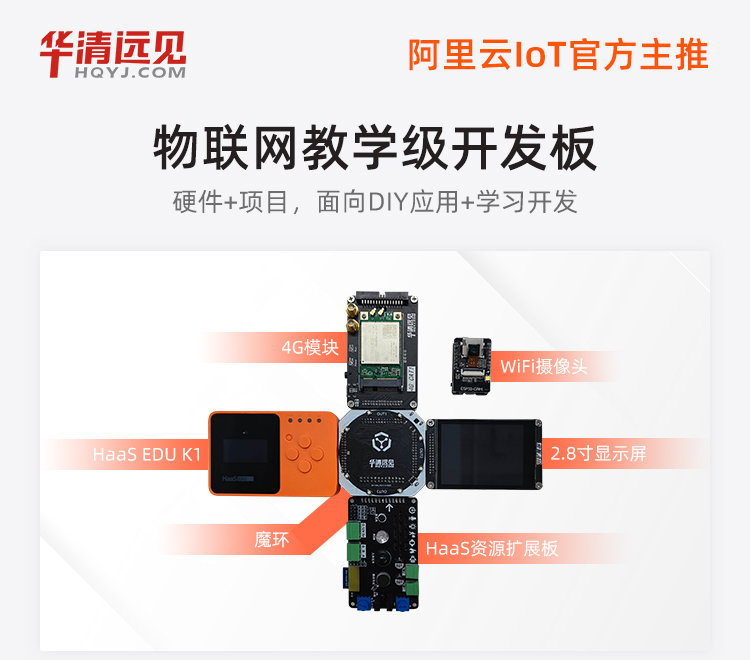

作为HaaS EDU的硬件制造商，华清远见针对HaaS EDU还打造了丰富的外围扩展模块，包括魔环、4G CAT1模块、资源扩展板、2.8寸屏、WiFi摄像头等，并配套丰富的综合性物联网项目案例，可以进行物联网全技术体系的学习，广泛应用于高校物联网创新教学、学生毕设及企业产品开发评估。

华清远见综合项目案例包括：

• HaaS EDU物联网项目实战：离位报警器系统（智能井盖检测）

​• HaaS EDU物联网项目实战：老板来了项目

• HaaS EDU物联网项目实战：野外救援项目

• HaaS EDU物联网项目实战：微信小程序实现云养花​

针对每个项目，华清远见都配套了详细的实验手册及实验源码，非常方便开发者学习。除了上述综合项目案例，开发者也可以使用华清远见提供的扩展配件，尤其是搭配魔环和HaaS资源扩展板，DIY更多有趣有料的物联网创意应用。

基于物联网的离位报警器系统（智能井盖检测）

1.项目背景

随着科技及不断的在发展，物联网技术应用广泛。智慧城市是物联网人工智能等新技术应用的一个重要领域，各种智能化的井盖广泛的应用在了工程建设中。这些智能井盖都需要一套完整的系统来支持，例如井盖防盗监控管理系统、敬爱监控报警系统、井盖监测系统等。实现对井盖当前的状态进行监控，确保井盖处于安全状态，保障其行人或车辆正常地通过。

2.开发平台

​阿里云HaaS EDU K1物联网开发板 + 4G CAT1模块

FS_4G Cat1模块：华清团队专为HaaS EDU K1开发板设计的无线通信模块，采用移远最新推出的EC200S系列模组，支持Cat1 4G全网通，兼容2G GSM，能有效规避2G/3G退网带来的风险，具有低功耗、低延迟和良好的移动特性。支持多种驱动和软件功能（适用于Windows、Linux和Android操作系统下的USB驱动），极大地拓展了其在M2M领域的应用范围。

3.项目功能

​智能井盖项目主要功能包括井盖位置地图管理、井盖告警实时监控。实时监控井盖态，和倾角检测，当井盖发生翻转或移动后会第一时间通知报警中心。

4.项目实战

4.1.【实验目的】

循环检测井盖上的三轴加速度数据，当判断倾斜角超多一定值的时候，云端状态显示异常，且实时发送GPS定位于云端。

4.2.【实验内容】

• 学习使用CAT1连接阿里云

• 学习使用GPS功能

4.3.【实验步骤】

​创建设备

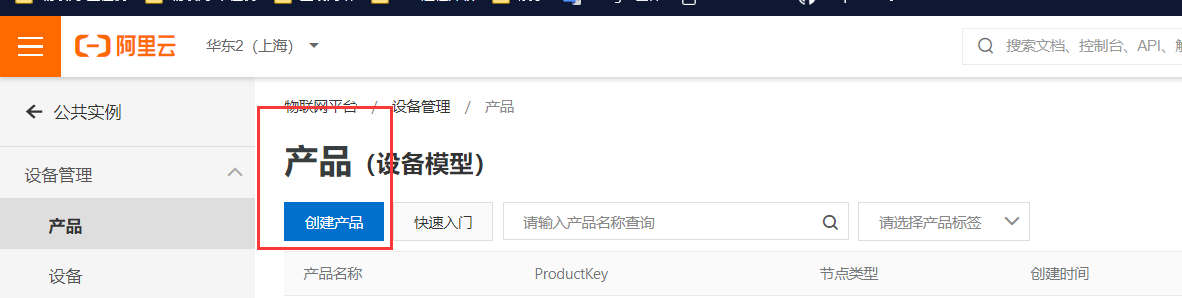

登录阿里物联网平台

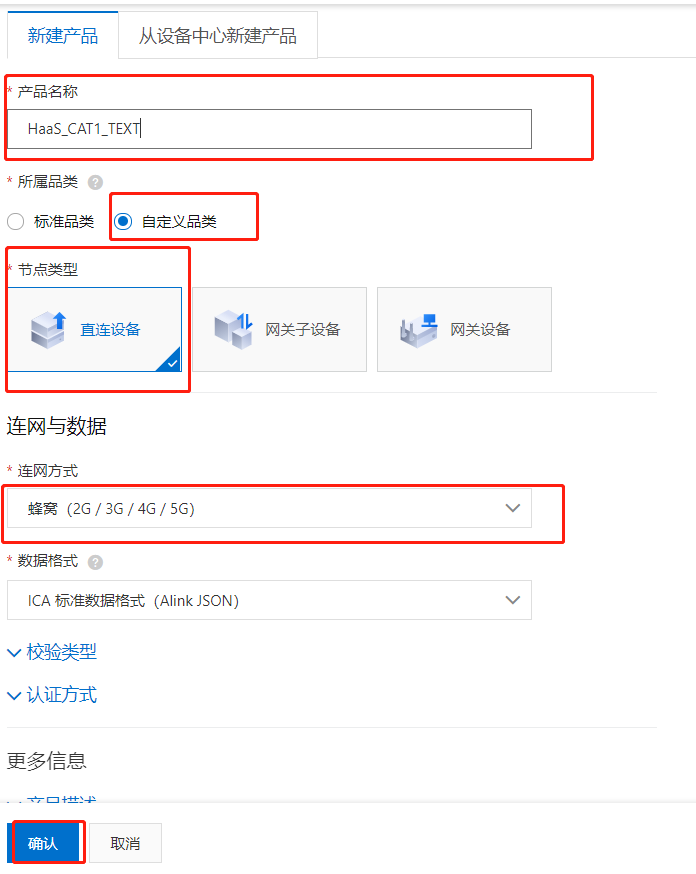

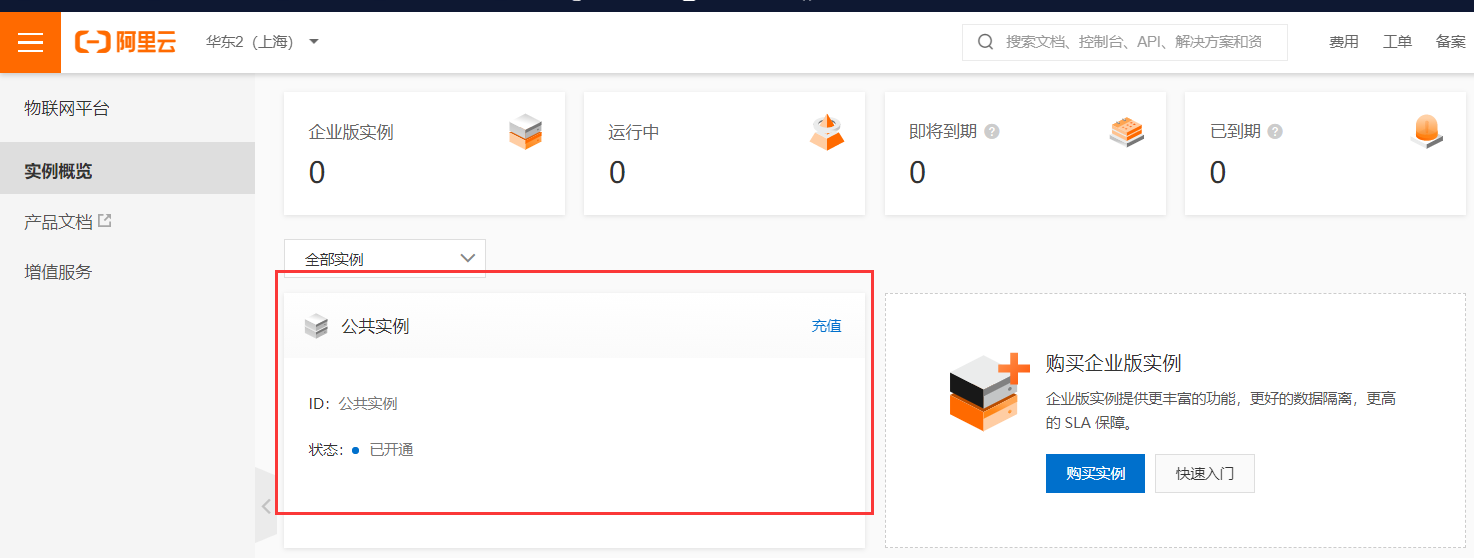

进入公共实例，点击创建产品，创建好后点击确定。​

创建一个功能包含经度，纬度，设备状态的项目：

功能定义：

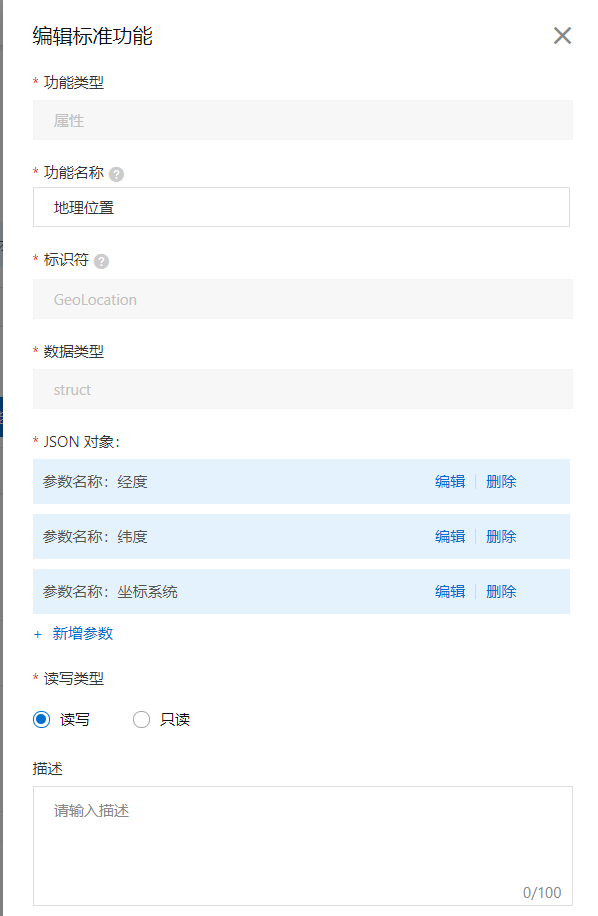

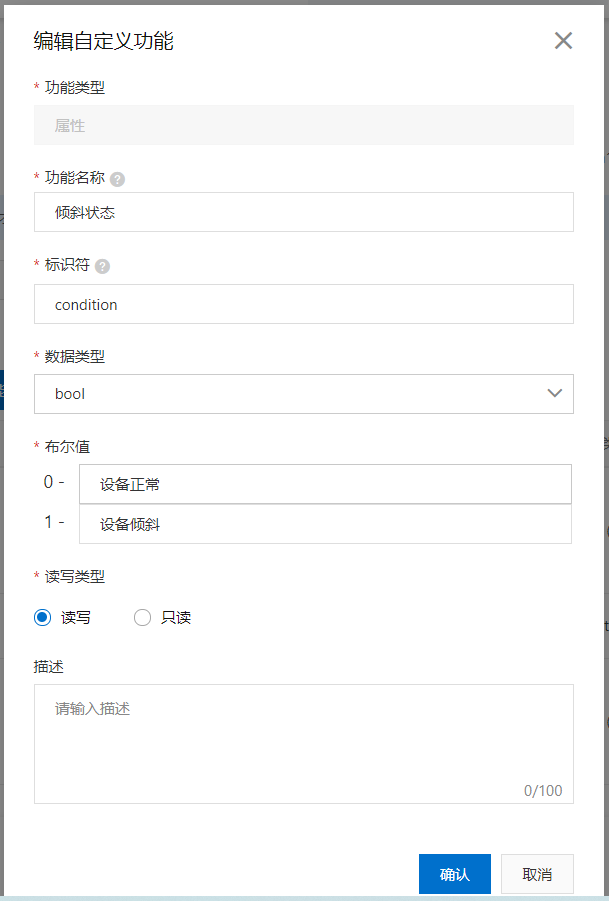

我们需要设置如下图功能包括：

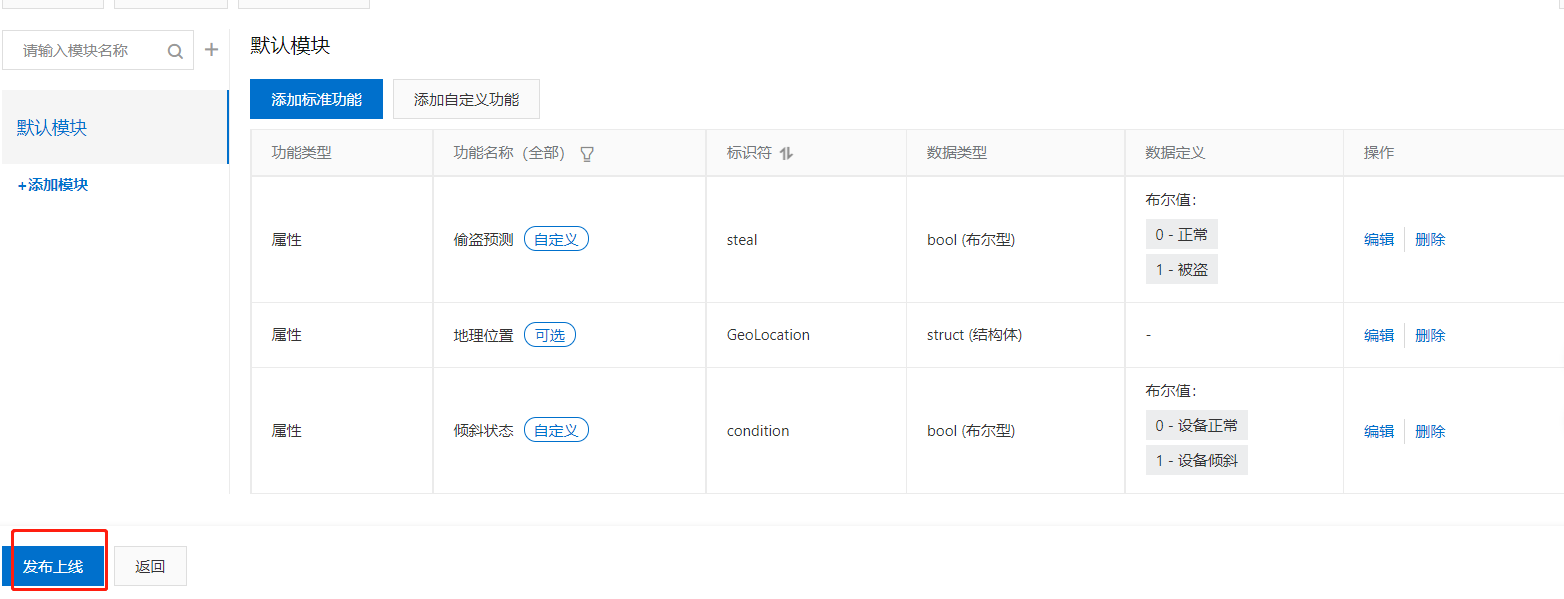

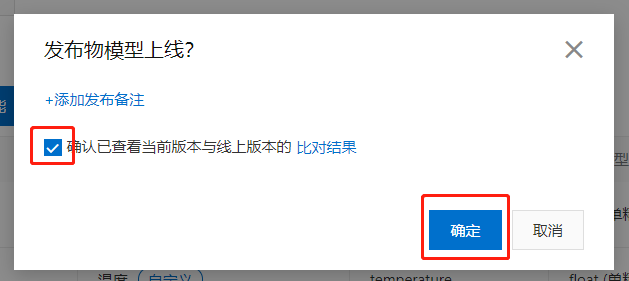

定义功能发布上线

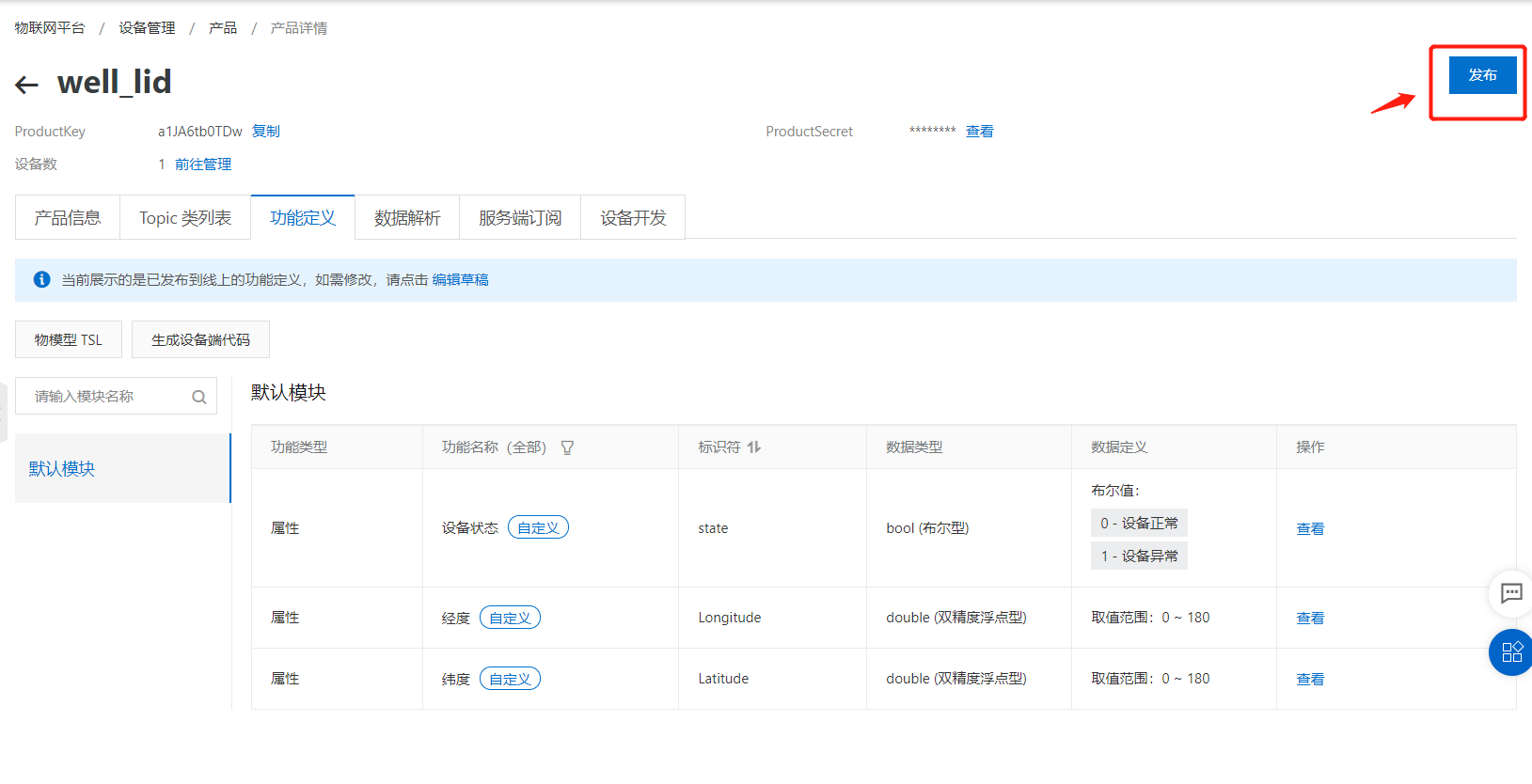

发布产品

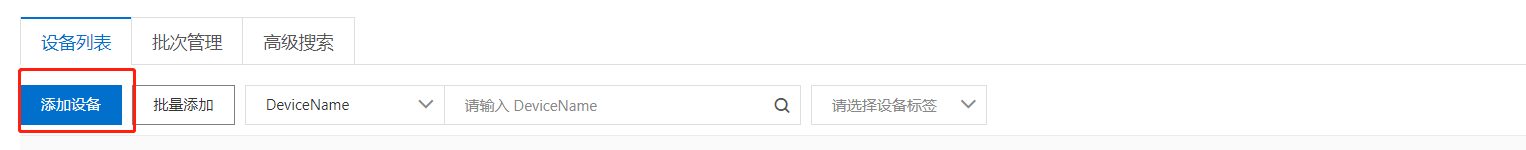

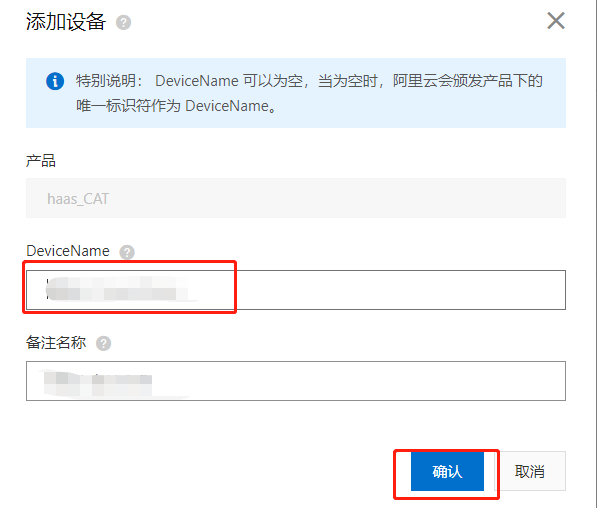

添加设备

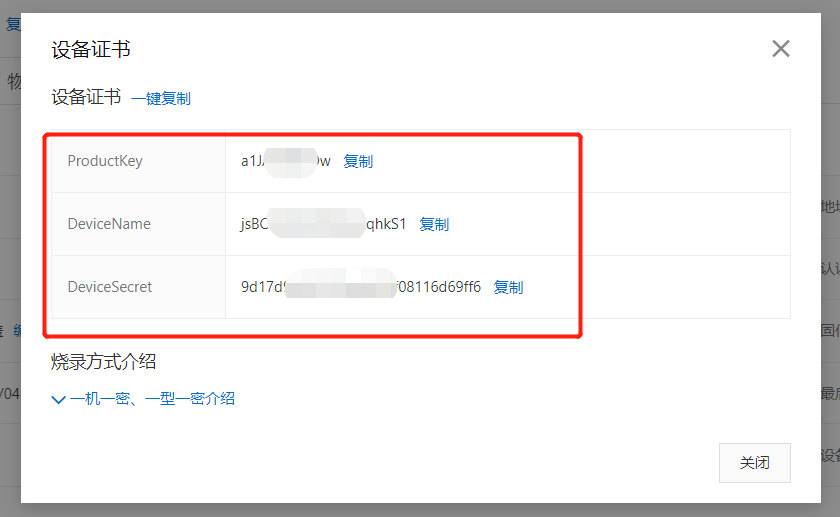

保存好自己的四元组。

修改例程代码

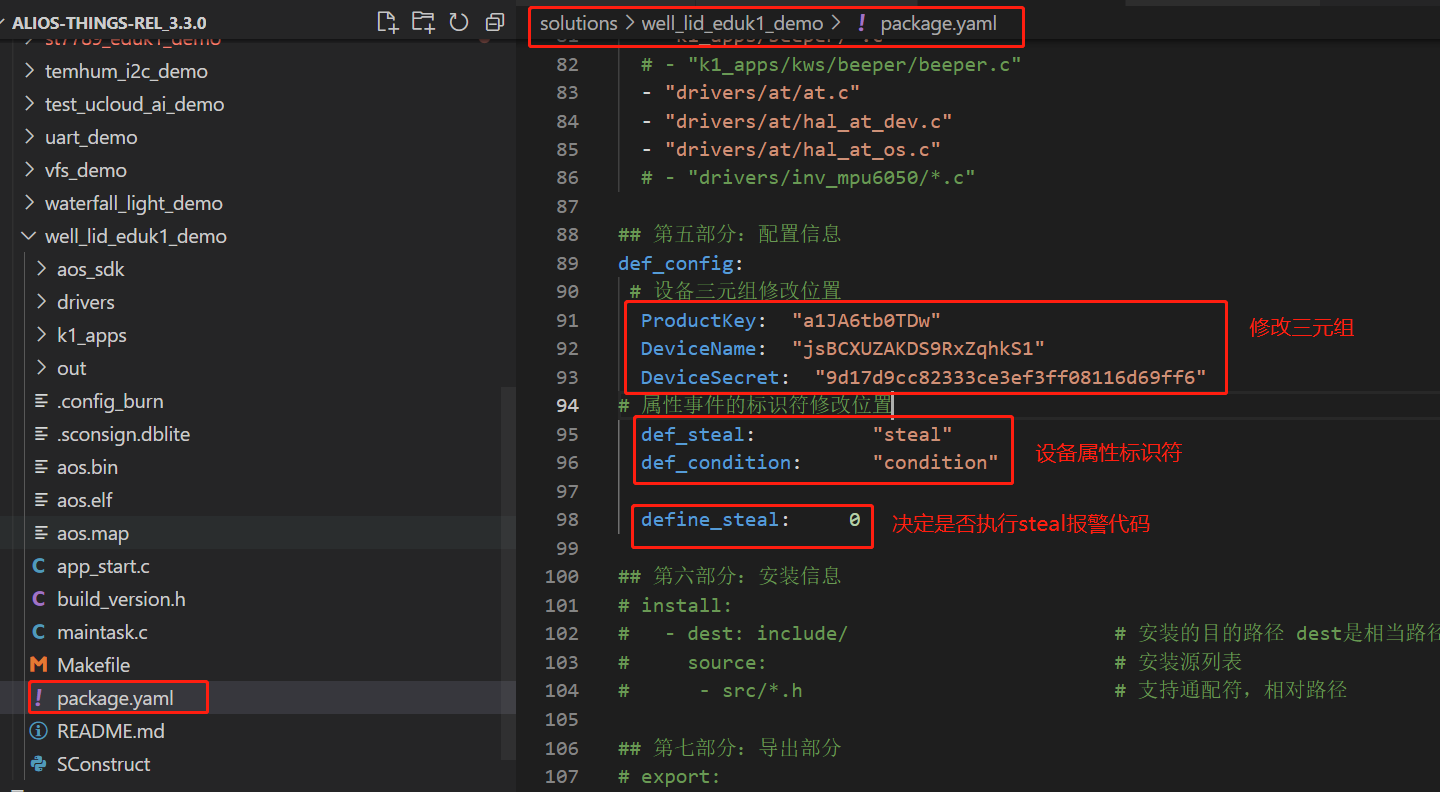

修改四元组（使用自己创建的三元组），和功能属性的标识符​

数据依据来源 见下图

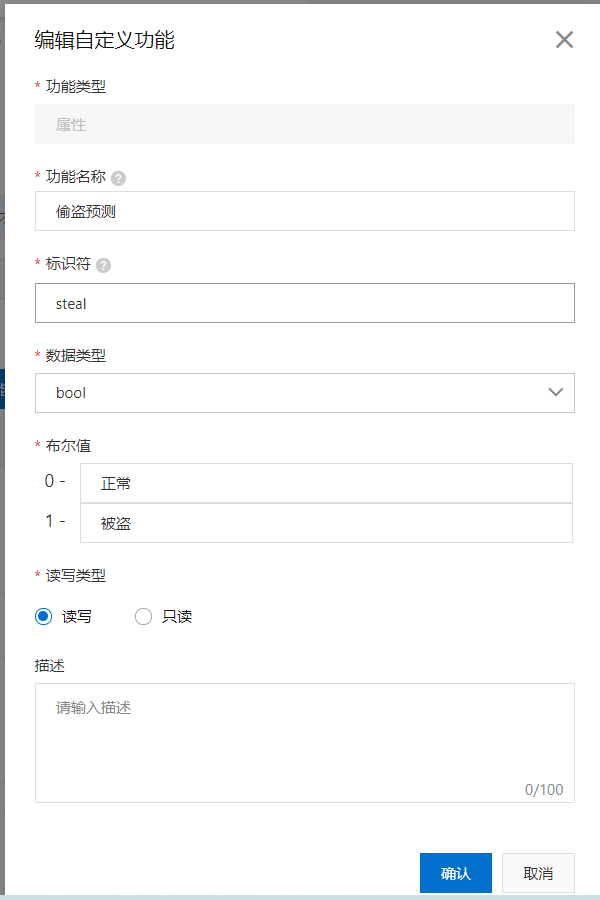

偷盗属性报警，程序默认是不编译此部分的

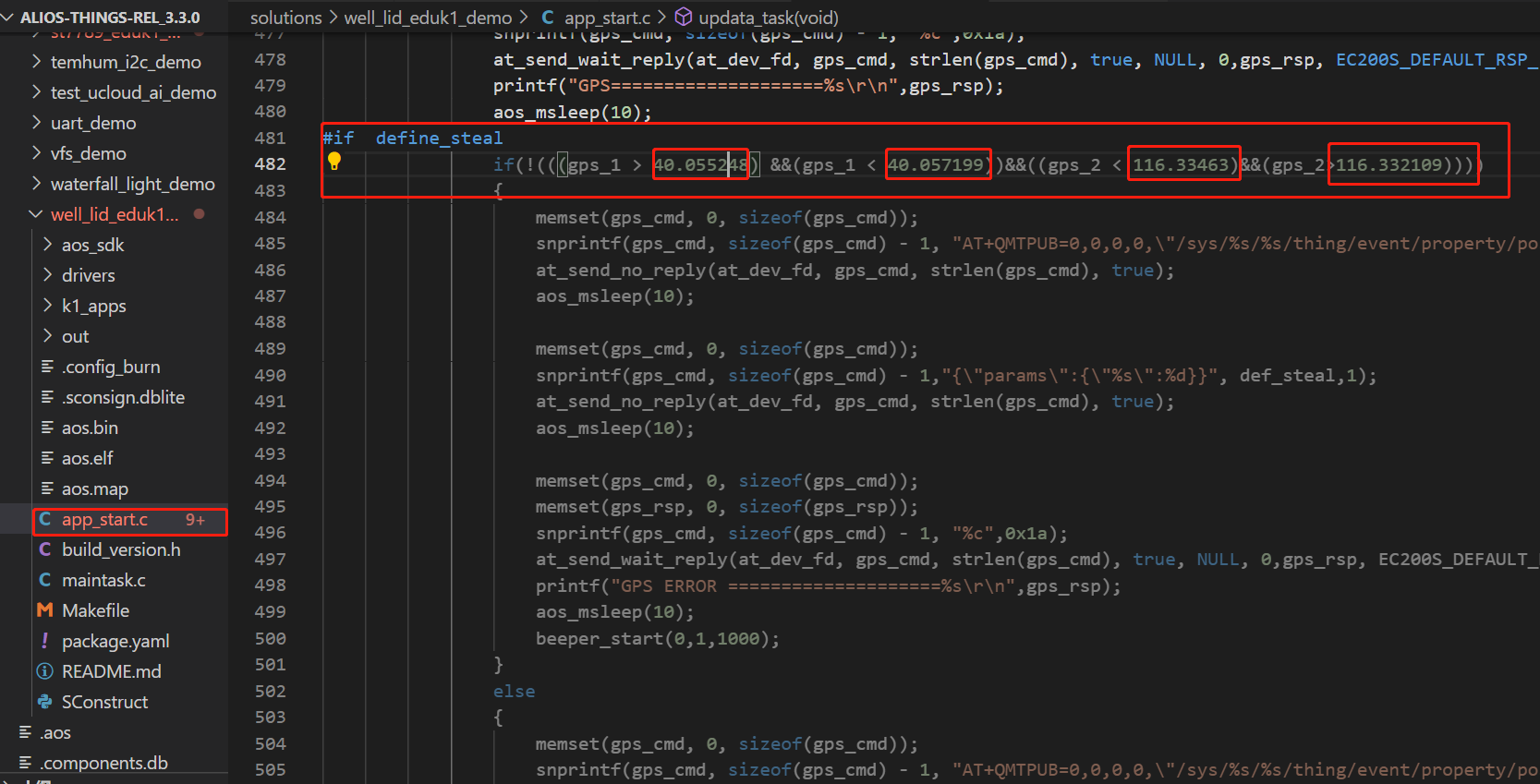

若实现此功能，需要自行配置gps的经纬度坐标范围（修改下图框柱的经纬度，且在package.yaml文件中，define_steal定义为1）

下图中框柱的经纬度范围为华清远见公司坐标范围，超出此坐标，，会进行报警，设定自己的经纬度区域需要借助高德地图进行确定坐标：https://lbs.amap.com/tools/picker​

4.4.【下载程序】

​打开VS Code 选中well_lid_eduk1_demo@haaseduk1进行编译下载。

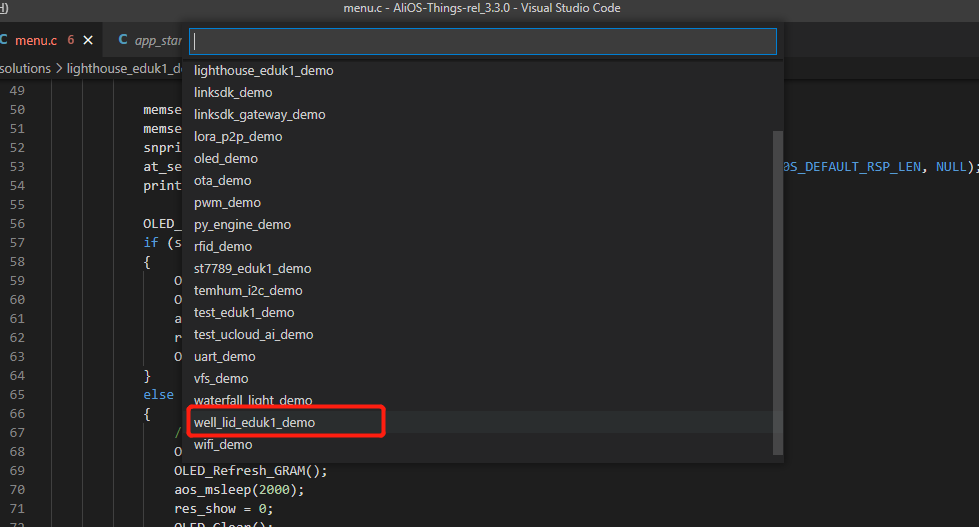

选中编译的工程如下图​

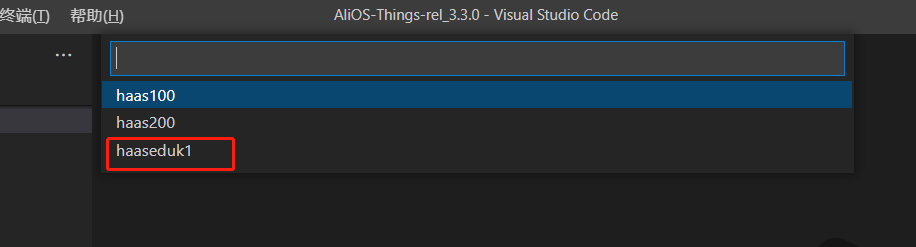

板级选择如下图

编译程序

4.5.【实验现象】

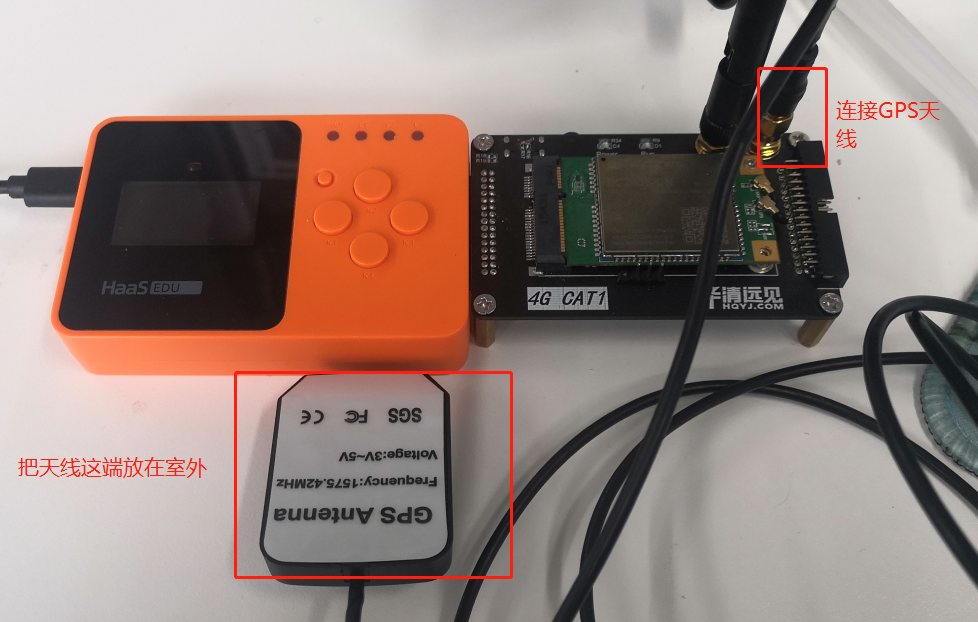

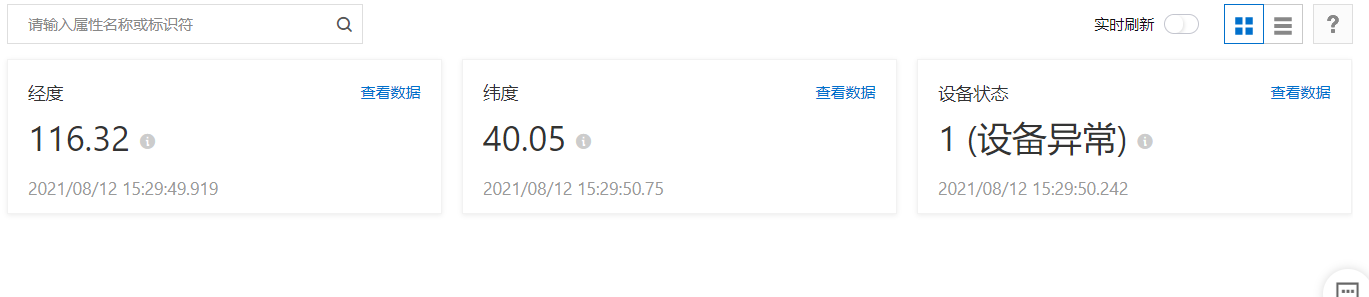

由于GPS功能启动需要一段事件才能得到坐标（大约需要两分钟），如果数据不更新，请等待一会。当HaaS倾斜时候，会发送设备状态为异常。

这时我们的数据已经上传到云端，接下来，如果想把数据显示到网页上或者钉钉选项报警，欢迎继续关注下一章 应用开发章节更新。
