【OpenHarmony开发】基于Hi3518开发板开发的智能猫眼

“

1

概述

本Demo是基于Hi3518开发板，使用开源OpenHarmony开发的RTSP协议流媒体应用。达到将Hi3518开发板中摄像头获取的数据通过RTSP协议传输到手机并显示 。

rtsp实现可参考文档：RTSPServer

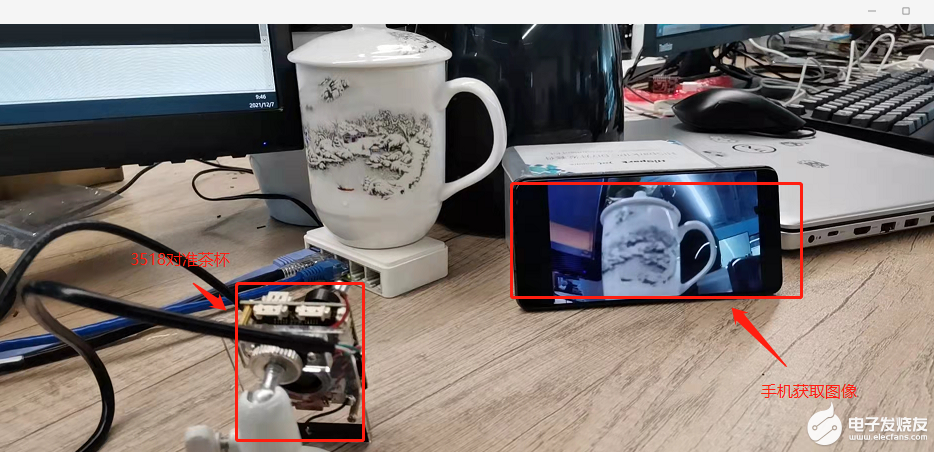

1.1 应用运行效果图

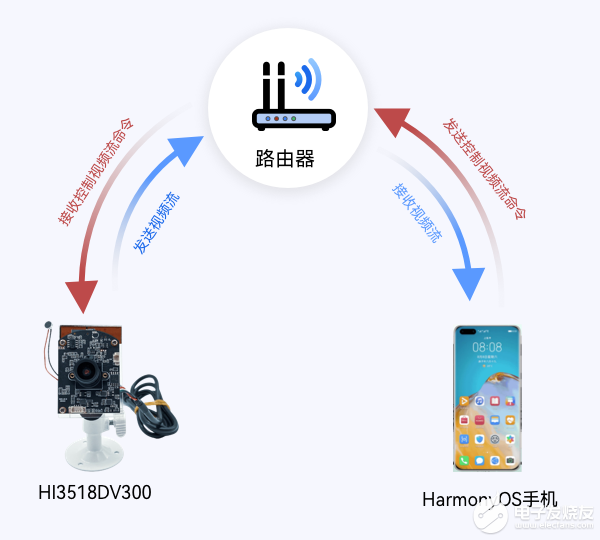

1.2 设备与手机间交互示意图

如上图所示，手机播放3518摄像头采集的视频数据。

“

2

快速上手

2.1 硬件开发环境准备

1. 预装windows系统的PC机

2. Hi3518EV300 IoT Camera开发板

3. USB转串口线、网线（Windows工作台通过USB转串口线、网线与开发板连接）

4. 开发板介绍参照文档：Hi3518开发板介绍

5. 淘宝店Hi3518EV300开发板购买地址：HarmonyOS HiSpark Aries IPC 摄像头(Hi3518E)开发板套件

2.2 下载源码准备

1. 注册码云gitee账号。

2. 注册码云SSH公钥，请参考码云帮助中心的公钥管理：https://gitee.com/help/articles/4181

3. 安装下载工具

sudo apt-get install git-lfs

sudo apt-get install curl

sudo update-alternatives --install /usr/bin/python python /usr/bin/python3.8 1

4. 安装git客户端并配置用户信息。

git config --global user.name "yourname"

git config --global user.email "your-email-address"

git config --global credential.helper store

5. 安装码云repo工具，可以执行如下命令。

curl https://gitee.com/oschina/repo/raw/fork_flow/repo-py3 > /usr/local/bin/repo

chmod a+x /usr/local/bin/repo

pip install -i https://pypi.tuna.tsinghua.edu.cn/simple requests

下载OpenHarmony源码

#特别注意：请下载OpenHarmony 1.0.1 版本，后续会更新支持OpenHarmony其他版本

repo init -u git@gitee.com:openharmony/manifest.git -b OpenHarmony_1.0.1_release --no-repo-verify

repo sync -c

repo forall -c 'git lfs pull'

下载smart_door_viewer_3518代码

具体仓库地址: knowLEDge_demo_smart_home
通过git命令下载(方便后期代码上传管理，建议先将仓库fork到自己账号目录，然后再下载)：

git clone git@gitee.com:xxxxxxx/knowledge_demo_smart_home.git

其中xxxxxxx为fork后相关账号名字。

代码拷贝

1.在OpenHarmony的vendor目录下新建一个team_x的目录：

mkdir vendor/team_x

2.将下载的智能油烟机代码的代码拷贝到新建的team_x下面：

cp -RF ../knowledge_demo_smart_home/dev/team_x/smart_door_viewer_3518/ vendor/team_x/

3.将下面文件替换到openHarmony1.0.1源码下的文件

代码目录结构

├── smart_door_viewer_3518

│  ├── BUILD.gn                                        // 编译脚本

│  ├── include

│  │  ├── camera_sample.h                                // 摄像头定义头文件

│  │  ├── rtp.h                    // rtp协议传输头文件

│  │  ├── rtsp_log.h                 // 打印调试头文件

│  │  └── rtsp_server.h                // rtsp_server头文件

│  └── src

│    ├── camera_sample.cpp              // 摄像头实现

│    ├── main.cpp                  // 主函数

│    ├── rtp.cpp                   // rtp协议实现

│    └── rtsp_server.cpp               // rtsp协议实现

├── foundation

│  └── multimedia

│    └── media_lite

│      ├── frameworks

│      │  └── recorder_lite

│      │    ├── recorder.cpp          //增加获取h.265数据存放至环形缓冲区接口实现

│      │    ├── recorder_impl.cpp        //增加向应用层提供环形缓冲区接口实现

│      │    └── recorder_impl.h         //增加向应用层提供环形缓冲区接口定义

│      └── interfaces

│        └── kits

│          └── recorder_lite

│            └── recorder.h         //增加获取h.265数据存放至环形缓冲区接口定义

2.3 Linux编译服务器开发环境准备

开发基础环境由windows 工作台和Linux 编译服务器组成。windows 工作台通过samba 服务或ssh 方式访问Linux编译服务器。其中windows 工作台用来烧录和代码编辑，Linux编译服务器用来编译OpenHarmony代码，为了简化步骤，Linux编译服务器推荐安装Ubuntu20.04。

参考官方文档搭建开发Linux编译环境。

1. 系统基础环境搭建

2. Hi3518搭建环境

编译

源码和环境准备完后，接下来就是编译，编译涉及的指令有2条，hb set和hb build -f

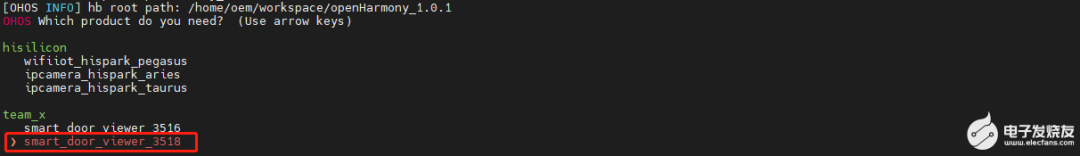

hb set     --     设置工程目录和选择对应的目标，通过键盘的上下键来选择。

hb build -f -- 开始全量编译。（hb build 为增量编译）

编译完后会生成对应整个系统固件(u-boot-hi3518ev300.bin,OHOS_Image.bin, rootfs_vfat.img, userfs_vfat.img)

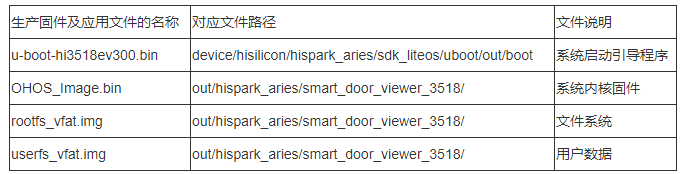

以下表格为所有生成的固件及对应的位置：

2.4 固件烧录烧录工具选择

固件编译完后，是需要烧录到单板的。这里我们用的是HiTool工具烧录的。(HiTool工具下载地址:HiHope官网)

烧录步骤

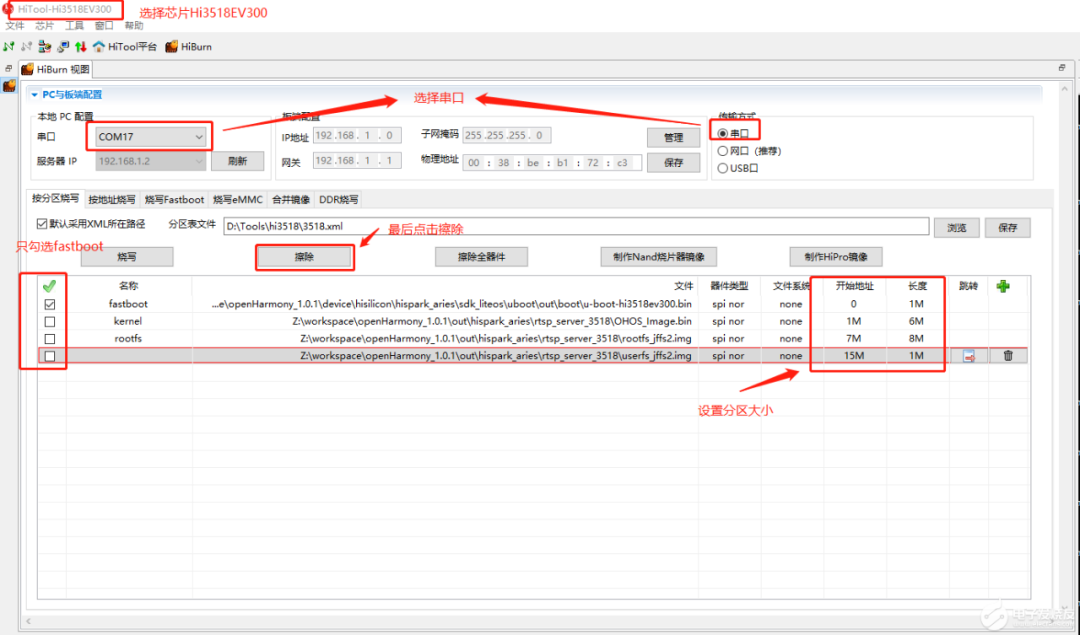

打开HiTool工具，如下图：

烧写步骤按照图中标注即可。点击擦除后再拔出USB口再接入。

擦除成功如下所示。

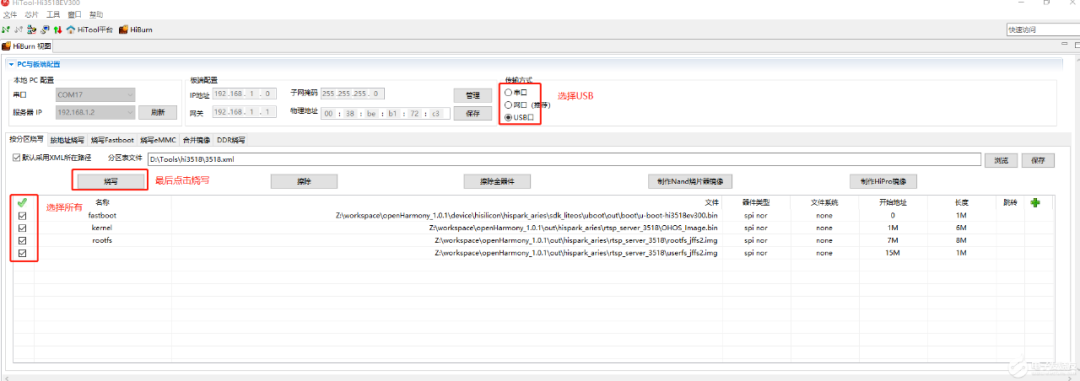

然后按如下图选择，再点击烧写。

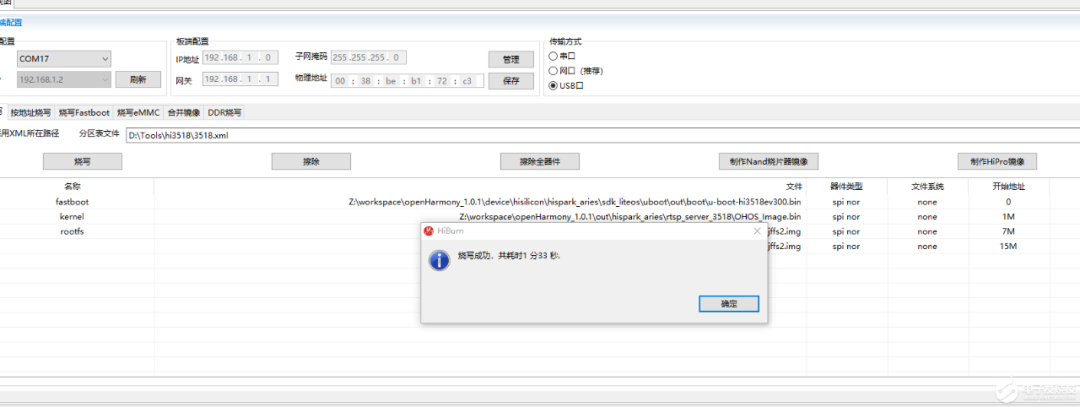

烧录成功后，会弹出如下提示，单板也会自行启动。

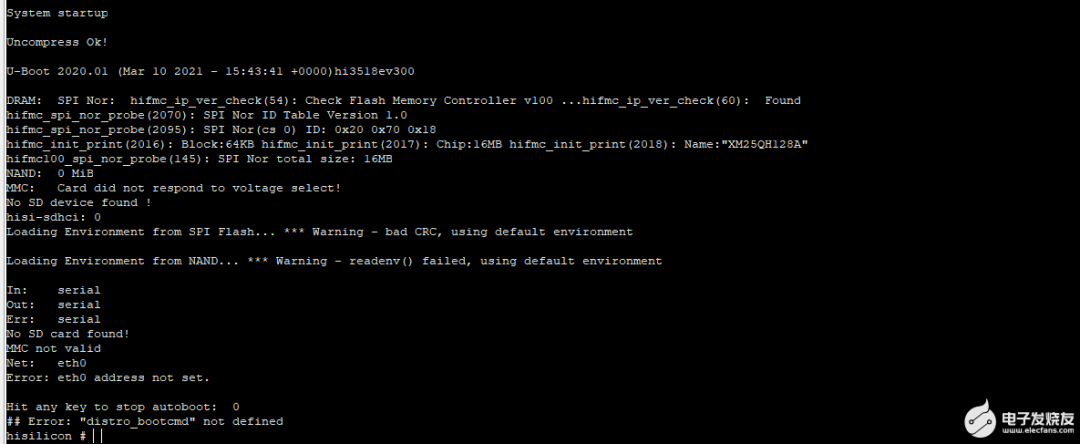

单板在启动的时候需要设置bootargs，否则不能正常启动。单板第一次启动会停在hisilicon界面：

输入以下启动参数：

setenv bootcmd "sf probe 0;sf read 0x40000000 0x100000 0x600000;go 0x40000000";

setenv bootargs "console=ttyAMA0,115200n8 root=flash fstype=jffs2 rw rootaddr=7M rootsize=8M";

save;

reset

......
