UVM driver和sequencer的通信

创建Sequencer

sequencer生成激励数据，并将其传递给driver执行。UVM类库提供了uvm_sequencer基类，其参数为request和response数据类型。

uvm_sequencer基类包含了sequencer与driver通信所需的基本功能。在sequencer类的定义中， 默认情况下，response数据类型与request数据类型相同。如果需要不同的response数据类型，必须为uvm_sequencer指定可选的第二个参数

uvm_sequencer #(simple_item, simple_rsp) sequencer;

连接Driver和Sequencer

driver和sequencer通过TLM连接，driver的seq_item_port连接到sequencer的seq_item_export。sequencer产生数据项，通过seq_item_export提供。driver通过它的seq_item_port获取数据项，并提供response（可选）。包含driver和sequencer的验证组件（通常是agent）在它们之间建立连接。

uvm_driver中的seq_item_port定义了driver获取sequence中下一个数据项的一组方法，并且提供了driver与sequencer同步的能力。sequencer实现了一套方法，允许驱动器和序列器之间进行灵活和模块化的交互。

Sequencer和Driver的基本交互方式

driver和sequencer之间的基本交互是通过get_next_item()和item_done()任务完成的。

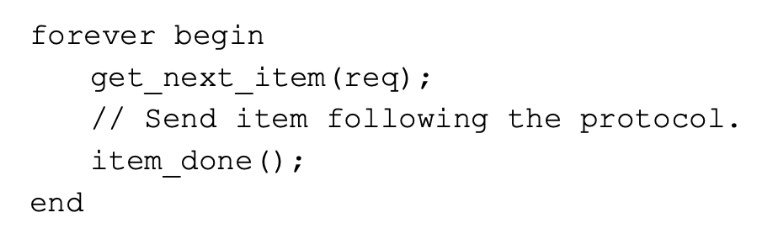

driver使用get_next_item()来获取下一个要发送的随机数据项。发送到DUT后，driver向sequencer发出信号，使用item_done()表示该数据项已被驱动。通常情况下，driver的主函数类似于以下伪代码：

get_next_item()是blocking的，直到在该sequencer上运行的sequences提供一个需要驱动的数据项。

获取待驱动的数据项

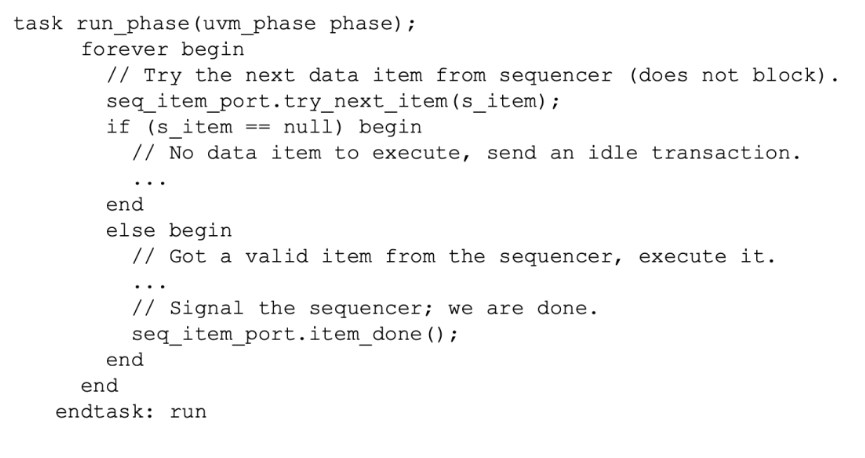

除 了 get_next_item() 任 务 外 ， uvm_seq_item_pull_port 类 还 提 供 了 另 一 个 任 务try_next_item()。如果没有数据项可供驱动，这个任务将在同一simulation step中返回，此时可以让driver执行一些idle transactions，比如当没有有意义的数据要传输时，给DUT发送随机数据，如下图所示：

将处理后的数据发回给Sequencer

在某些sequences中，正在生成的值取决于先前生成的数据驱动后的响应，那么driver需要使用item_done(rsp)将处理后的响应返回到sequencer中。

seq_item_port.item_done(rsp);

或使用put_response(rsp)方法

seq_item_port.put_response(rsp);

或使用uvm_driver的内置analysis port

rsp_port.write(rsp);

在提供response之前，必须使用rsp.set_id_info(req)将response transaction与request transaction相对应。put_response()是一个blocking方法，所以sequence必须有一个对应的get_response(rsp)。
