应用现代化中的弹性伸缩

这两年应用现代化的步伐飞快，19年我在很多企业部署虚拟化，介绍虚拟网络和虚拟存储。23年，这些企业都已经上了云原生或考虑云原生了。对于高流量的Web应用程序，实时数据分析，大规模数据处理、移动应用程序等业务，容器比虚拟机更适合，因为它轻量级，快速响应，可轻松移植，并具有很强的弹性伸缩能力。

为什么需要弹性伸缩呢？

•峰值负载应对：促销活动、节假日购物季或突发事件根据需求快速扩展资源，保证应用可用性和性能。

•提高资源利用率：根据实际资源负载动态调整资源规模，避免基础设施资源浪费，降低TCO。

•应对故障和容错：多实例部署和快速替换，提高业务连续性和可用性。

•跟随需求变化：匹配前端的业务需求及压力，快速调整规模，提高事件应对能力，满足需求和期望。

Horizontal Pod Autoscaling

Kubernetes自身提供一种弹性伸缩的机制，包括Vertical Pod Autoscaler (VPA)和Horizontal Pod Autoscaler (HPA)。HPA根据 CPU 、内存利用率增加或减少副本控制器的 pod 数量，它是一个扩缩资源规模的功能特性。

HPA依赖Metrics-Server捕获CPU、内存数据来提供资源使用测量数据，也可以根据自定义指标（如Prometheus）进行扩缩。

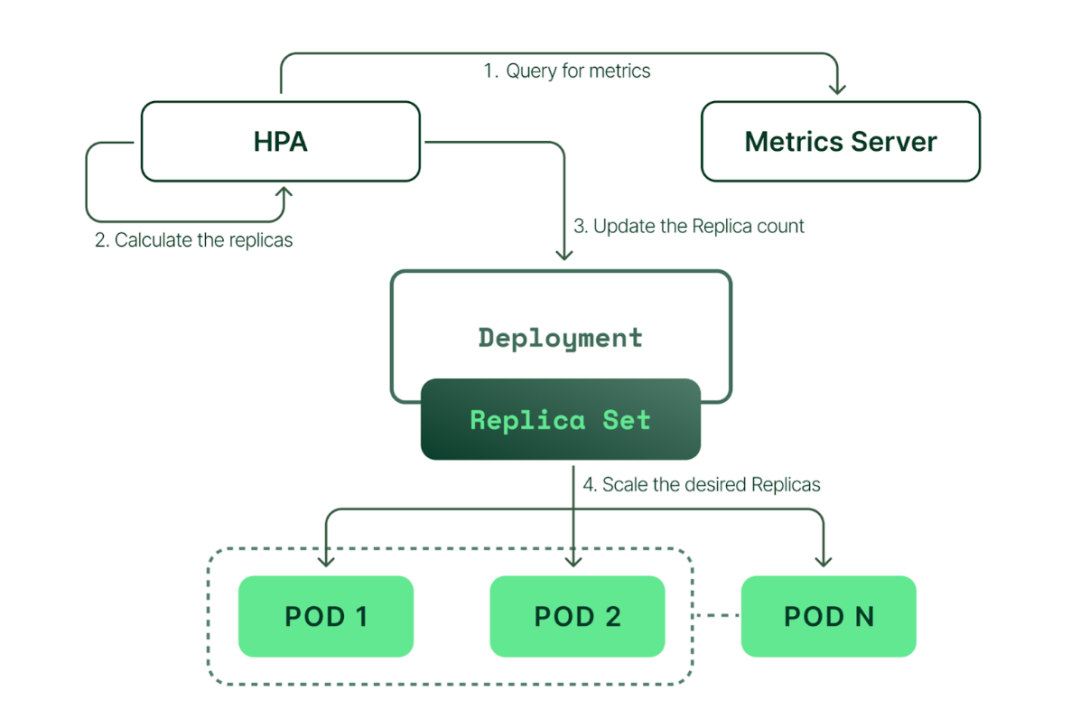

由上图看出，HPA持续监控Metrics-Server的指标情况，然后计算所需的副本数动态调整资源副本，实现设置目标资源值的水平伸缩。

但也有一定局限性：

•无外部指标支持。如不同的事件源，不同的中间件/应用程序等，业务端的应用程序变化及依赖是多样的，不只是基于CPU和内存扩展。

•无法1->0。应用程序总有0负载的时候，此时不能不运行工作负载吗？

所以就有了Kubernetes-based Event-Driven Autoscaling（KEDA）！

KEDA

KEDA基于事件驱动进行自动伸缩。什么是事件驱动？我理解是对系统上的各种事件做出反应并采取相应行动（伸缩）。那么KEDA就是一个HPA+多种触发器。只要触发器收到某个事件被触发，KEDA就可以使用HPA进行自动伸缩了，并且，KEDA可以1-0，0-1!

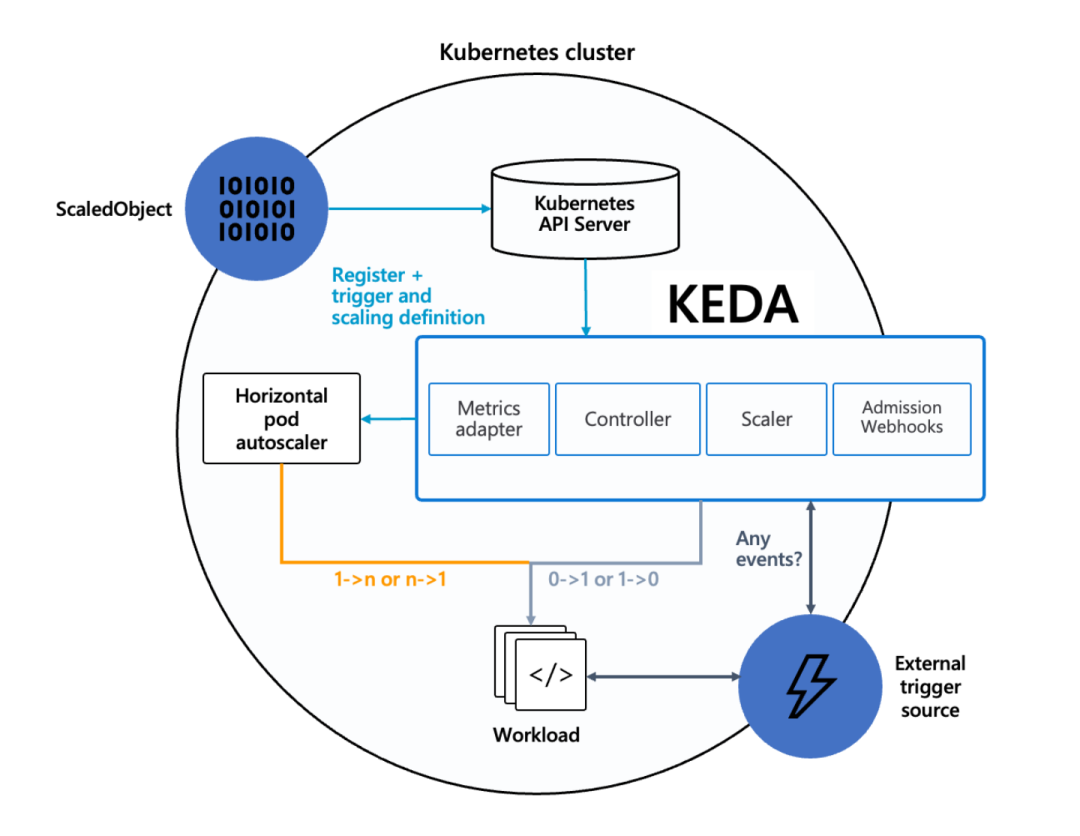

架构

KEDA自身有几个组件：

•Agent: KEDA激活和停止Kubernetes 工作负载（keda-operator主要功能）

• Metrics: KEDA作为一个Kubernetes指标服务器，向Horizontal Pod Autoscaler提供丰富的事件数据，从源头上消费事件。（keda-operator-metrics-apiserver主要作用）。

• Admission Webhooks: 自动验证资源变化，以防止错误配置。

• Event sources: KEDA 更改 pod 数量的外部事件/触发源。如Prometheus、Kafka。

• Scalers: 监视事件源，获取指标并根据事件触发伸缩。

• Metrics adapter:从Scalers获取指标并发送给HPA。

• Controller: 根据Adapter提供的指标进行操作，调谐到 ScaledObject 中指定的资源状态。Scaler根据 ScaledObject 中设置的事件源持续监视事件，发生任何触发事件时将指标传递给Metrics Adapter。Metrics Adapter调整指标并提供给Controller组件，Controller根据 ScaledObject 中设置的缩放规则扩大或缩小Deployment。

总的来说，KEDA设置一个ScaledObject，定义一个事件触发器，可以是来自消息队列的消息、主题订阅的消息、存储队列的消息、事件网关的事件或自定义的触发器。基于这些事件来自动调整应用程序的副本数量或处理程序的资源配置，以根据实际负载情况实现弹性伸缩。

CRD

• ScaledObjects：代表事件源（如 Rabbit MQ）和 Kubernetes Deployment、StatefulSet 或任何定义 / 规模子资源的自定义资源之间的所需映射。

• ScaledJobs：事件源和Kubernetes Jobs之间的映射。根据事件触发调整Job规模。

• TriggerAuthentications：触发器的认证参数

• ClusterTriggerAuthentications：集群维度认证

部署KEDA

helmrepoaddkedacorehttps://kedacore.github.io/charts
helmrepoupdate
kubectlcreatenamespacekeda
helminstallkedakedacore/keda--namespacekeda

kubectlapply-fhttps://github.com/kedacore/keda/releases/download/v2.10.1/keda-2.10.1.yaml
root@node-1:/#kubectlgetall-nkeda
NAMEREADYSTATUSRESTARTSAGE
pod/keda-metrics-apiserver-7d89dbcb54-v22nl1/1Running044s
pod/keda-operator-5bb9b49d7c-kh6wt0/1Running044s
NAMETYPECLUSTER-IPEXTERNAL-IPPORT(S)AGE
service/keda-metrics-apiserverClusterIP10.233.44.19443/TCP,80/TCP45s
NAMEREADYUP-TO-DATEAVAILABLEAGE
deployment.apps/keda-metrics-apiserver1/11145s
deployment.apps/keda-operator0/11045s
NAMEDESIREDCURRENTREADYAGE
replicaset.apps/keda-metrics-apiserver-7d89dbcb5411145s
replicaset.apps/keda-operator-5bb9b49d7c11045s

#kubectlgetcrd|grepkeda
clustertriggerauthentications.keda.sh2023-05-11T0906Z
scaledjobs.keda.sh2023-05-11T0907Z
scaledobjects.keda.sh2023-05-11T0907Z
triggerauthentications.keda.sh2023-05-11T0907Z

KubeSphere部署KEDA

kubectleditcc-nkubesphere-system(kubesphere3.4+)
spec:
···
autoscaling:
enabled:true
···

扩展工作负载CRD

ScaledObject对象主要定义要扩展的目标对象，如Deployment、Statefulset、CRD等，Triggers部分声明对应的触发器，在进行这些参数设置后，一个KEDA的自定义伸缩就可以启用了。

apiVersion:keda.sh/v1alpha1
kind:ScaledObject
metadata:
name:{scaled-object-name}
spec:
scaleTargetRef:
apiVersion:{api-version-of-target-resource}#Optional.Default:apps/v1
kind:{kind-of-target-resource}#Optional.Default:Deployment
name:{name-of-target-resource}#Mandatory.MustbeinthesamenamespaceastheScaledObject
envSourceContainerName:{container-name}#Optional.Default:.spec.template.spec.containers[0]
pollingInterval:30#Optional.Default:30seconds
cooldownPeriod:300#Optional.Default:300seconds
idleReplicaCount:0#Optional.Default:ignored,mustbelessthanminReplicaCount
minReplicaCount:1#Optional.Default:0
maxReplicaCount:100#Optional.Default:100
fallback:#Optional.Sectiontospecifyfallbackoptions
failureThreshold:3#Mandatoryiffallbacksectionisincluded
replicas:6#Mandatoryiffallbacksectionisincluded
advanced:#Optional.Sectiontospecifyadvancedoptions
restoreToOriginalReplicaCount:true/false#Optional.Default:false
horizontalPodAutoscalerConfig:#Optional.SectiontospecifyHPArelatedoptions
name:{name-of-hpa-resource}#Optional.Default:keda-hpa-{scaled-object-name}
behavior:#Optional.UsetomodifyHPA'sscalingbehavior
scaleDown:
stabilizationWindowSeconds:300
policies:
-type:Percent
value:100
periodSeconds:15
triggers:
#{listoftriggerstoactivatescalingofthetargetresource}

Demo

KEDA目前支持53种Scalers，如Kafka，Elasticsearch，MySQL，RabbitMQ，Prometheus等等。此处演示一个Prometheus和Kafka的例子。

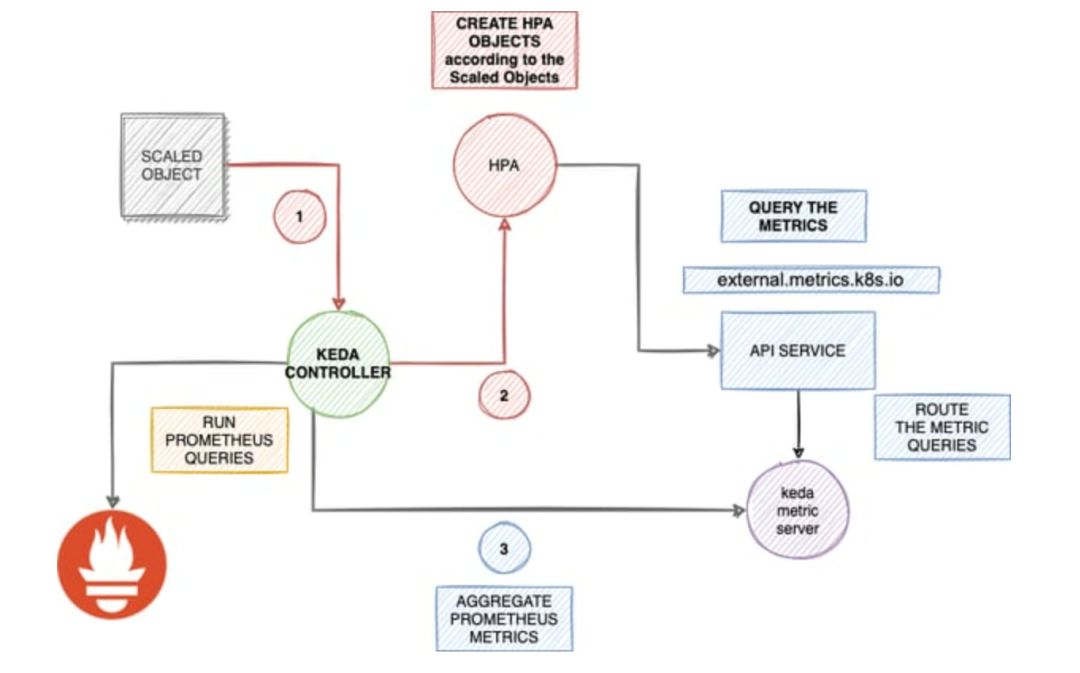

Prometheus & KEDA

部署一个Web应用，使用Prometheus监控Web应用http请求指标。为寻求演示效果，此处部署了一个有点击，互动的Demo APP，

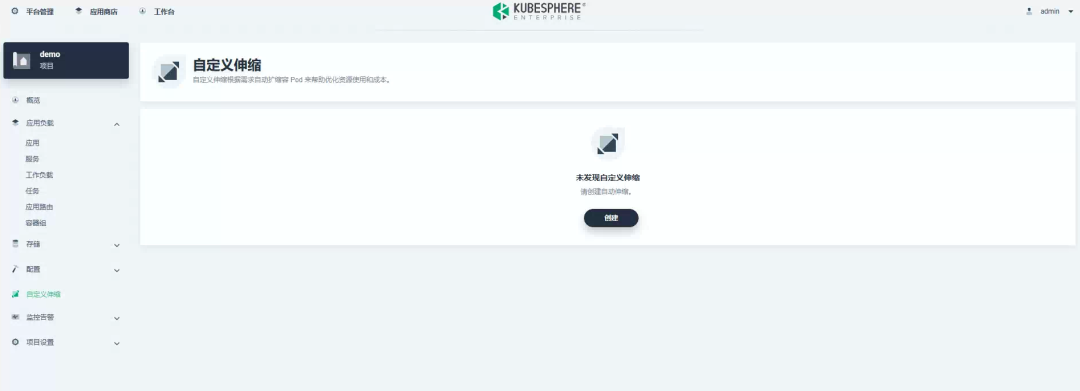

进入KubeSphere项目，新建一个自定义伸缩：

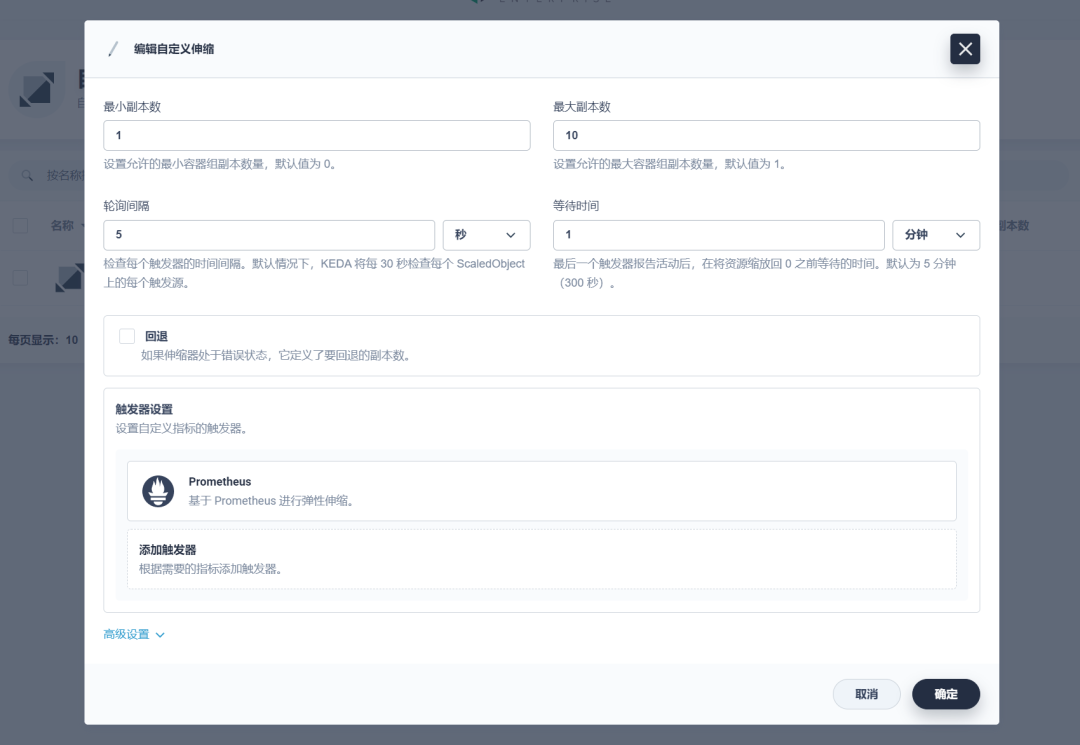

设置最小副本数为1，最大副本数为10，轮询间隔5秒，等待时间为1分钟：

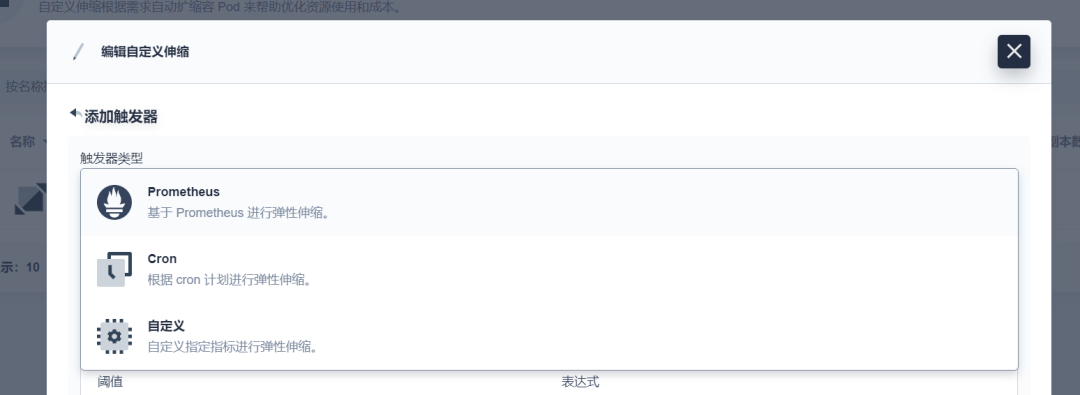

KubeSphere支持Cron、Prometheus，和自定义触发器：

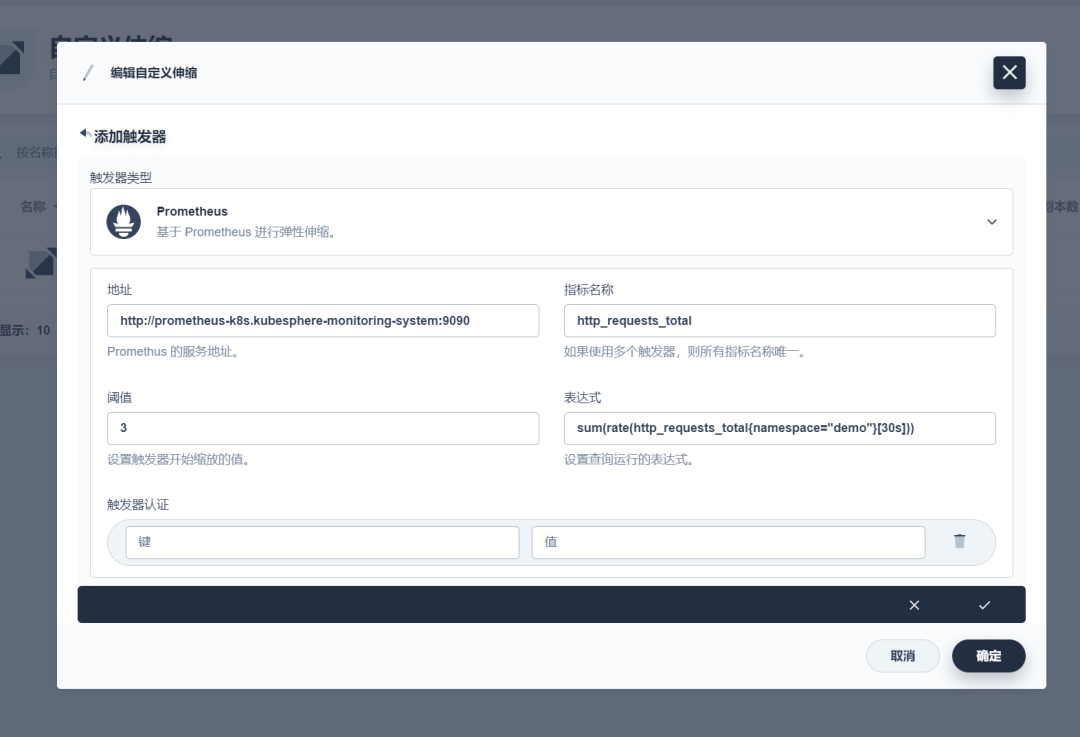

触发器设置Prometheus，设置请求为30s内的增长率总和，当阈值大于3时事件驱动触发缩放：

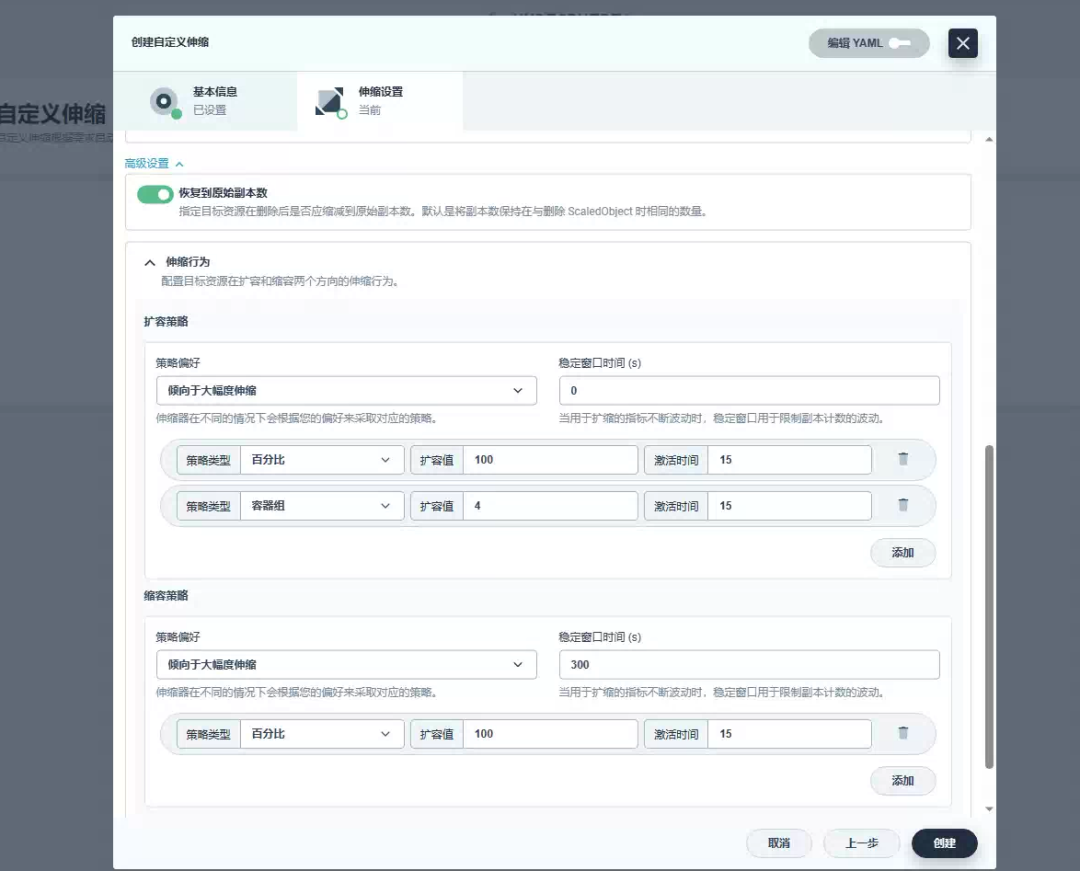

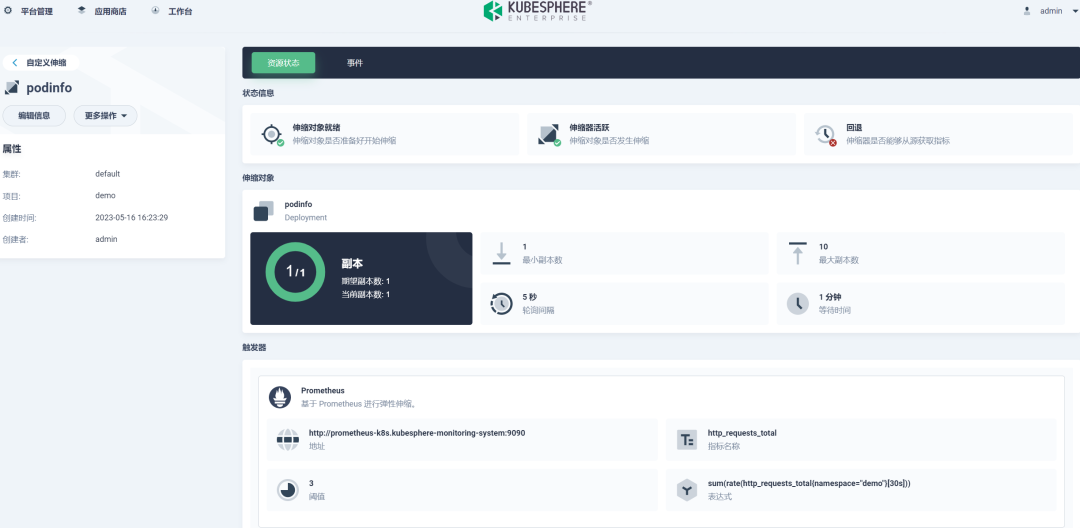

设置一些其他设置，如资源删除后是否恢复指本来的副本数，以及扩缩策略设置：

现在并发访问Web App：

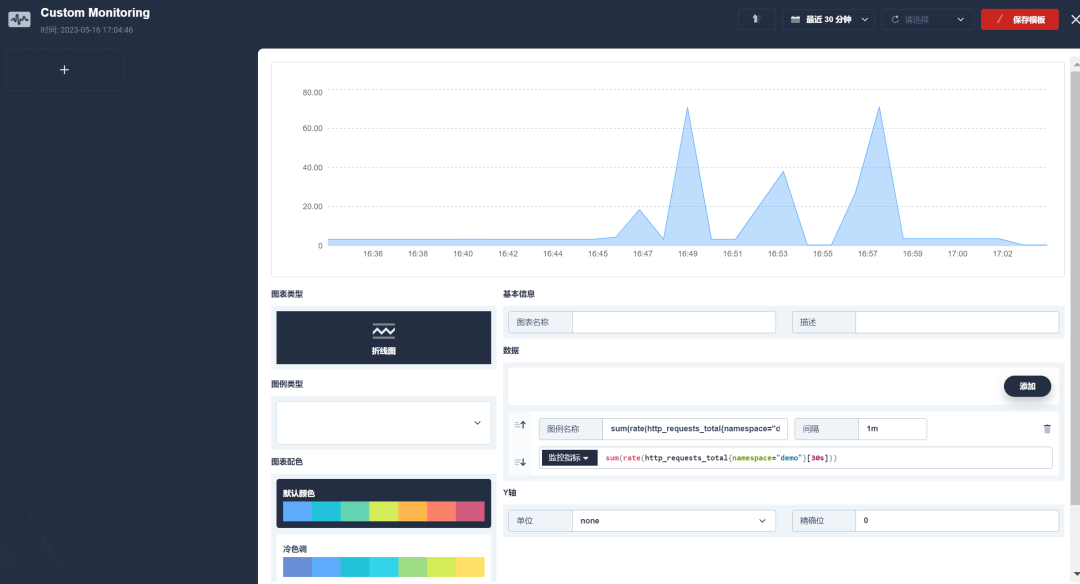

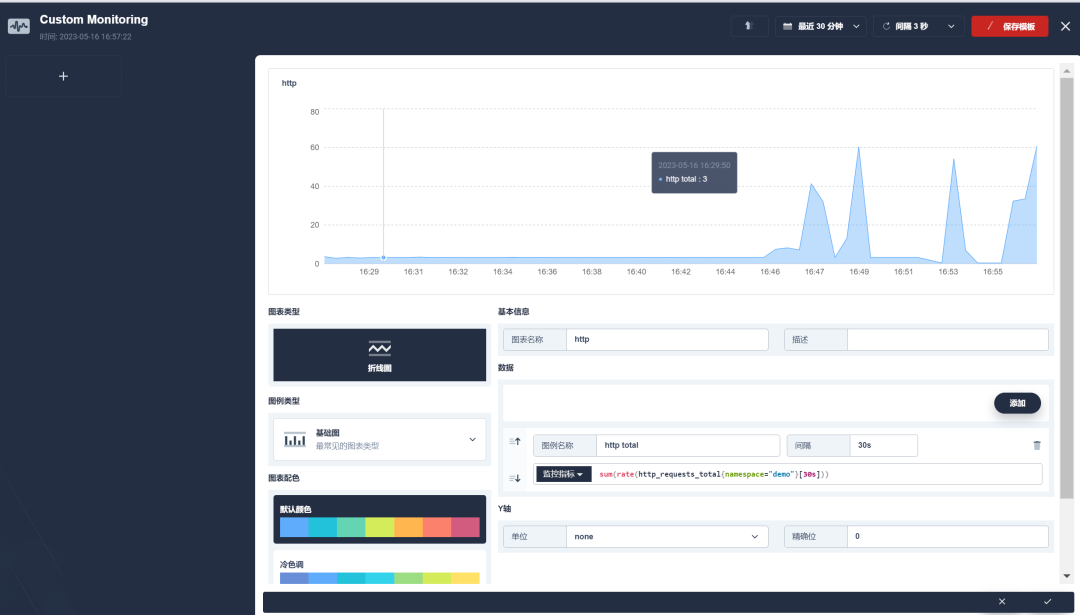

可以在自定义监控看到监控指标的变化：

Web App的副本数开始横向扩展：

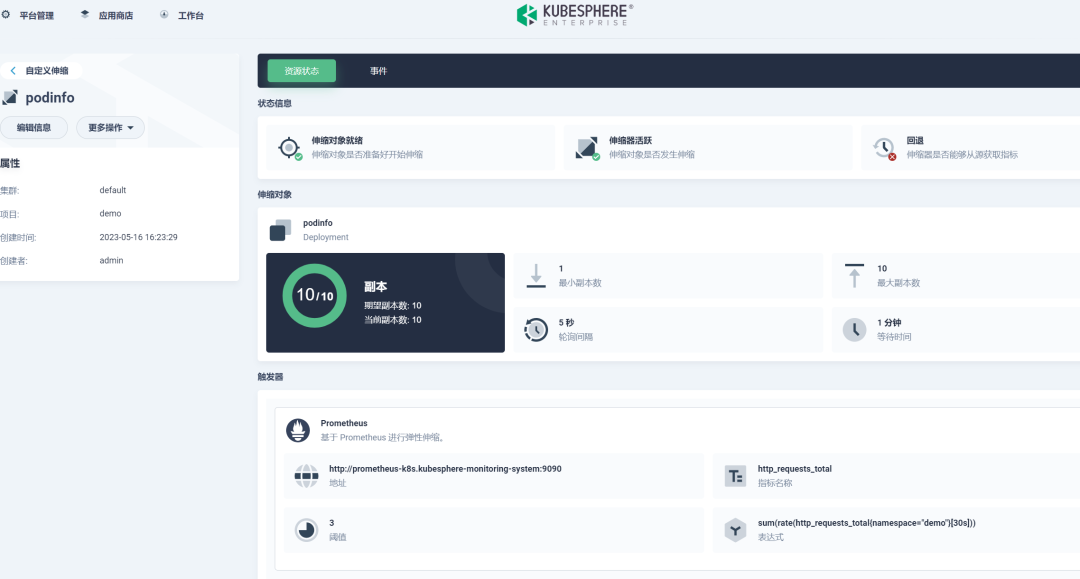

最终扩展到ScaledObject中定义的10个副本：

在访问停止后，可以看到监控指标的数值在慢慢变小：

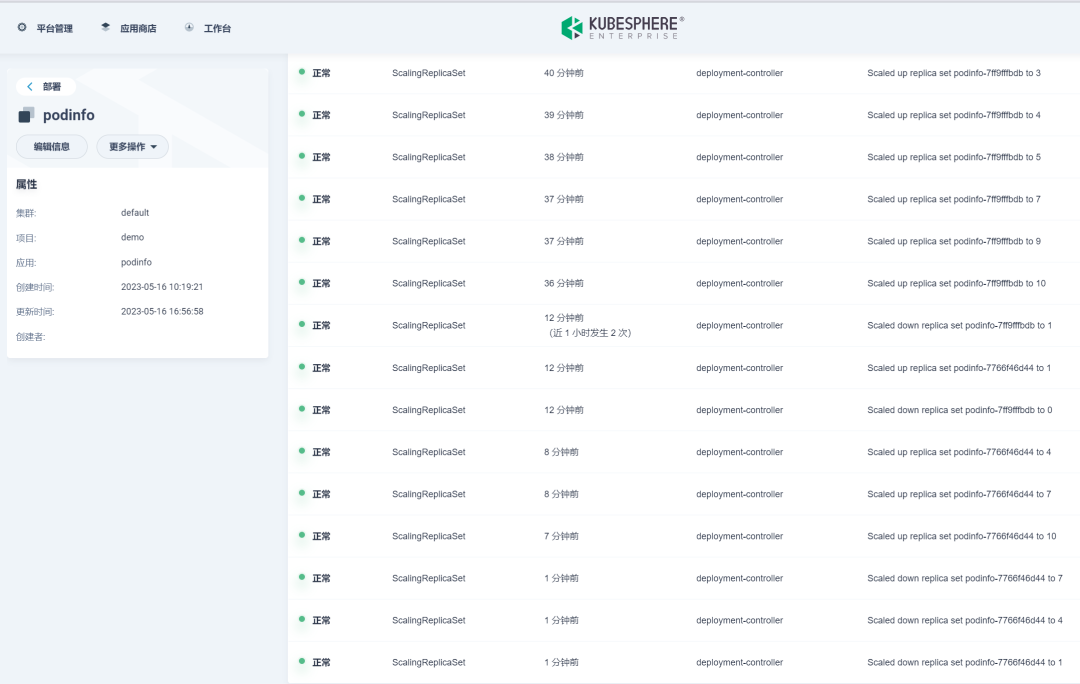

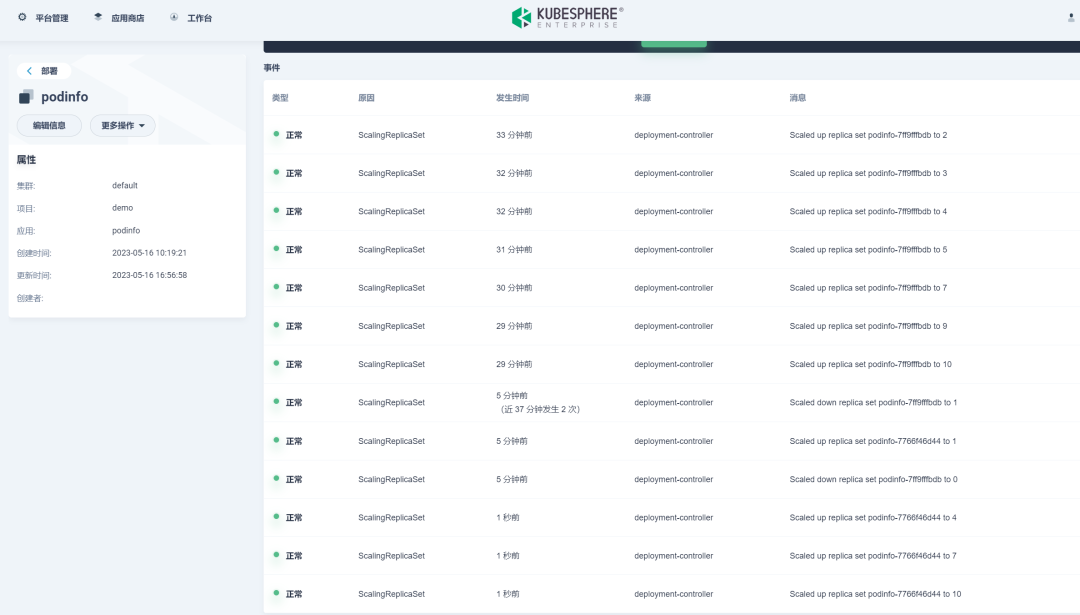

Deployment开始缩容：

Kafka & KEDA

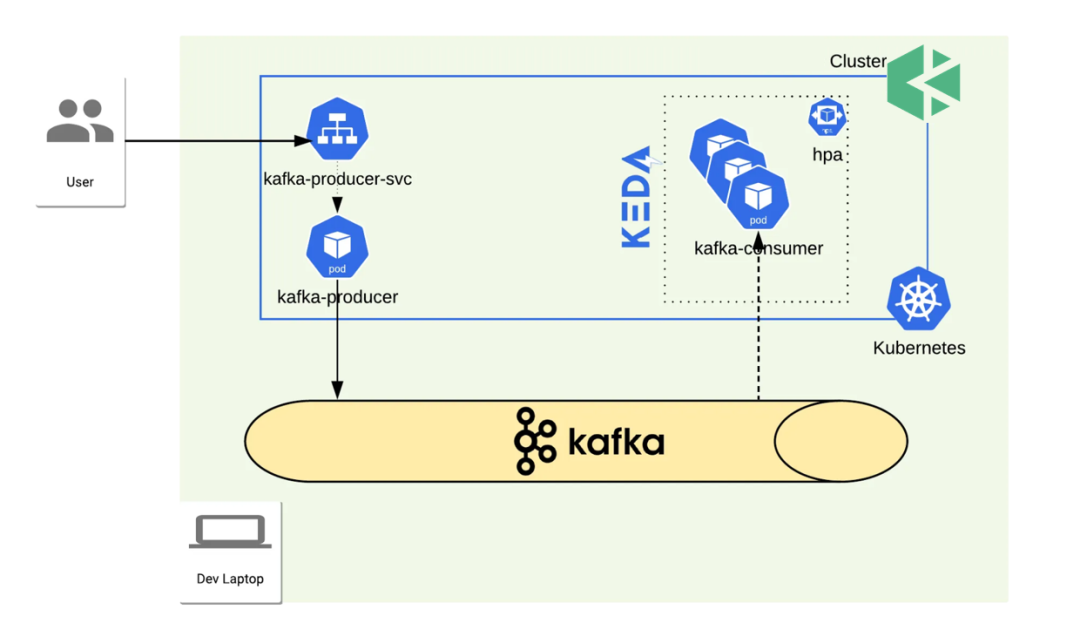

KEDA使用Kafka事件源演示的整体拓扑如下：

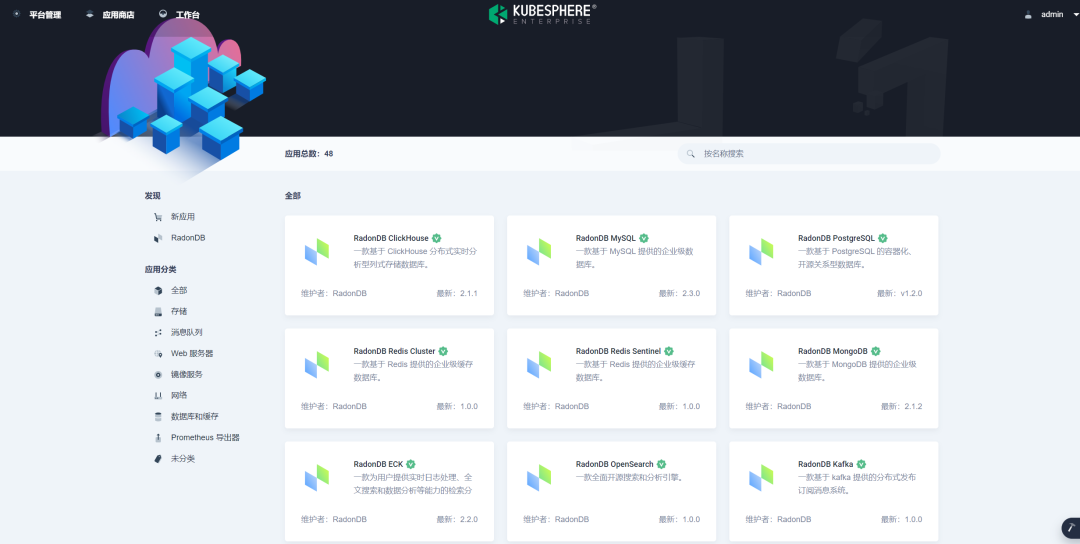

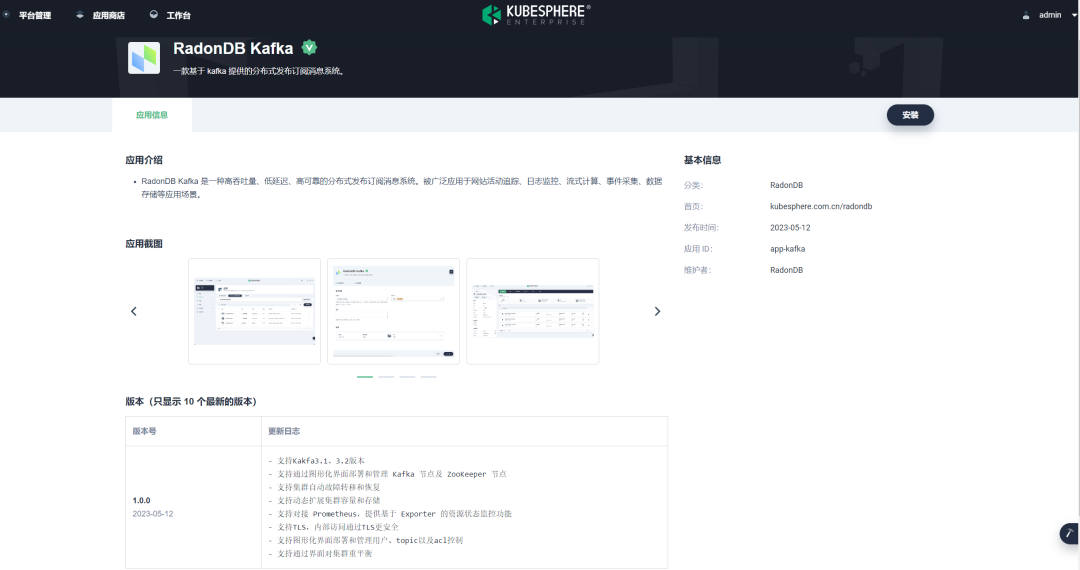

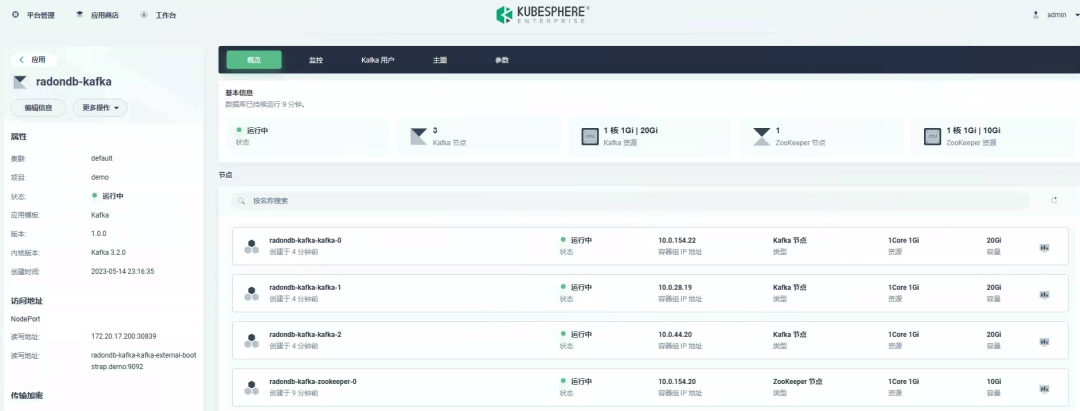

打开KubeSphere应用商店，查看DMP数据库中心：

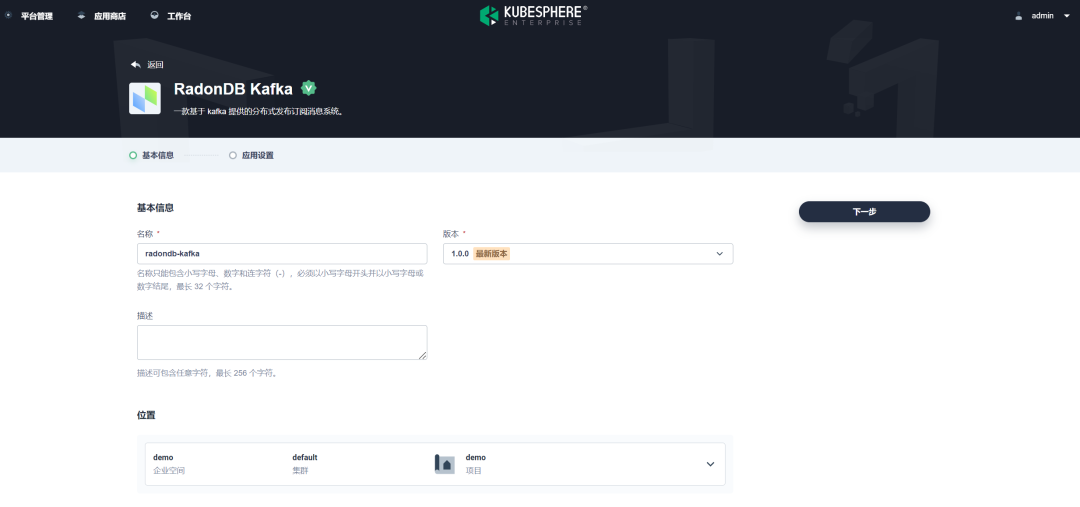

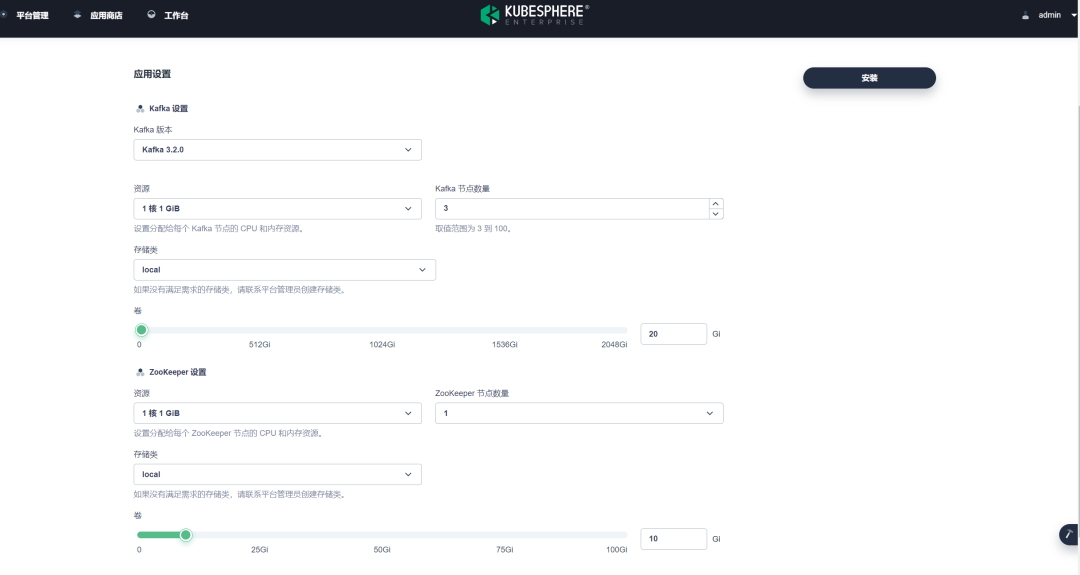

选择Kafka，进行安装

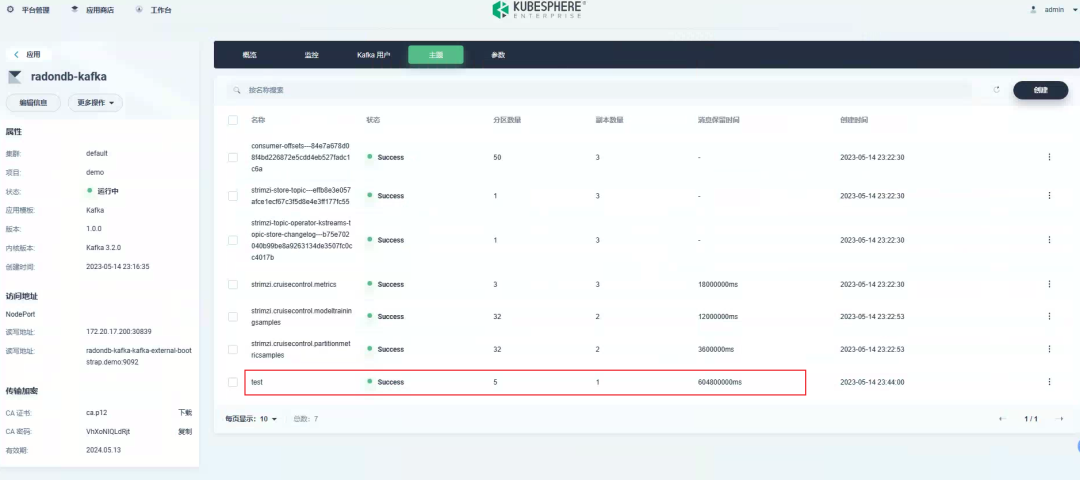

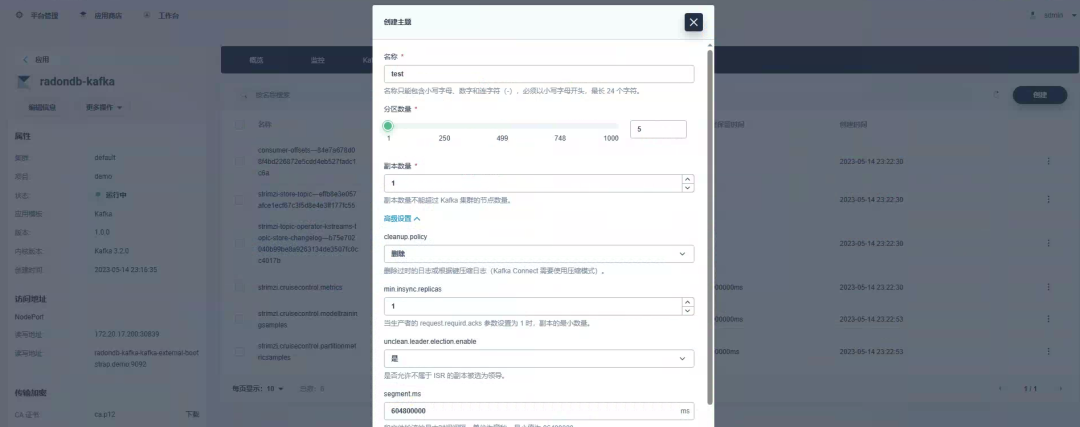

安装好Kafka后，创建一个测试的Kafka Topic，Topic分区设置为5，副本设置为1：

创建Kafka Producer服务：

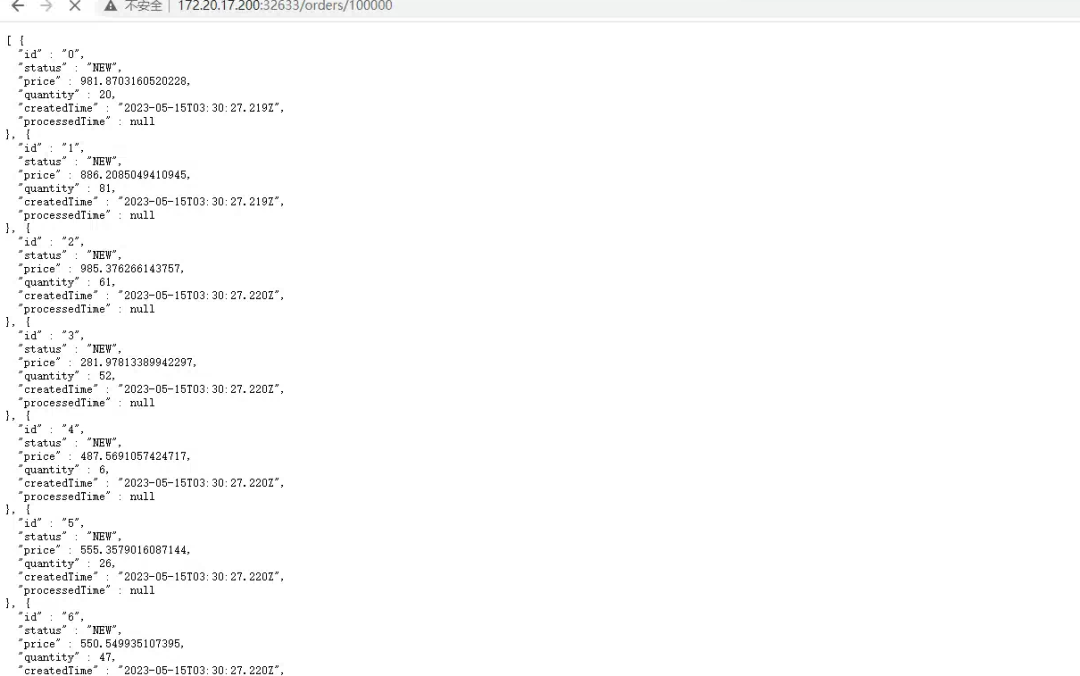

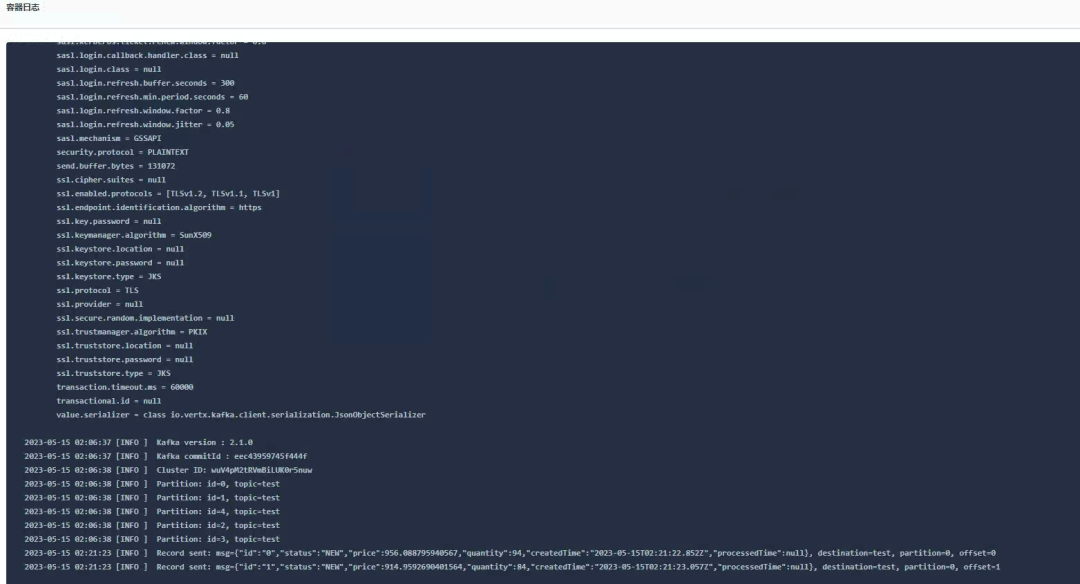

向主题发送订单：

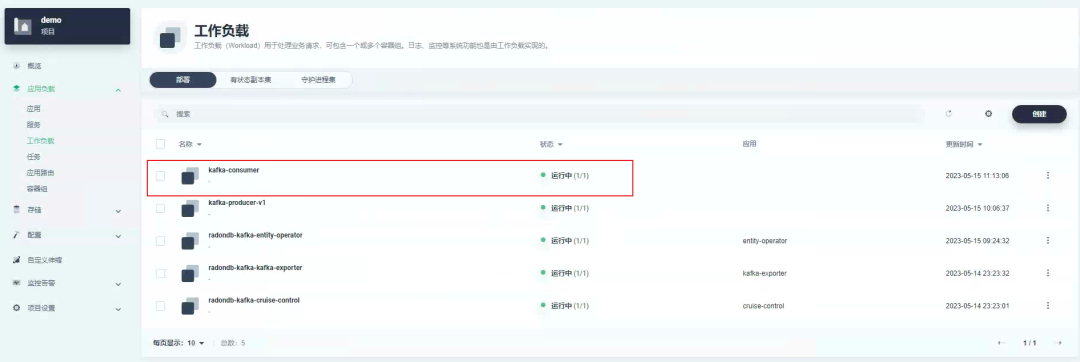

创建Consumer服务：

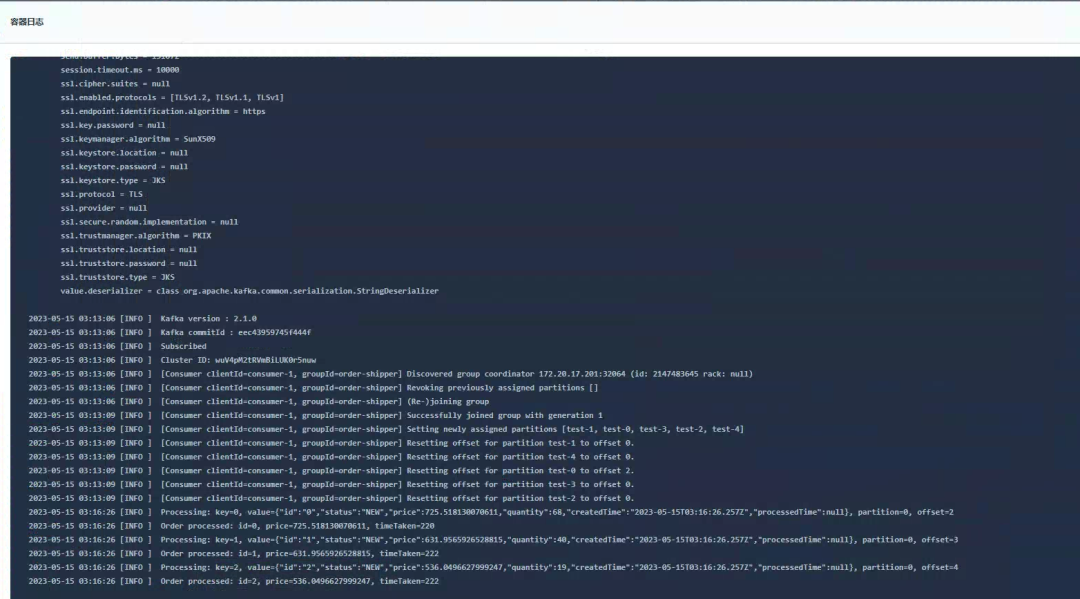

发送新订单看Consumer服务是否消费：

现在可以来做自动伸缩了，创建一个ScaledObject，设置最小副本数为0，最大为10，轮询间隔为5s，Kafka LagThreshold为10：

apiVersion:keda.k8s.io/v1alpha1
kind:ScaledObject
metadata:
name:kafka-scaledobject
namespace:default
labels:
deploymentName:kafka-consumer-deployment#RequiredNameofthedeploymentwewanttoscale.
spec:
scaleTargetRef:
deploymentName:kafka-consumer-deployment#RequiredNameofthedeploymentwewanttoscale.
pollingInterval:5
minReplicaCount:0#OptionalDefault0
maxReplicaCount:10#OptionalDefault100
triggers:
-type:kafka
metadata:
#Required
BootstrapeServers:radondb-kafka-kafka-external-bootstrap.demo:9092#Kafkabootstrapserverhostandport
consumerGroup:order-shipper#Makesurethatthisconsumergroupnameisthesameoneastheonethatisconsumingtopics
topic:test
lagThreshold:"10"#Optional.Howmuchthestreamislaggingonthecurrentconsumergroup

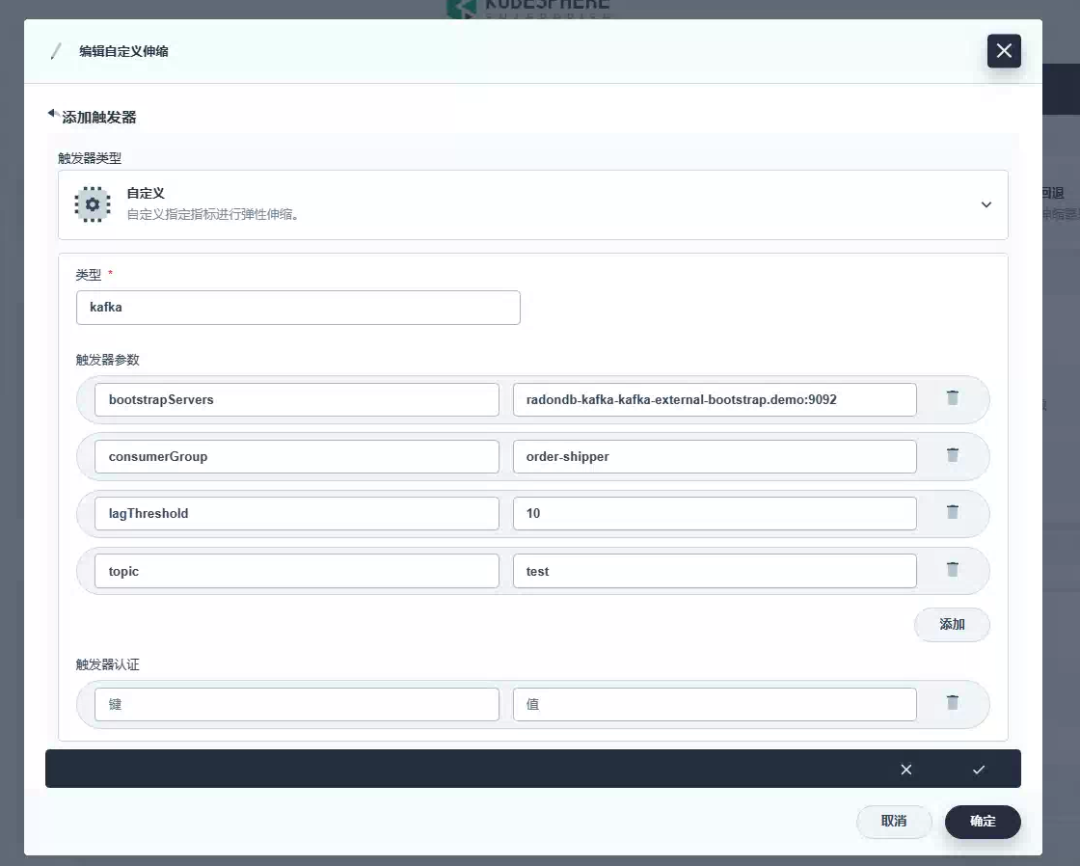

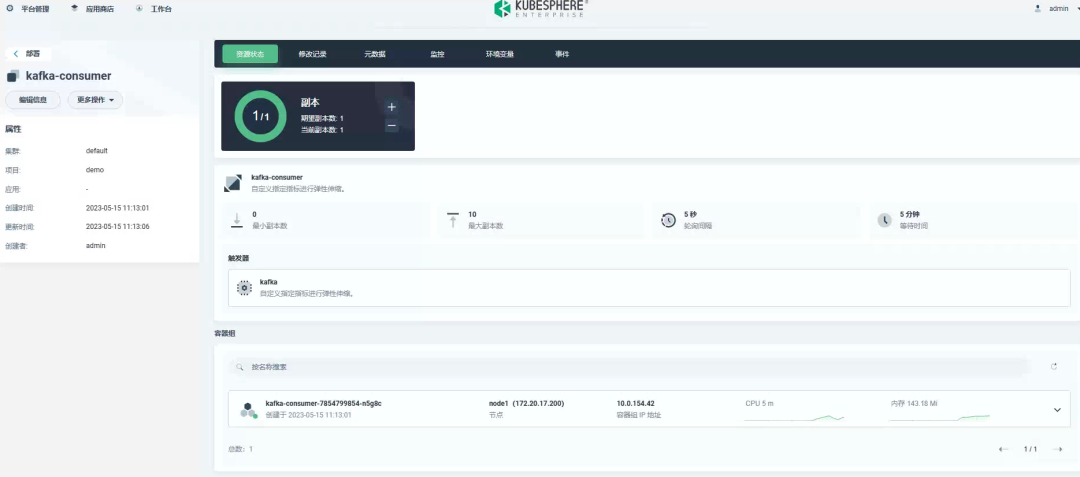

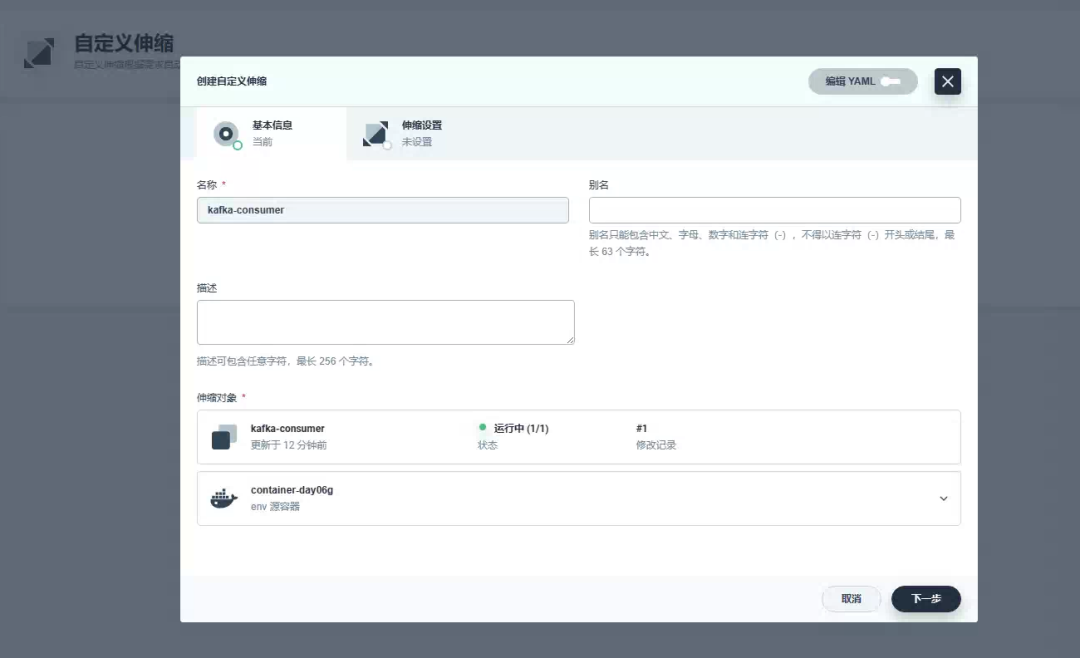

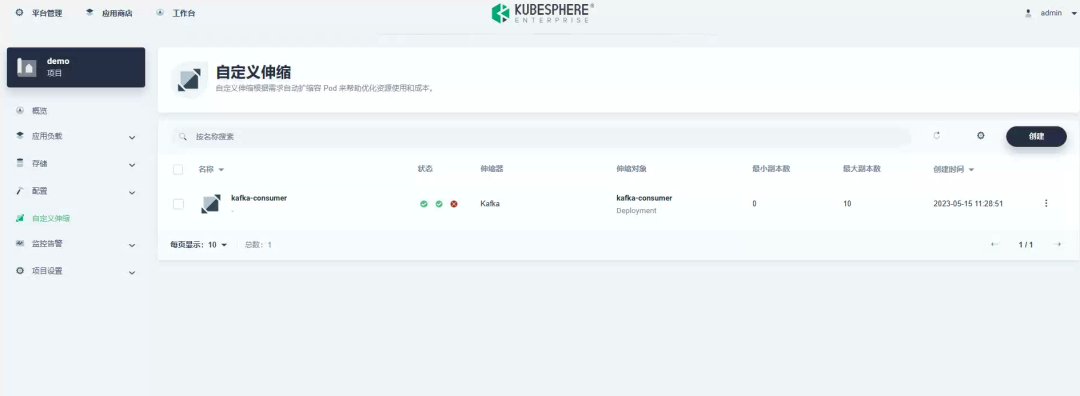

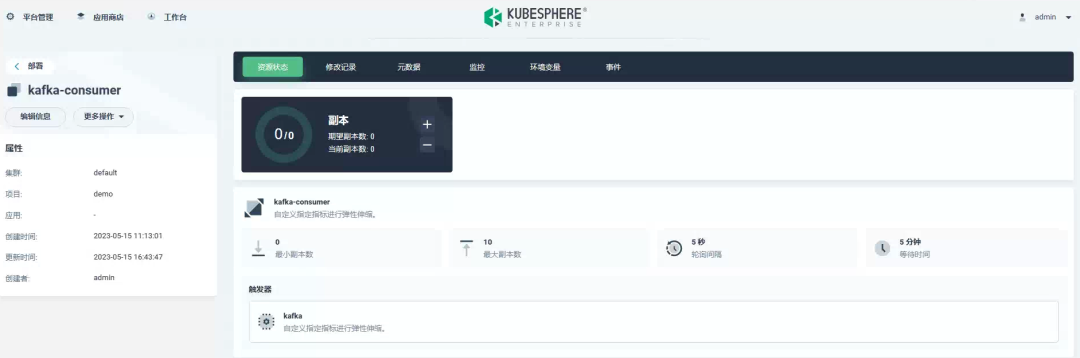

创建自定义伸缩：
