怎样去设置Innovus GUI的个性化界面呢

01

下面的内容包含GUI操作以及对应的命令，如果想将下面的设置在启动工具的时候自动加载进去，将下面要设置的内容加到下面的文件中即可：

/home/$user_name/.cadence/innovus/gui.pref.tcl

将GUI里面的操作显示出对应的命令

设置Innovus GUI窗口的大小和位置

调整Layout里面的显示速度与精度

设置物体、Layer、飞线等的显示与否、可选与否

设置Layout和菜单栏/控制面板中字体的大小和类型

设置Layout中Instance上的Text的显示形式

控制Layout中text显示的大小

02

将GUI里面的操作显示出对应的命令

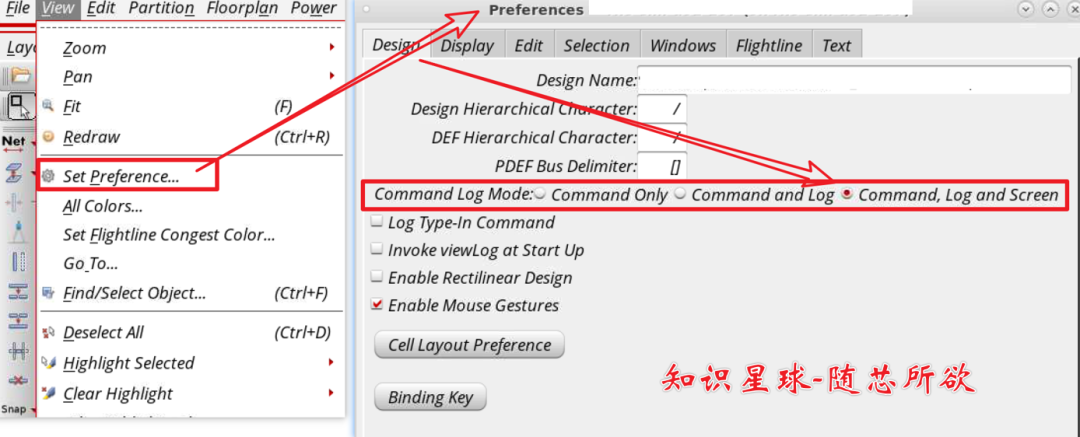

GUI操作：

对应的命令： setPreference CmdLogMode 2

03

设置Innovus GUI窗口的大小和位置

命令：

uiSet main -geometry 1265x955+0+24

其中第一个数字是横向的宽度，第二个是纵向的高度，第三个是左下角x方向上的坐标，第四个是左下角在y方向上的坐标。

效果如下：



如果你不知道该怎么设置成自己喜欢的大小和位置，那么可以先在手工调整后，然后用下面的命令来查询调整后的状态： uiGet main -geometry 1265x955+0+24

04

调整Layout里面的显示速度与精度

13.3.3 调整Layout里面的显示速度与精度

对于之前老版本的Innovus（具体哪个版本忘记了，GUI右下角图片如下）而言：



命令：

setPreference SpeedLevel 3 #数字越大，反应速度越快，反之显示精度越高，速度越慢

设置范围：0-4

新版本的控制是这样的：

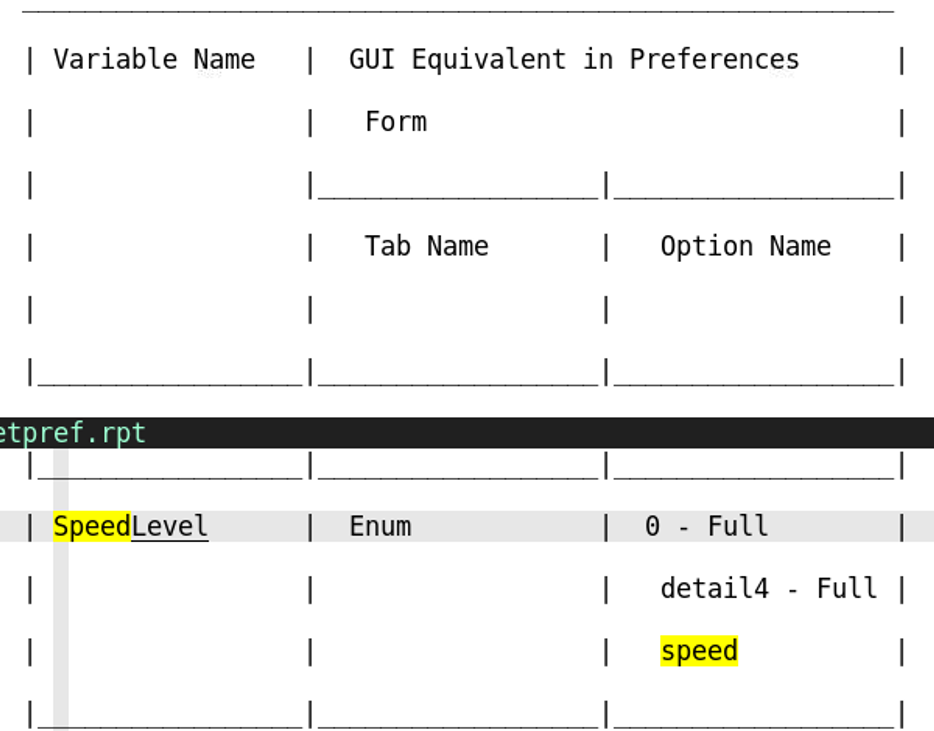

对应的变量和设置值如下：



0对应的是full detail，4对应的是full speed.

因此，如果想关闭自适应且速度最高的话，可以设置：

# 用setPrefence设置GUI界面#

设置speedLevel为3，0为detail显示，4为最快速度显示

setPreference SpeedLevel 4 #显示最高速度

我们可以通过下面的命令来得到当前的spped level值：

getPreference SpeedLevel

05

设置物体、Layer、飞线等的显示与否、可选与否

可以在GUI里面设置，可以在command log或者terminal里面找到对应的命令，根据这些命令来做个性化设置，对应的命令是：setLayerPreference

物体的显示与否：

setLayerPreference blockHalo -isVisible 0 #不显示Halo

setLayerPreference phyCell -isVisible 0 #不显示Physical only cell

setLayerPreference pinObj -isVisible 0 #不显示Pin shapes

setLayerPreference metalFill -isVisible 0 #不显示Metal Fill

setLayerPreference node_layer -isVisible 0 #不显示所有metal和via cut layer

物体的可选与否：

setLayerPreference stdCell -isSelectable 0

Layer的显示与否、可选与否：

# 用setLayerPrefence设置金属层是否显示

setLayerPreference allM1 -isVisible 0 -isSelectable 1

setLayerPreference allM1Cont -isVisible 0 -isSelectable 1

setLayerPreference allM2 -isVisible 0 -isSelectable 1

setLayerPreference allM2Cont -isVisible 0 -isSelectable 1

setLayerPreference allM3 -isVisible 0 -isSelectable 1

setLayerPreference allM3Cont -isVisible 0 -isSelectable 1

# violation设置为显示，但是不可选中，否则每次选中wire/via总是先选中violation很麻烦。

setLayerPreference violation -isVisible 1

setLayerPreference violation -isSelectable 0

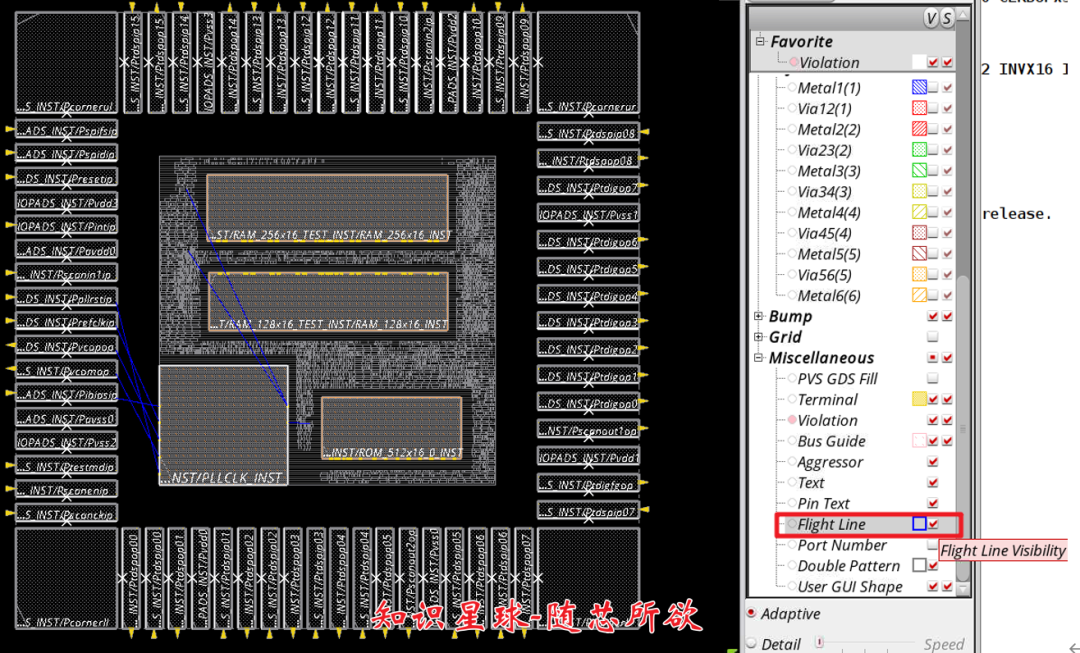

# 设置在physical view下显示飞线

setLayerPreference flightLine -isVisible 1



06

设置Layout和菜单栏/控制面板中字体的大小和类型
