串口服务器接入ModBus物联网平台

本文将通过配置NA111串口服务器接入ModBus物联网平台，使得ModBus物联网平台能采集MA01-AXCX4020设备的DI状态和控制DO输出。

一

关系图

接入ModBus物联网平台的NA111串口服务器和MA01-AXCX4020关系图：

二

设备准备

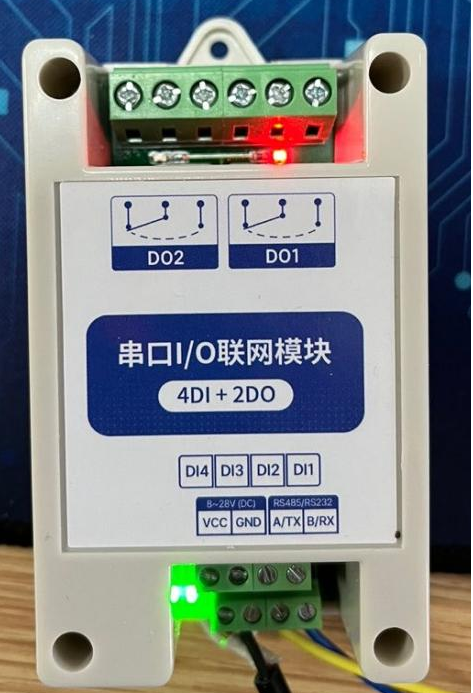

NA111串口服务器一台； MA01-AXCX4020串口IO联网模块一台； 网线一根； RS-458通讯电缆若干； 12V开关电源两个。

三

ModBus物联网平台

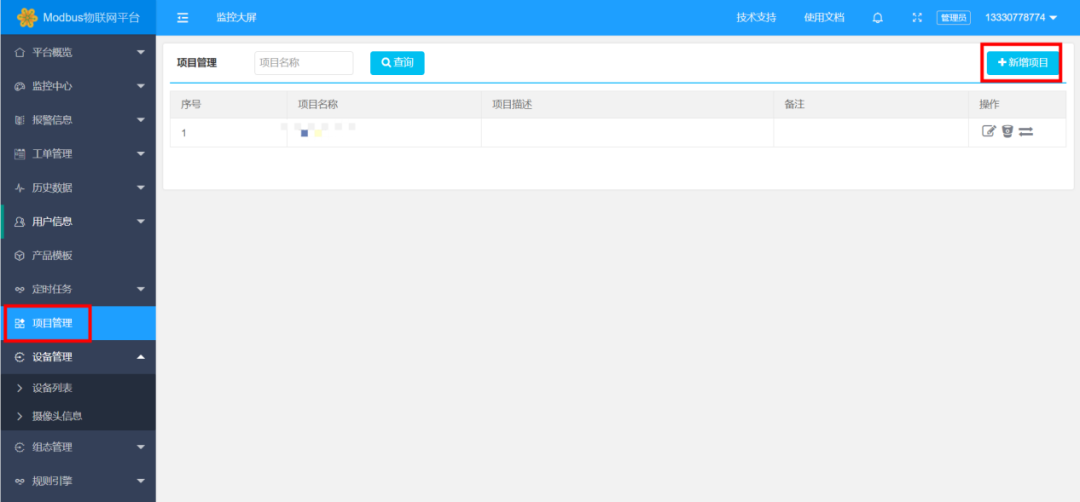

1、创建一个项目，在新增项目里填写相应信息后进行保存，如图所示：

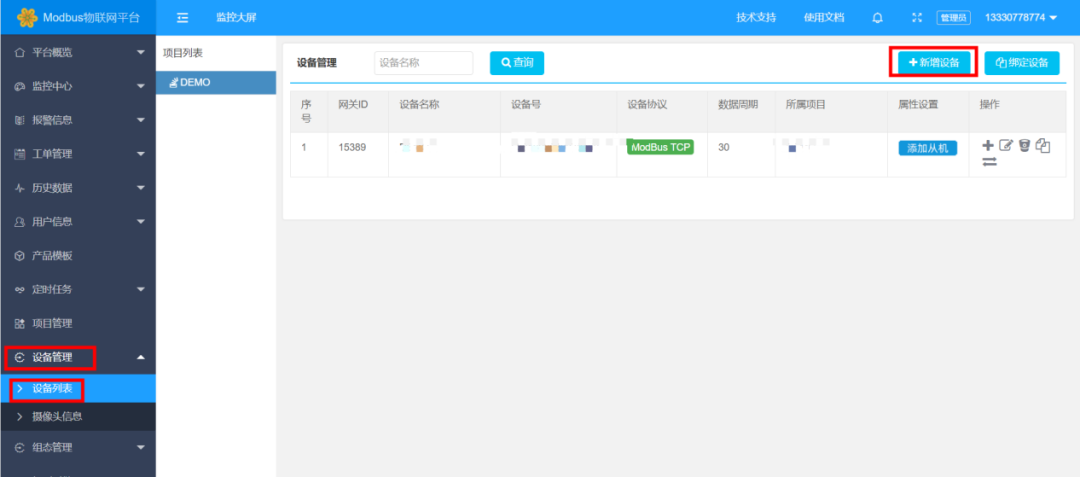

2、创建设备，点击设备管理中的设备列表，进行新增设备，如图所示：

3、填写设备名称，手动填写（自定义）或者随机生成设备号SN（设备号SN进行复制备用），在设备协议中选择ModBus TCP，其他可不进行填写，然后保存即可，如图所示：

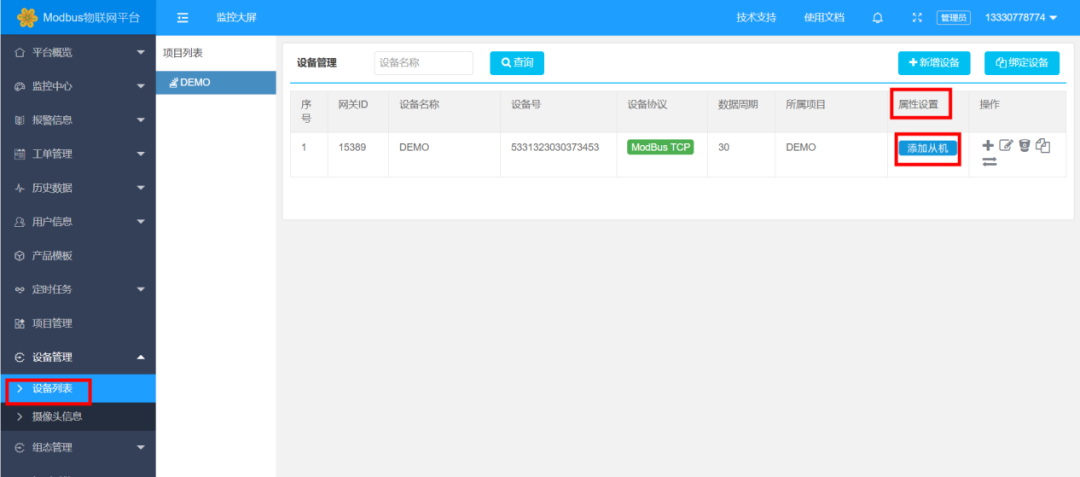

4、添加连接RS-485 的MA01-AXCX4020设备，在设备列表中找到刚刚创建的串口服务器设备，然后在属性设置处，点击添加从机，如图所示：

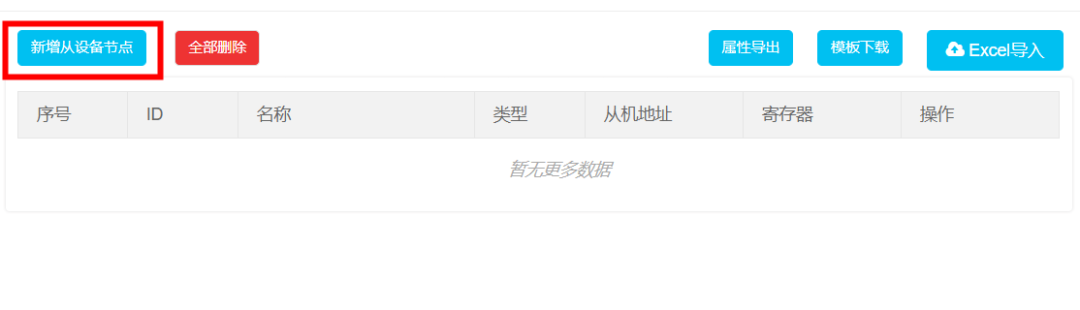

5、弹出对话框后，点击新增从设备节点，如图所示：

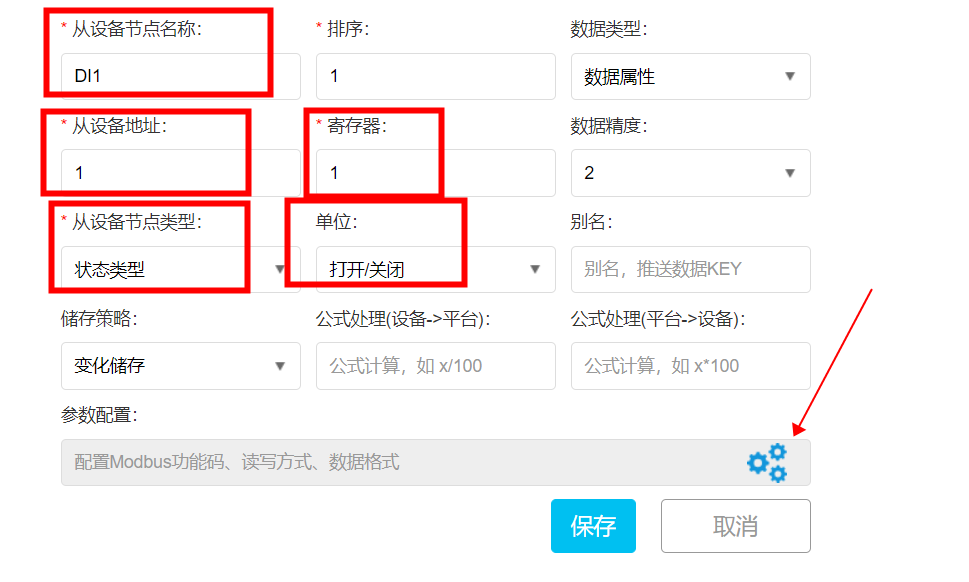

6、增加一路DI，从节点名称：DI1，从设备地址：1（对应MA01-AXCX4020的设备地址），寄存器：1（对应MA01-AXCX4020的DI1 的寄存器地址），从设备节点类型选择：状态类型，单位选择：打开/关闭，最后点击参数配置的图标，如图所示：

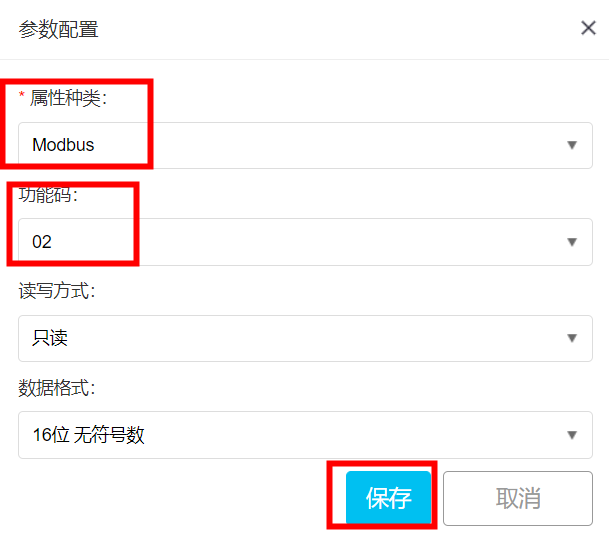

注：查询MA01-AXCX4020设备各硬件寄存器地址，在亿佰特官网（https://www.ebyte.com）的产品详情下载用户手册查询寄存器地址。 7、在弹出的参数配置的对话框中，属性种类选择：ModBus，功能码选择：02，然后点击保存，如图所示：

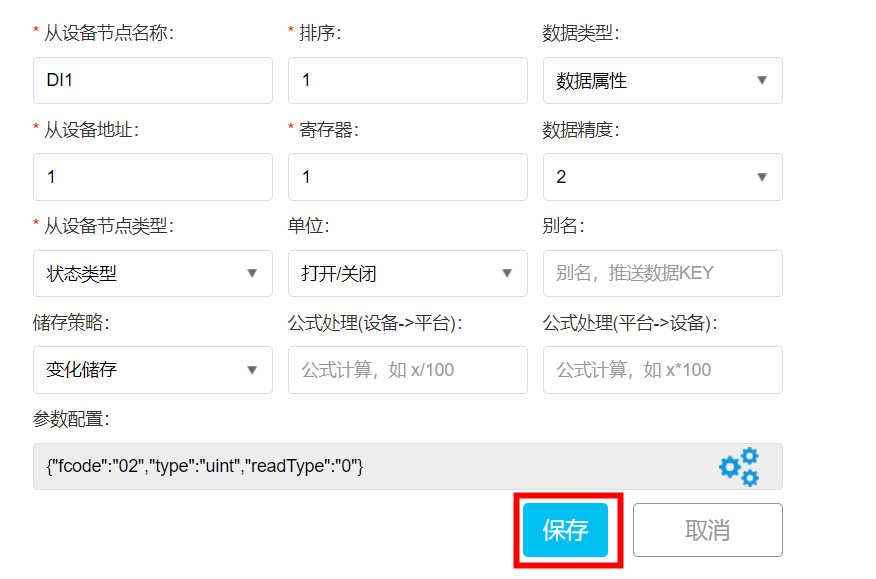

8、最后点击保存，这样就配置好了一路DI，如图所示：

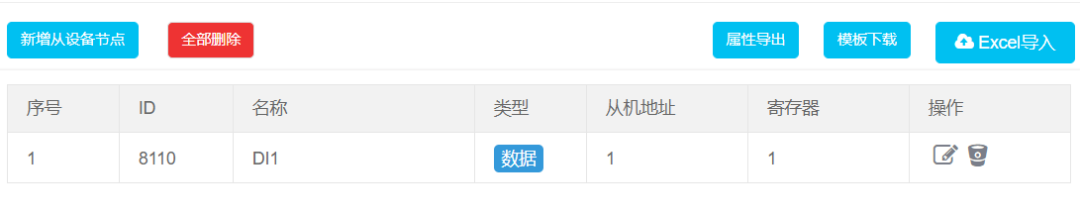

保存之后，如图所示：

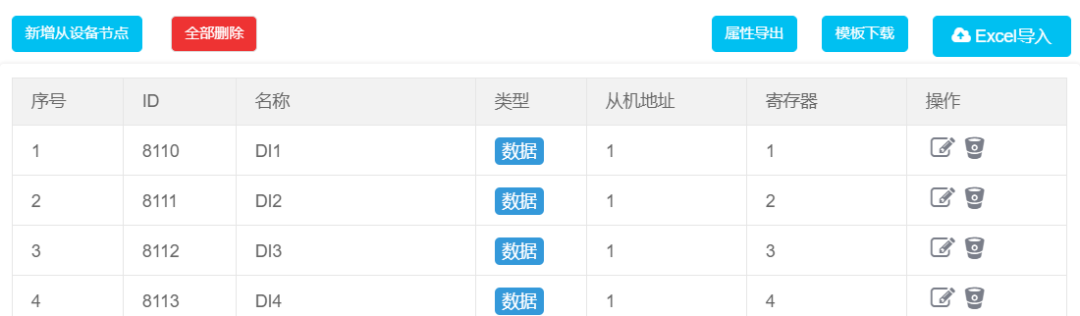

9、依次添加4路DI，只需要修改寄存器地址，如图所示：

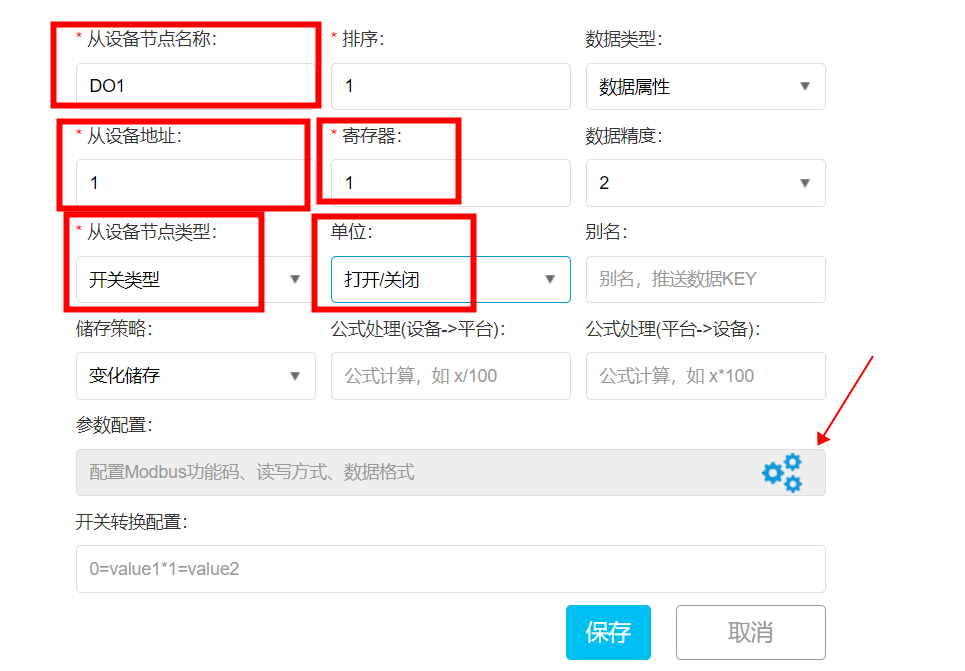

10、增加一路DO，从节点名称：DO1，从设备地址：1（对应MA01-AXCX4020的设备地址），寄存器：1（对应MA01-AXCX4020的DO1 的寄存器地址），从设备节点类型选择：开关类型，单位选择：打开/关闭，最后点击参数配置的图标，如图所示：

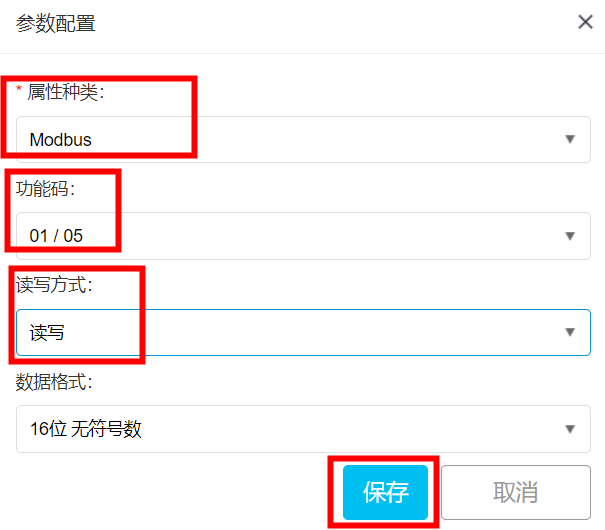

11、在弹出的参数配置的对话框中，属性种类选择：ModBus，功能码选择：01/05，读写方式选择：读写，然后点击保存，如图所示：

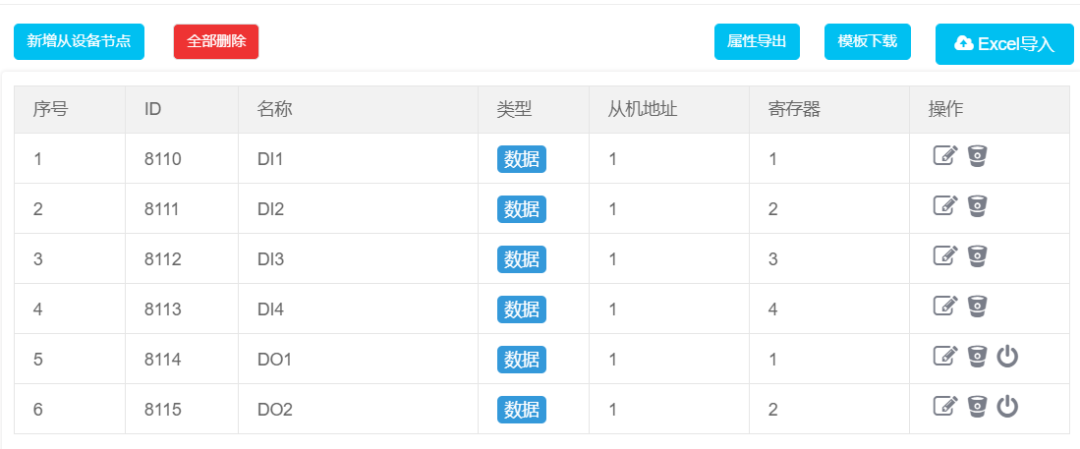

12、依次添加2路DO，只需要修改寄存器地址，如图所示：

13、这样我们就完成了MA01-AXCX4020所有数据点的配置。

四

NA111串口服务器配置

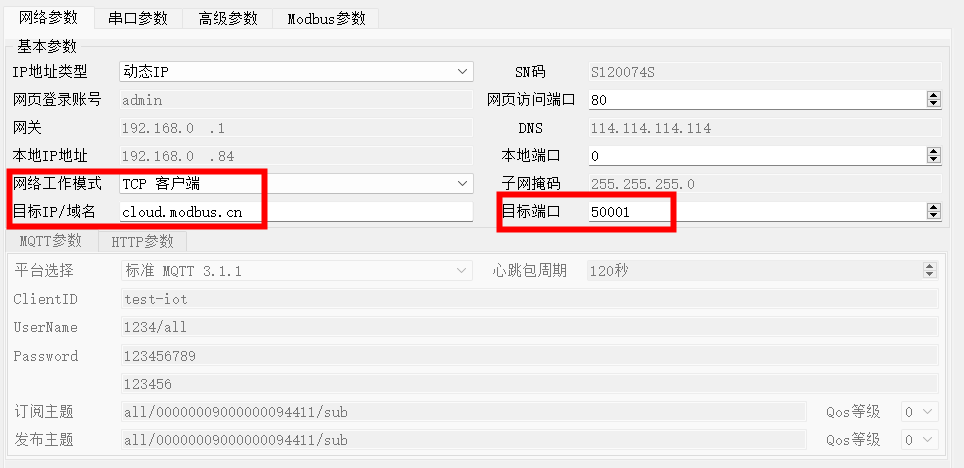

1、打开NA111的上位机（可在亿佰特官网相应位置下载），进行网络参数配置，将网络工作模式改为：TCP客户端，目标IP/域名：cloud.ModBus.cn，目标端口：50001（ModBus物联网平台的连接参数），如图所示：

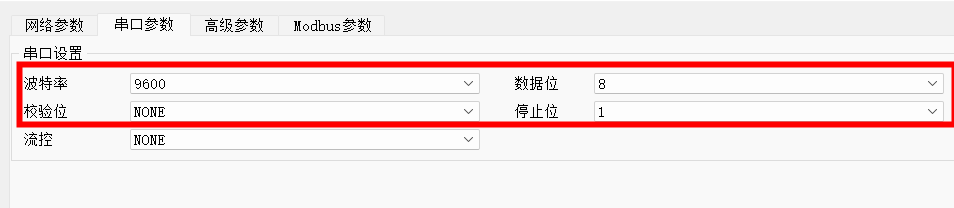

2、点击串口参数，将串口参数配置为：9600-8N1（与MA01-AXCX4020串口参数配置成一致，后面就不再讲述如何配置MA01-AXCX4020的串口参数了），如图所示：

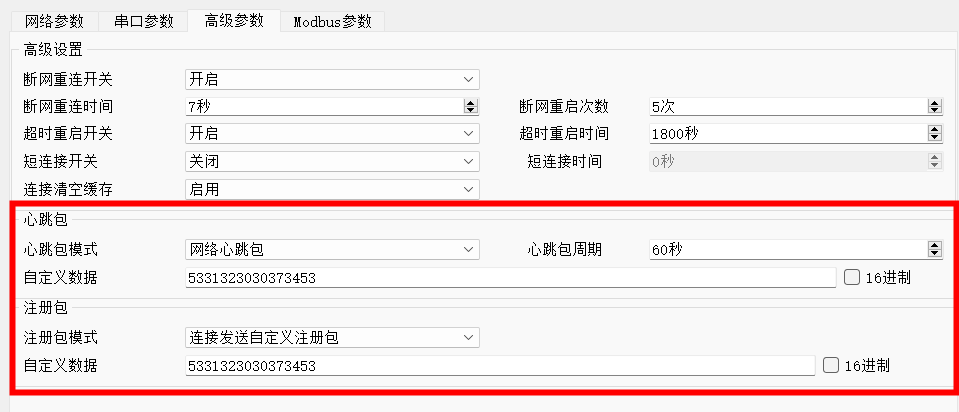

3、点击高级参数，将心跳包模式配置为：网络心跳包，心跳周期：60秒，心跳包的自定义数据填写在云平台备份的设备号SN：5331323030373453；将注册包模式配置为：连接发送自定义注册包，注册包的自定义数据填写在云平台备份的设备号SN：5331323030373453，如图所示：

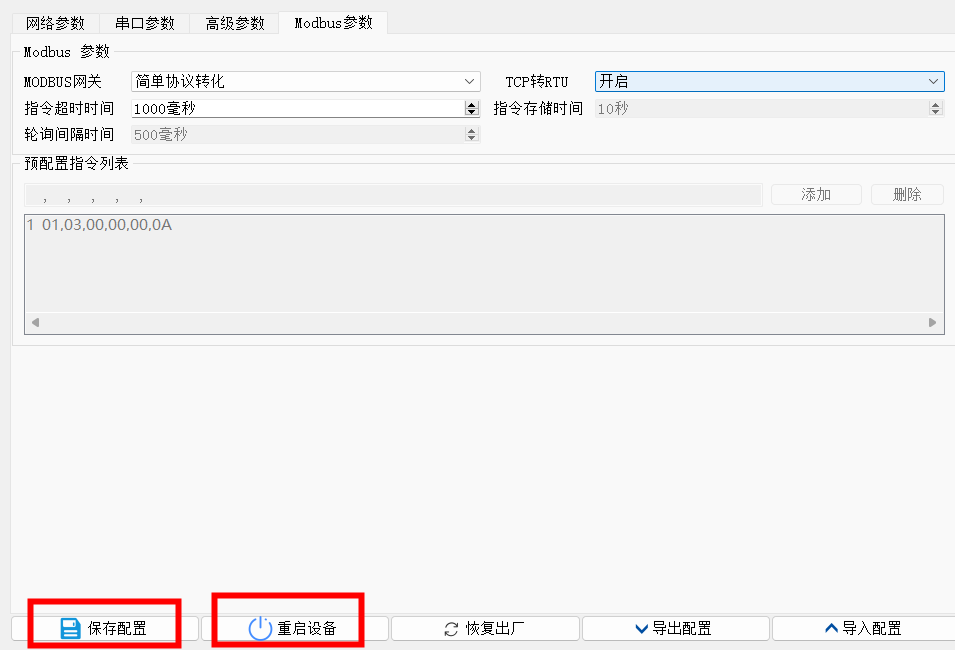

4、点击ModBus参数，将ModBus网关的简单协议转换功能打开，将TCP转RTU开启，如图所示：

5、完成所有配置后，点击保存配置，保存完成后重启设备，如图所示：

五

功能演示

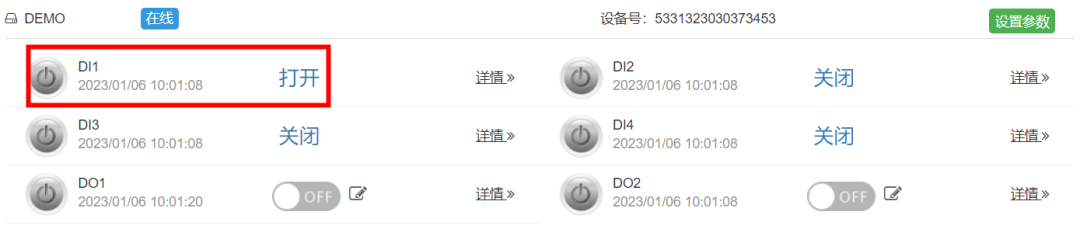

1、采集DI状态：变化MA01-AXCX4020设备DI1的状态，ModBus物联网平台会通过NA111串口服务器采集到MA01-AXCX4020设备DI1的状态，如图所示：

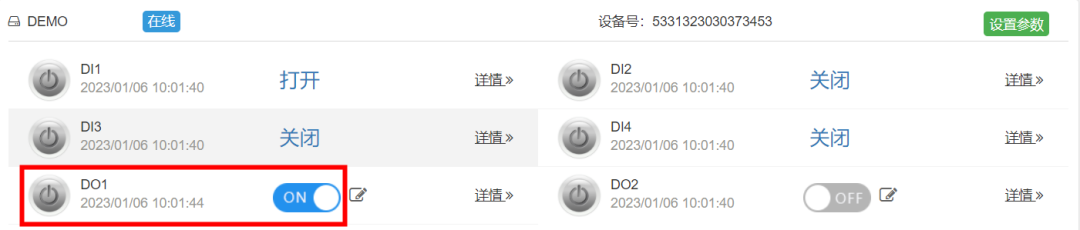

2、控制DO输出：ModBus物联网平台下发打开指令，通过NA111串口服务器控制MA01-AXCX4020设备DO1的状态,如图所示：

自此便实现了ModBus物联网平台通过串口服务器采集MA01-AXCX4020设备的DI状态和控制DO输出。
