在很多物联网系统解决方案中,ESP32作为一种低成本、易开发的制造模块,特别适合对短期项目开发的爱好者、嵌入式开发工程师。不仅价格便宜,还支持蓝牙Wi-Fi组合模块,具有广泛的生态系统支持环境。本期论坛助理整理ESP32相关技术知识、开发项目、实际案例,帮助大家快速入手。



物联网ESP32开发方案大全

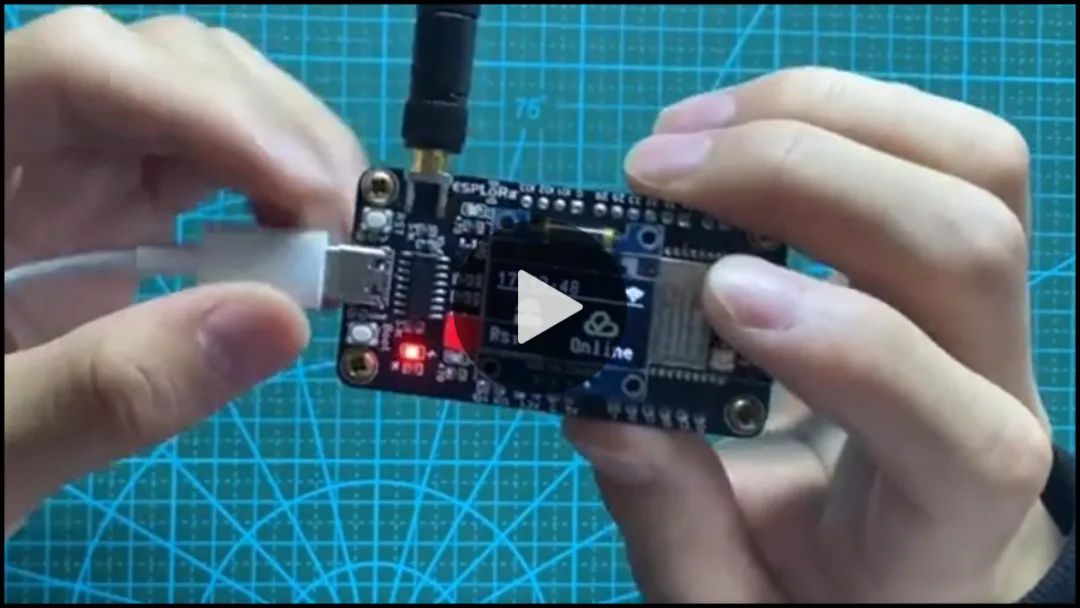

1.【开源工程】ESPLoRa低成本简单易上手LoRa网关制作分享




↑↑ 点击上方图片,立即观看演示视频 ↑↑



说明:基于ESP32的Lora学习开发板,可作为Lora网关。LoRa模块需要两个才可以通信,可以做两个ESP_LoRa,或者Arduino和SMT32进行夸平台(协议一致就行)



2.基于ESP32的Wi-Fi+ BLE模块(电路图+BOM表)






说明:作为高度集成的“Wi-Fi+ 蓝牙”解决方案,ESP32集成了天线开关、射频Balun、功率放大器、低噪声放大器滤波器以及电源管理模块,外部元器件只需大约20个,极大减少了印刷电路板(PCB)的面积。

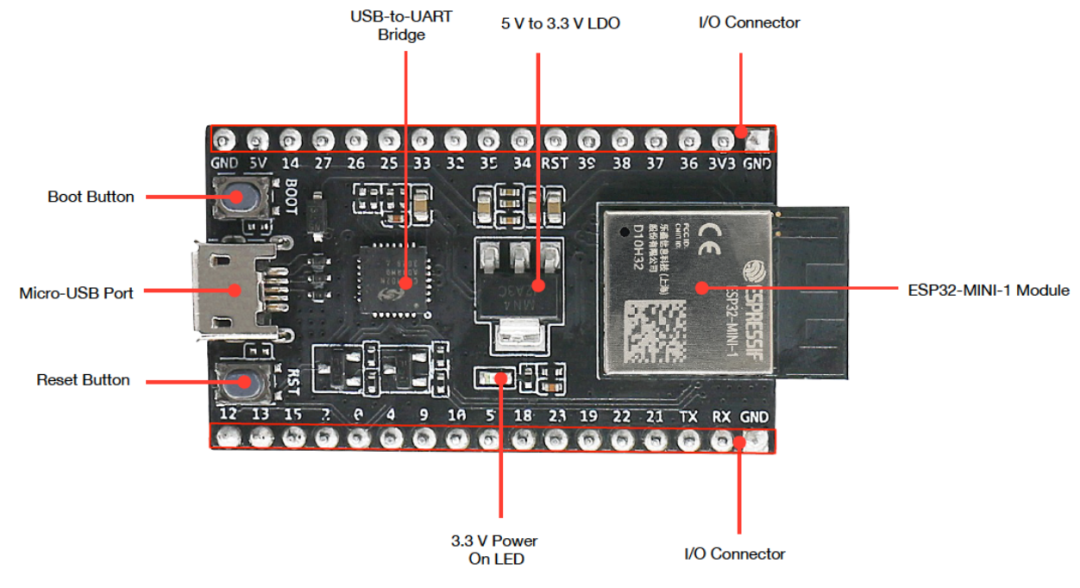

3. 如何设计一个基于ESP32的微控制器开发板






说明:最近我设计了一个基于 ESP32 的微控制器开发板。我用不同的程序和 Wi-Fi 共享测试了该板。现在我将在本文展示原理图、电路组装并对这个 DIY 板进行全面审查。



4. 使用ESP DIY触摸屏小电视




↑↑ 点击上方图片,立即观看演示视频 ↑↑



说明:基于ESP32-S3,板载1.69寸LCD总成接口、蜂鸣器、SD卡槽、AXP173电源管理,双排母引出大部分引脚供底板拓展功能。PCB项目、Gerber、外壳等都已开源。

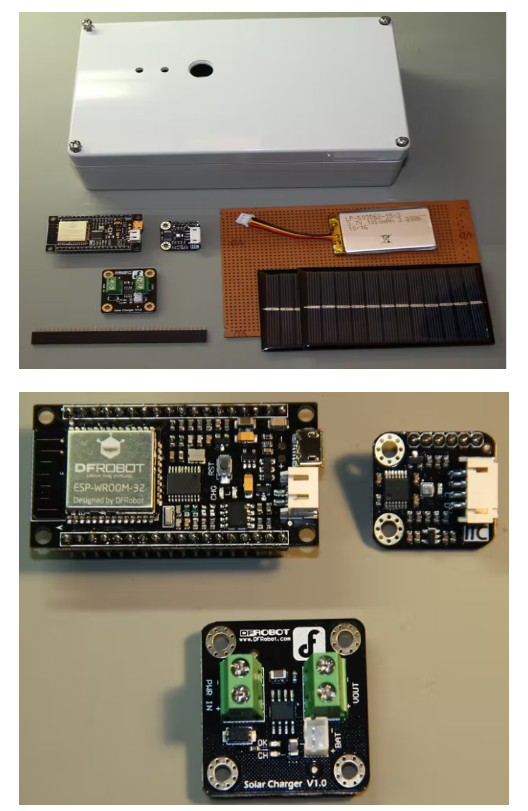

5. 如何利用ESP32实现太阳能气象站的设计






说明:本项目选用的微控制器是 DFRobot 提供的 FireBeetle ESP32 IOT 微控制器。对于我的第一个 IoT 项目,我想构建一个气象站并将数据发送到线上网站。

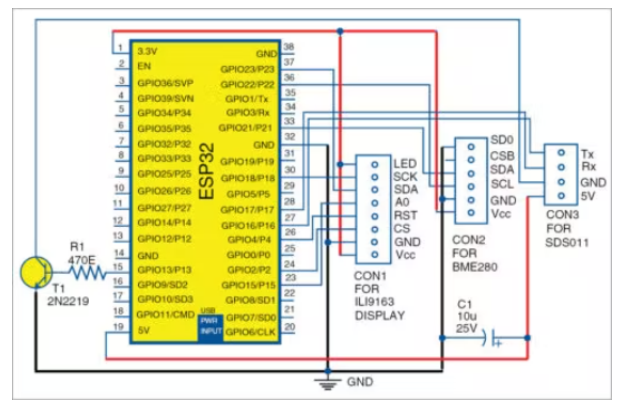

6. 如何利用ESP32实现空气质量监测系统的设计






说明:该系统是一个基于ESP32NodeMCU的空气质量监测系统,用于检查PM、颗粒物(PM)以及湿度以及温度、海拔和压力。对位置环境的各个方面进行测试,然后显示在TFT屏幕上,并使用ThingSpeakIoT(物联网)平台。

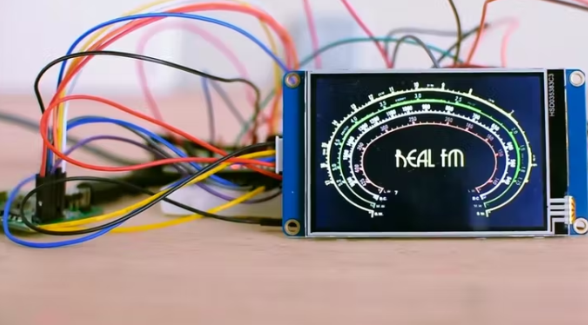

7. 基于ESP32构建一个具有3.5英寸大显示屏的互联网广播设备






说明:在这个项目中,我将使用便宜的 ESP32 板构建一个具有 3.5 英寸大显示屏的互联网广播设备。你可能不太相信,本次项目以不到 10 分钟的时间内并且用不到 30 美元的成本构建一个网络收音机。



8. ESP32上的Sygic导航HUD




↑↑ 点击上方图片,立即观看演示视频 ↑↑



说明:Sygic导航工作原理手机上的应用程序使用蓝牙低功耗向ESP32发送指令,电话充当BLE中心,ESP32充当BLE外围设备。

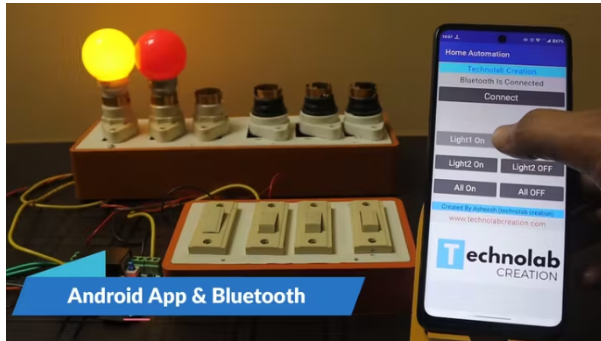

9. 基于ESP32制作安卓应用蓝牙控制的家庭自动化系统






说明:使用基于 ESP32 的定制设计 PCB 的 Android 应用和蓝牙控制的家用设备,在本文中,我们将制作安卓应用蓝牙控制的家庭自动化系统。

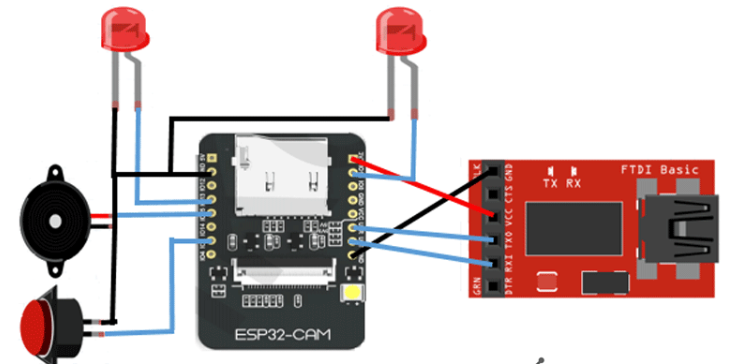

10. 如何使用ESP32和摄像头构建智能Wi-Fi门铃








说明:这款智能 Wi-Fi 门铃的电路图非常简单,只需将两个 LED、一个按钮和一个蜂鸣器连接到 ESP32 GPIO 引脚即可。每当按下按钮时,蜂鸣器都会发出声音。一个 LED 用于指示电源状态,另一个 LED 用于指示网络状态。如果 ESP 连接到网络,网络 LED 将处于高电平状态,否则它将闪烁。
