飞思卡尔智能网关参考设计

　　1.概述

　　飞思卡尔功能丰富的联网智能网关参考设计基于高度灵活、多功能的低功率MPC8308 PowerQUICC® II Pro处理器，可轻松支持广泛的相关应用，包括能源监控与管理、家庭自动化控制、家庭安全与监控、VoIP以及高清视频流。

　　MPC8308联网智能网关可通过易于使用的图形用户界面“随时随地” 的接入并控制来自智能手持设备的M2M链接。提供全面的HAN、WLAN和WAN连接，MPC8308-NSG包括：

　　一个集成式MPC13226 ZigBee®无线基站、支持 Smart Energy 1.0和Home Automation 1.0的HAN配置以及智能插头和应用。

　　一个集成式802.11n 2x2 Wi-Fi模块，可提供超过300 Mbps的WLAN性能

　　可通过线缆、DSL或3G/4G支持宽带WAN连接

　　交钥匙设计和软件开发工具包括：

　 　MPC8308- NSG参考设计包括一整套飞思卡尔自有的OpenWrt软件，无需支付许可费用。可量产套件基于一个紧凑型4“ x 5”四层电路板，包括一个带有内部天线和电压的低成本翻盖外壳。该套件包括一个经过完整测试的NSG单元、电源、文档和线缆，并附带完整原理图、 gerber和免费的OpenWRT软件栈。

　　2.特性

　　支持家庭安全与监控、 VoIP和HD视频流

　　具备灵活性和可扩展性，可同时运行各种应用

　　通过M2M链接“实现随时随地”的接入和控制

　　连接特性包括集成式802.11n 2x2 Wi-Fi模块，可提供超过300 Mbps的WLAN性能，并通过线缆、DSL或3G/4G支持宽带WAN

　　整套飞思卡尔自有的OpenWrt软件（无需支付许可费用）

　　软件栈包括用于家庭检测和监控的NVR，以及HD视频流

　　NSG参考设计是一款可量产的产品，采用一个带有内部天线的低成本翻盖外壳。

　　图形用户界面，支持基于Web的M2M接入，并管理客户端设备和应用

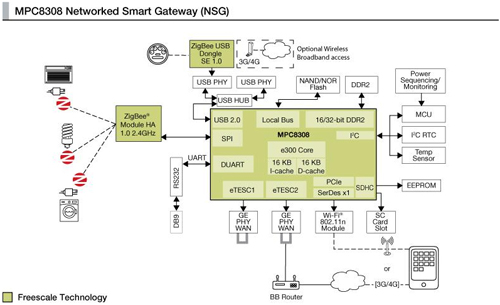

　　3.系统框图

　　4.支持器件

　　MPC8308： 低功耗PowerQUICC II Pro处理器

　　特性

　　e300c3内核基于Power Architecture® 技术，运行频率高达400 MHz

　　16 KB指令缓存/16 KB数据缓存

　　DDR2存储器控制器，266 MHz数据传输速率

　　本地总线控制器

　　1个PCI Express接口

　　2个10/100/1000 MAC、MII、RGMII

　　USB 2.0 主设备/设备

　　eSDHC

　　DUART

　　2个I²C

　　串行外设接口

　　IEEE 1588v2时间同步

　　当频率达到333 MHz时，小于1.23W （典型值）

　　473引脚MAPBGA封装，19 mm x 19 mm

MPC8308结构框图

　 　MPC8308处理器针对低成本和低功耗进行了优化，提供高度集成的PowerQUICC® II Pro处理器，可满足网络应用的需求，如智能电网家庭能源网关、数据集线器、无线LAN接入点、无线家庭基站、消费电子印刷以及包括工业控制和工厂自动化 在内的工业应用等。MPC8308处理器扩展了PowerQUICC® II Pro系列，以较低的成本实现了更高的CPU性能、高速外设及低功耗运行。

　 　对于网络应用，千兆以太网MAC可连接到有线网络，而PCI Express®和SDIO接口可连接到无线LAN或3G和4G调制解调器设备。MPC8308具有集成式IEEE® 1588 版本2时间同步功能，为时间敏感的电信服务、工业网络交换机、电力线网络和测试/测量设备等应用提供极其精准的时钟同步。

　　详细资料：MPC8308EC低功耗PowerQUICC® II Pro处理器
