一种全自动电饭锅远程智能控制系统的设计方案

　　0 引言

　　随着物联网和软件技术的快速发展，轻松便捷的煮饭方式越来越受人们青睐，智能、环保、节能型高端电饭锅将会成为未来备受瞩目的商品，特别是可远程控制的全自动智能电饭锅将会成为未来发展的方向。

　　目前国内外对智能家居的技术研究较多，多数是用无线数据传输技术实现，但系统设计成本高。而对电饭锅的全自动化技术研究则少之有少，没有引起人们的重视。本文改造了传统的电饭锅，设计了可全自动化控制的电饭锅，并采用GPRS模块，普通手机等简单、廉价的设备开发出了一款可靠性较好的远程电饭锅控制系统，能使电饭锅及时、适量、准确的为人们做饭。

　　1 系统的硬件构成及原理

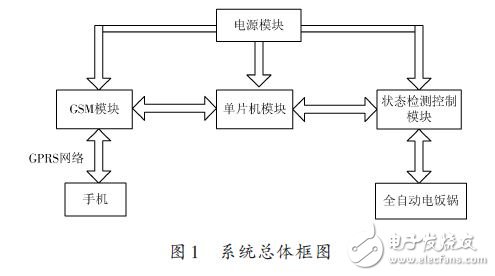

　　系统总体框图如图1所示，设计采用的是模块化的设计思想，有利于系统的组装和调试，缩短开发周期。

　　由于电饭锅信息传输的数据量少，时效性要求不是很高，因此系统主要采用基于GSM网络提供的短信业务。

　　它的原理如下：手机通过GPRS网络发送控制短信到GSM模块中，单片机通过读GSM模块取得控制命令字并解析得到明确的命令信息，控制继电器动作，完成对电饭锅的控制并以短消息的形式将命令执行情况通过GSM模块反馈到用户的手机上。

　　2 系统的各硬件实现

　　本系统主要由全自动电饭锅和智能控制电路系统组成。全自动电饭锅在传统电饭锅的基础上添加机械装置改造而成，智能控制电路系统则由电源模块、GSM模块、单片机模块、状态检测和控制模块四个主要部分组成。

　　2.1 全自动电饭锅的设计

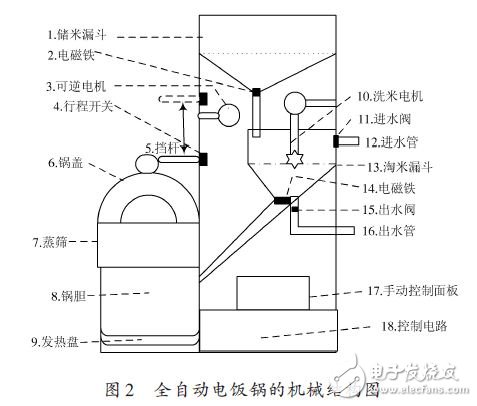

　　传统的电饭锅无论是保温自动式、定时保温式、还是新型的微电脑控制式，在实时方面已得到长足的发展，但仍然存在明显的缺陷与不足，如定时时间过长会影响饭的口感等，有效地解决目前电饭锅存在的各种缺陷，是创新与发展的方向。其中电饭锅的全自动化和远程智能控制是未来电饭锅技术发展的一个方向，要实现电饭锅全自动控制，全自动电饭锅是前提，本文结合全自动洗衣机的设计思想，在传统电饭锅的基础上，通过增加适当的机械装置，设计出来的全自动电饭锅如图2所示。

　　设计包括储米、取米、淘米、放米以及加水装置。顶端漏斗为储米装置，直径25cm，高12cm，可一次性存放约5kg大米。取米装置由储米漏斗底端的电磁铁实现，电磁铁选用直流电磁铁HCNE1-1039，由于卡槽采用倾斜设计，减小了米粒的摩擦阻力。淘米装置由洗米电机和淘米漏斗构成，其中洗米电机选用 TN-40.180/HC685G100618.

　　放米装置由电磁铁和档杆构成，电磁铁同样选用HCNE1-1039，档杆由可逆电机控制，可以升降，采用行程开关限位，实现电饭锅锅盖的开闭。加水装置由电磁阀和进水管构成，电磁阀选用2W160-15.总的机械动作有储米、取米、淘米、放米以及加水等，单片机接收到控制命令后通过I/O输出高低电平控制继电器来实现。
