低压球泡灯 高压线性恒流方案 12-10V 出9W AP5101

1,方案来源：深圳市世微半导体有限公司 汤巧

2，产品描述AP5101B 是一款高压线性 LED 恒流芯片，外围简单、内置功率管，适用于6- 60V 输入的高精度降压 LED 恒流驱动芯片。最大电流1.0A。AP5101B 可实现内置MOS 做 1.0A,外置 MOS 可做 2.0A 的。AP5101B 内置温度保护功能，温度保护点为 130 度，温度达到 130 度时，输出电 流 慢 慢 减小 ， 达 到 保 护 芯 片 电 路功 能 。AP5101B 支持PWM 调光功能，可通过EN或VG 脚用 PWM 信号调节 LED 输出电流。AP5101B 采用 ESOP8 封装。

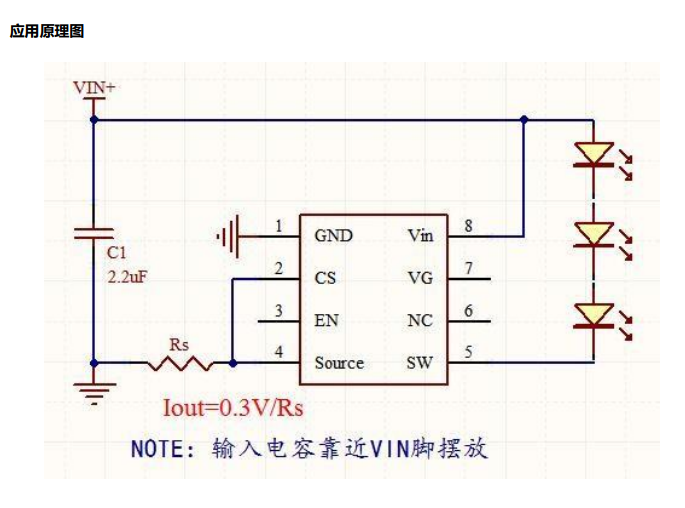

3，应用原理图

4,产品特点宽输入电压范围：

6V～60V可设定电流范围：10mA～1000mA

恒流精度高，±5%Vin

电压：6-60V

内置过温保护内置 MOS 可做 1A，也可在外置 MOS做 2A

低压差：700MV5,

5方案：低压球泡灯 线性恒流方案 输入12-20V 输出3串4并9V BOM表+线路图

​

6,应用领域电动车，摩托车灯照明，手电筒汽车灯照明,LED 线性恒流驱动，台灯LED 矿灯、LED 指示灯等
