自制一个USB供电的桌面装饰LED灯

我们大多数人都喜欢装饰我们周围的事物，让它看起来更好。事实上，有吸引力的环境可以在很大程度上设置和启发情绪。改编这个想法并使用这种设计，您可以使用LED在工作场所，家庭等中进行桌面装饰。关于设计的最佳之处在于它的力量来源。它使用USB端口，没有其他特殊的电源布置。

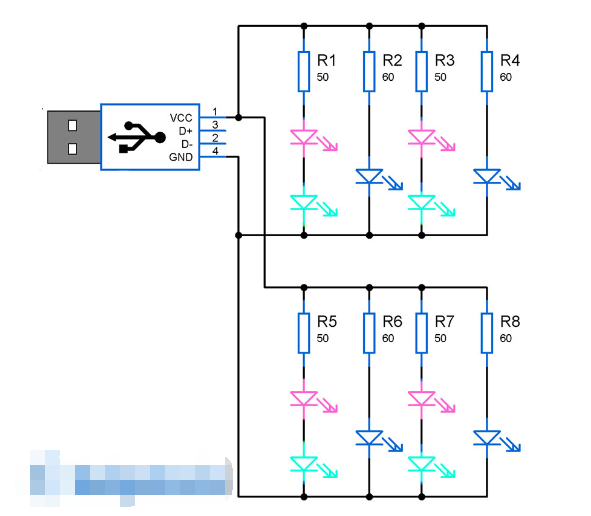

电路图：

电路工作原理：

这种装饰灯使用计算机USB端口，可提供5V / 500mA作为输出。此设计旨在点亮放置在PC附近的扬声器。LED 部分分为两组，一组用于左扬声器，另一组用于右侧扬声器。每组包含 2 个红色、2 个绿色和 2 个蓝色 LED 用于装饰。计算如下

红色和绿色 LED 的工作电流为 2V/20mA。由于红色和绿色LED串联连接，因此电流消耗保持不变。所以限流电阻

R1 = （ Vcc- LED 电压 ） / 电流

R1 = （ 5 – 4 ）/ 20mA

R1= 50欧姆。

蓝色 LED 的工作电流为 3V/30mA。所以限流电阻是

R2 = （ Vcc – LED 电压 ） / 电流

R2 = （ 5 – 3 ） / 30mA

R2 = 60 欧姆。

红、蓝、绿两组各两组的总电流消耗为

I总计 = 2 x （20 + 30 ） mA

I总计 = 100mA。

每组电流为100mA，使总电流消耗为200mA。您可以添加，更换组合LED，但请确保它只需要高达500mA。我希望这个想法很明确，所以现在你必须弄清楚如何构建以及将 LED 放置在桌面周围的位置。考虑创意组合，让您的桌面环境更具吸引力。这里有一些想法给你。

注意：

以上添加的图像仅供说明之用，并非电路设计中的产品。

将您的创造力投入到工作中，您可能会获得令人惊叹的桌面环境，一切顺利。
