木几M712T高速透镜贴片机在TV背光透镜贴装领域的

现有的大尺寸液晶TV背光源透镜多采用直下式背光透镜，背光透镜多为圆形。LED背光源通常由LED灯和背光透镜组合而成，背光透镜可以使LED灯的光线均匀照射。目前国内透镜行业在进行灯珠定位时采用柱脚定位结构，柱脚定位结构对TV背光透镜贴PCB板上灯珠的位置精度要求比较高，普工贴片机很难达到要求，装配效率低且不良率高。

针对这一行业痛点，广东木几智能装备有限公司历时多年研发出TV背光行业专用的M612T高速透镜贴片机。此款贴片机采用双悬臂双工作区结构，配备12吸嘴，贴装速度达到3000PCH，可满足电视背光TV透镜、OD18、OD25、OD30背光透镜、3030/3528TV透镜等各类的高速、高精度、稳定的贴装需求。

广东木几智能以“SMT贴片机”为基石，以“智能智造”为战略目标，致力于打造中国自己的高速、高精的SMT贴片机和中国智能智造SMT生产线，为满足透镜贴装的特殊需求，在结构上做了更多的优势创新技术，进板采用四段式传送,两段式夹紧，导轨不变形，传输更稳定，不卡板，不掉板。

在视觉识别方面，M712T采用自主研发的Lens图像捕捉识别，采用工业级6目千兆以太网相机解决技术：以2米/秒的速度同步抓拍识别各种高速移动元件，使用千兆网实现120W像素以及六张图像传输帧率达到120帧每秒。技术通过固定视觉识别+飞行固定识别的高速飞拍控制方法通过拍摄控制单元对拍摄件及光源件进行控制,使得光源件迟于拍摄件启动,同时根据预设的飞拍位置对运动状态的工件进行拍摄,实现不停机拍摄,即无需工件在运动状态和静止状态中来回切换,节约时间,提高拍摄效率。

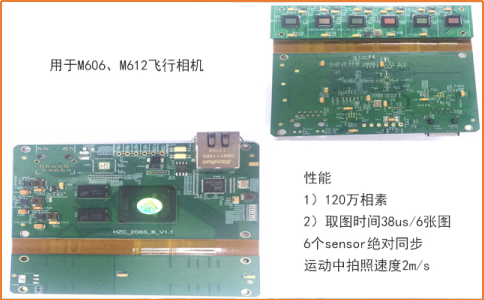

高速6目相机硬件

同时在高速运动控制、系统精度补偿、路径优化算法等技术上针对TV透镜贴装的特殊性做了更多的优化和创新，使得M712T贴片机在TV透镜的贴装效果在同类贴片机中拥有更优异的表现。

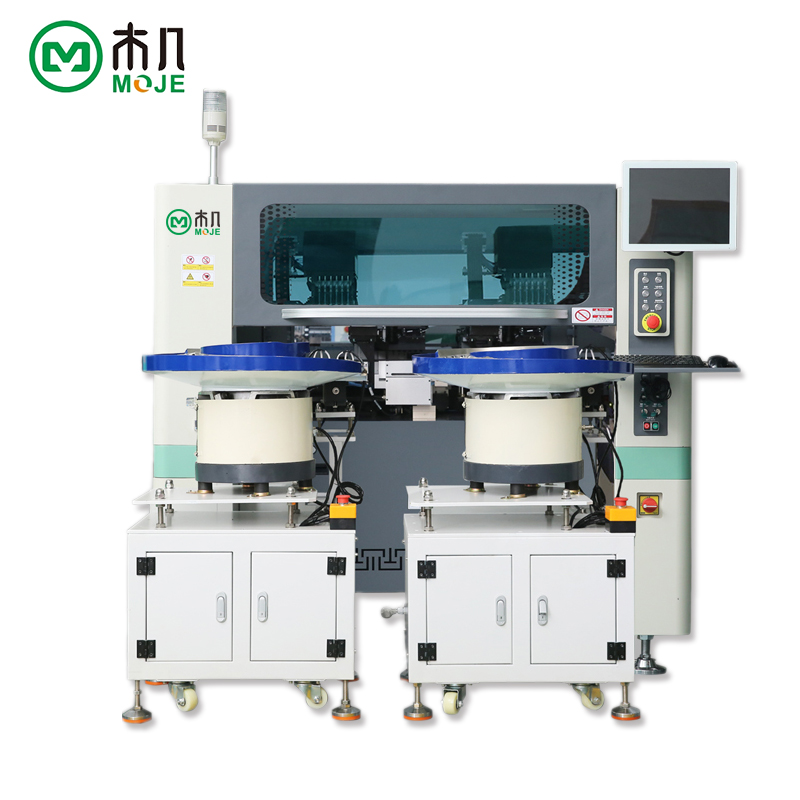

TV背光行业高速透镜贴片机 M712T
