绍鑫攻略 · LED路灯雷电防护篇

当下因集成电路的大量应用，使得设备更容易受到损坏，设备经过雷击损坏后造成影响难以估量且维修成本高，针对如上问题，绍鑫特设《绍鑫防雷攻略》 栏目，往后将针对不同产品设备，定期为大家提供专业的防雷方案。

常规的LED路灯高度均在六米以上，且安装在行人行车道边，雷击便成为一种非常大的威胁，轻则导致路灯损坏，重则引起火灾或人员伤亡，因此在LED路灯设备上安装防雷是不可或缺的一环，选对好的防雷系统十分关键。
方案优势、说明：
· 完全满足IEC61643-11和GBT17626.5等标准的要求；

· 为单相供电的设备设计；

· 最大电流可设计为10kA或者20kA；

· 在差模防护中，采用压敏电阻（MOV），响应时间快，将L线与N线之间的过电压钳制在设备可耐受范围之内；

· 在共模防护中，采用放电管或压敏串联放电管，完全切断MOV的漏电流，满足安规要求。

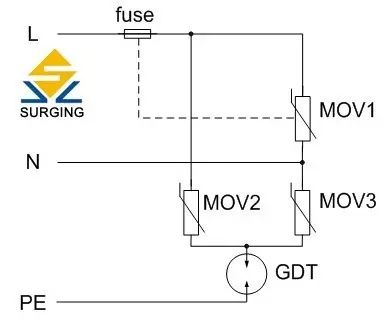

防护方案①：

产品规格：

产品规格：

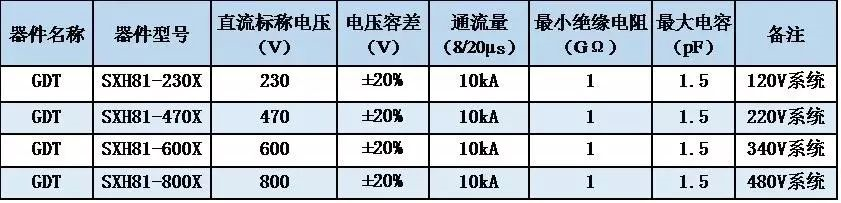

陶瓷气体放电管

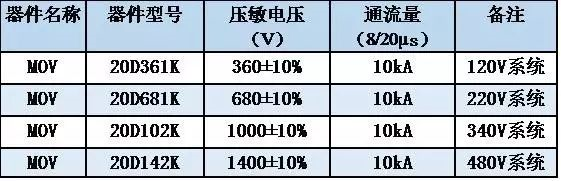

压敏电阻

保险

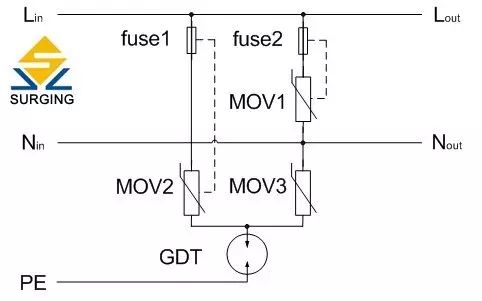

防护方案②：

产品规格：
陶瓷气体放电管

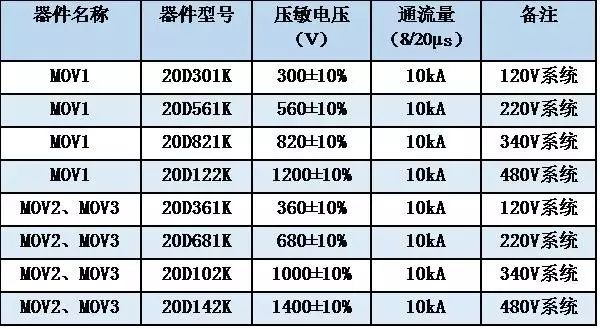

压敏电阻

保险
