简单的自动桅杆灯电路

自动桅杆灯

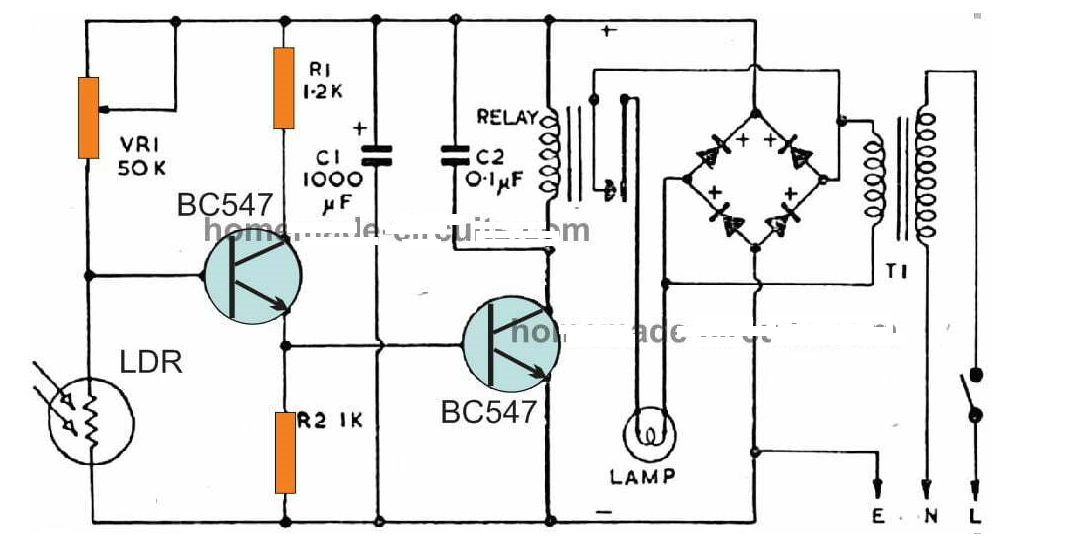

这个简单的自动桅杆灯电路将在每天黎明时分自动关闭连接的灯，并在夜幕降临时打开。

工作原理很简单。预设的VR1设置和LDR电阻在相关的BC547的底部产生电位。

调整VR1，使该电位最小，而白天LDR上存在足够的光。

这反过来又导致另一个晶体管底部的电压非常低，因此它保持关闭状态，并使继电器和灯保持关闭状态。

当适当的黑暗降临时，LDR电阻增加，导致两个晶体管基极的电位成比例增加，直到它们打开继电器和灯。该循环相应地每天和黑夜重复。

这里的灯是与变压器低压交流电一起使用的低压灯，但是也可以通过将继电器触点和灯与交流电源线适当地接线来使用交流电源操作灯。

无继电器的光激活灯

如果您不希望包含继电器，并希望使用直流灯或 LED 灯进行预期的自动日夜灯激活，在这种情况下，可以尝试以下简单配置。

工作过程与以前的电路相似，只是继电器被TIP122晶体管和直流灯或LED灯取代。
