信号灯LED驱动器的参考设计

本应用笔记介绍了一款线性LED驱动方案，用于驱动6串LED信号灯，每串包含4只串联LED。 每串LED负载具有独立的阳极接点，阴极连接在一起。 该电路采用汽车电池供电，最低电压为10V，最高电压为28V，能够为每串LED提供350mA电流。

由于使用共阴极架构，检流电阻必须放置在LED串的阳极端。 LED驱动器（MAX16836）电流检测输入端的最大共模电压限制在4V，因此，检流电阻两端的电压必须经过电平转换，以地为参考，以符合驱动器的要求。 一对PNP晶体管把LED检流电阻的电压转换成以GND为参考的电压，送入MAX16836电流检测引脚。 下式提供了R1、R2、R3和R4 （电路图中U1部分）的计算值：

其中，VSENSE是IC的电流检测电压（200mV）。

当LED串的电压处于最小值（7.6V），而输入电压处于最大值（28V）时，LED驱动电路功耗最大，大于7W。 仅通过电路板散热很难耗散如此大的热量，所以，在高输入电压情况下，必须使用低占空比（低至25%）的调光信号驱动UNIVERSAL DIM输入，以降低驱动器的功耗。

本参考设计具有独立的使能信号，可分别控制每串LED。

表1提供了材料清单（BOM）。 以下为电气输入要求和输出特性。

VIN：11V至28V

PWMIN：10%至100%

VLED配置：7.6VDC （最小值）至10VDC （最大值），350mA

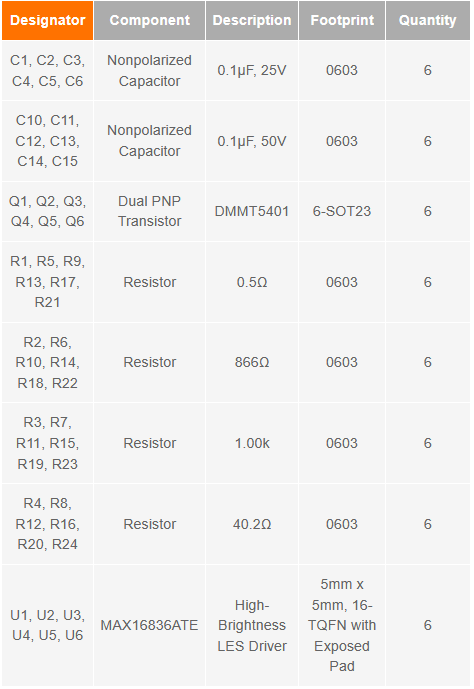

表1. 材料清单
