大功率LED驱动器可接受宽输入电压范围

基于降压/升压转换器控制器的电路调节白光LED的电流，尽管允许输入电压在2.7V至16.5V范围内变化。

随着能够取代白炽灯泡的大功率LED的出现，产生了对将LED与可用电源（电池、汽车电气系统等）有效匹配的电路的需求。电路还应该能够调节和控制LED光输出，尽管电源的输出电压会发生变化。

图1电路启动并工作1A LED，电压范围为最小2.7V（三节碱性原电池的寿命结束）至最大16.5V（12V汽车系统的最大电压）。在该范围内工作稳定平稳，即使电源处的内阻超过1Ω。

图1.宽输入电压范围、大功率 LED 驱动器。

一个带有外部MOSFET电源开关的电感式降压-升压转换器控制器（IC1）设置在电流调节环路中，使用与功率LED串联的0.1Ω电流检测电阻。（如果输出电路断开，6.2V齐纳二极管导通，启动电压调节环路。图2显示了0.5A和1A输出电流的电流调节，图3显示了相应的效率，所有效率都与输入电压的工作范围有关。

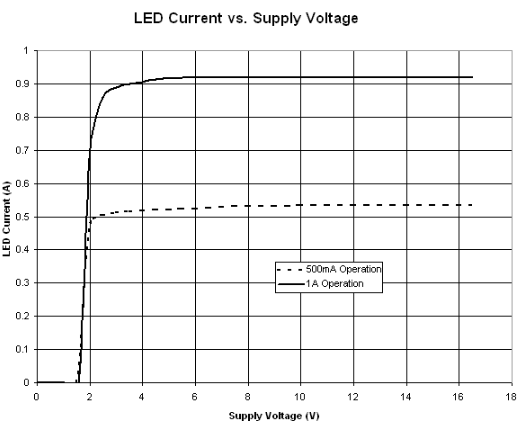

图2.图1电路的LED电流与电源电压的关系

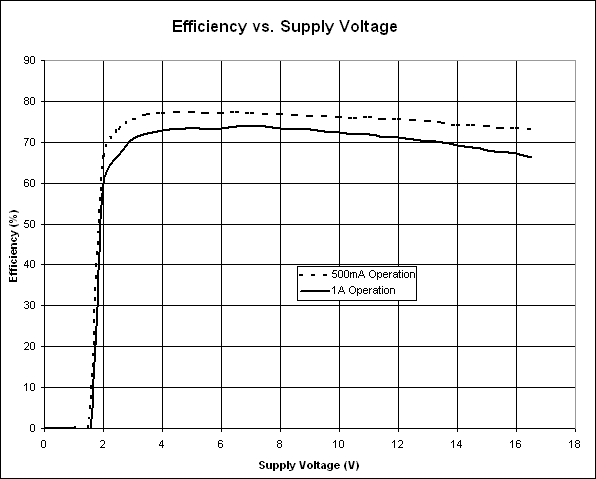

图3.图1电路的效率与电源电流的关系

用相同值的线性电位计代替10kΩ反馈电阻（连接到电流检测电阻），可实现LED的高效调光。从所示电路值设置的最大1A调节点开始，功率LED电流（及其光输出）可以线性扫描超过20：1的范围。
