基于LDR和电阻器的闪烁LED电路图分享

这也许是最简单的LED闪光灯，不依赖于任何半导体。该LED闪光灯电路利用普通的无源元件，如几个电阻器、一个电容器和一个LDR。这意味着，这款LED闪光灯不依赖于晶体管或IC来产生闪烁效果。

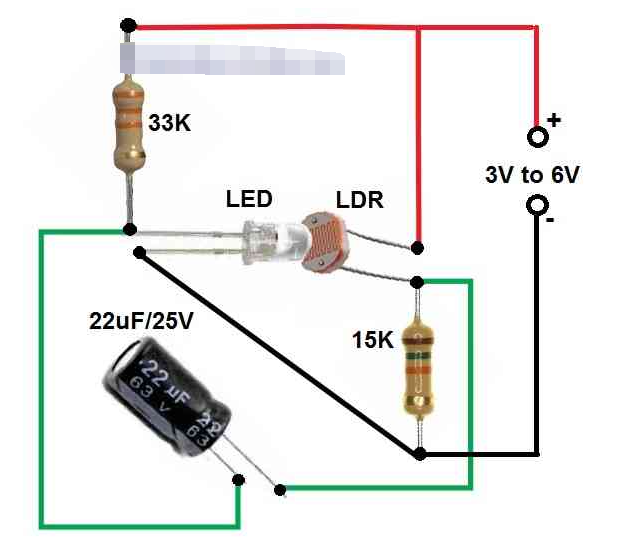

电路说明

LED-LDR组合用于像放大器一样工作。随着通过LED的电流增加，LDR的电阻会降低，进而导致电路右侧（输出）的电压增加。

只要电容器“输出”处的电压继续上升，LED就会从电容器的充电电流中获得正反馈。

当输出电压达到几乎等于电源电压的水平时，电容器的充电受到抑制，并且LED逐渐衰减。

结果，输出电压降低，LDR电阻上升。LED 最终通过充电电容器完全关闭。

电容因左电阻而放电。这会向 LED 馈送一些电流，逐渐导致 LED 再次变得略微正偏置。随着该过程的重复，LED亮度增强。

该LED/LDR闪光灯电路中采用的振荡器类似于松弛型振荡器。

使用高强度 LED，在 5mm 距离内面对面粘附在 LDR 上。这对于提供增强的增益以启动闪烁效果是必要的。此设置中选择的红色 LED 是具有 3700 mcd @20mA亮度规格的标准高亮度类型 LED。

正如您在顶部的 GIF 图像中看到的那样，没有必要完全黑暗来启动闪烁过程。即使在半黑暗的环境中，闪烁过程也会继续发生。

但是，如果增加环境光，闪烁将停止。

这是因为，在明亮的环境光条件下，LDR电阻变得非常低，导致振荡停止并且闪烁效果停止。

零件清单

电阻为 1/4 瓦 5%

33 K - 1否

15 K - 1否

LDR - 1否，图中所示的任何标准类型

LED - 1 不，任意 20 mA 高亮 LED

电容器

22 μF/25 V 电解 - 1 常开

电源

LED/LDR 闪烁电路采用 3V 电源供电，可通过小型交流至 DC 3 V 适配器或几节 AAA 1.5 V 串联电池供电。
