使用NE555芯片去制作一个简易型LED广告牌

夜色下

闪烁的广告牌绚烂夺目

特别引人注意

这种固定显示文字的广告牌其实是比较简单的

我们是可以动手自己制作的

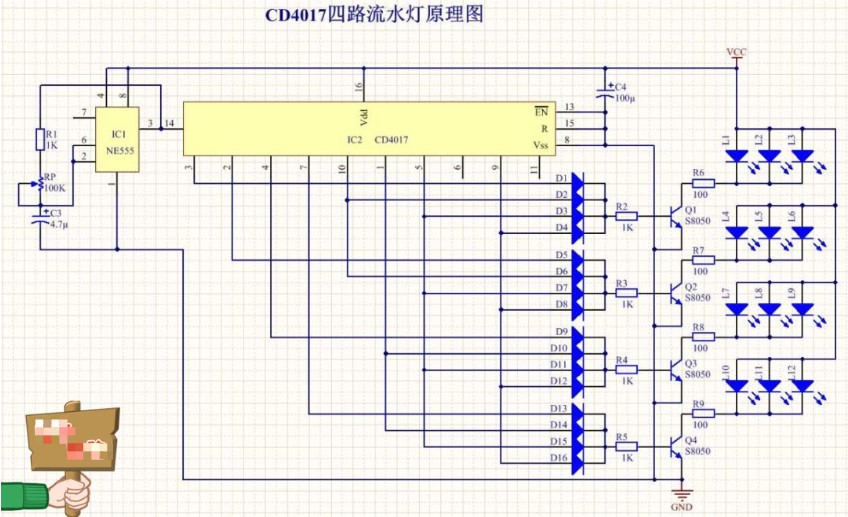

下面分享一个制作的电路图

该电路可以显示4个字

工作原理是使用NE555构成多谐振荡器产生脉冲

然后提供到移位计数器CD4017上

进而通过驱动电路来驱动LED发光

LED闪烁的速度可以通过电位器RP进行调节

供电电源可以使用5V~12V直流电源

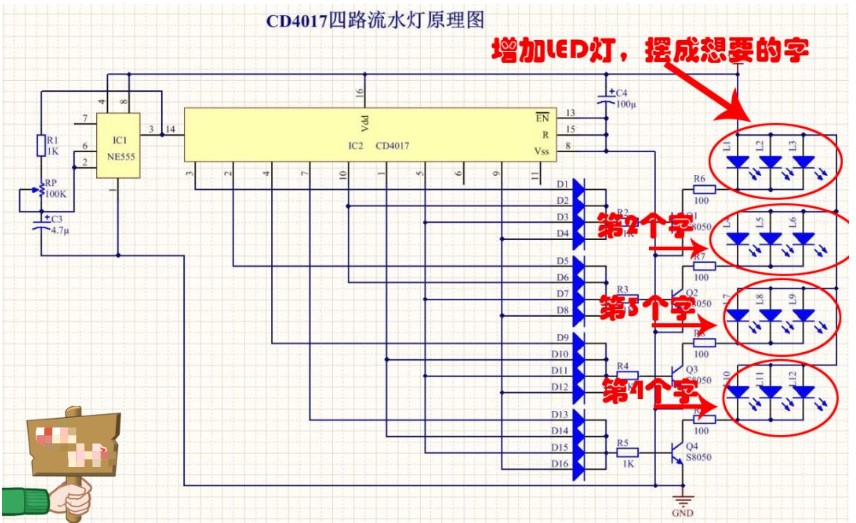

上图所圈起来的部分就是LED灯

要将相应的LED通过并联的方式连接成一个字

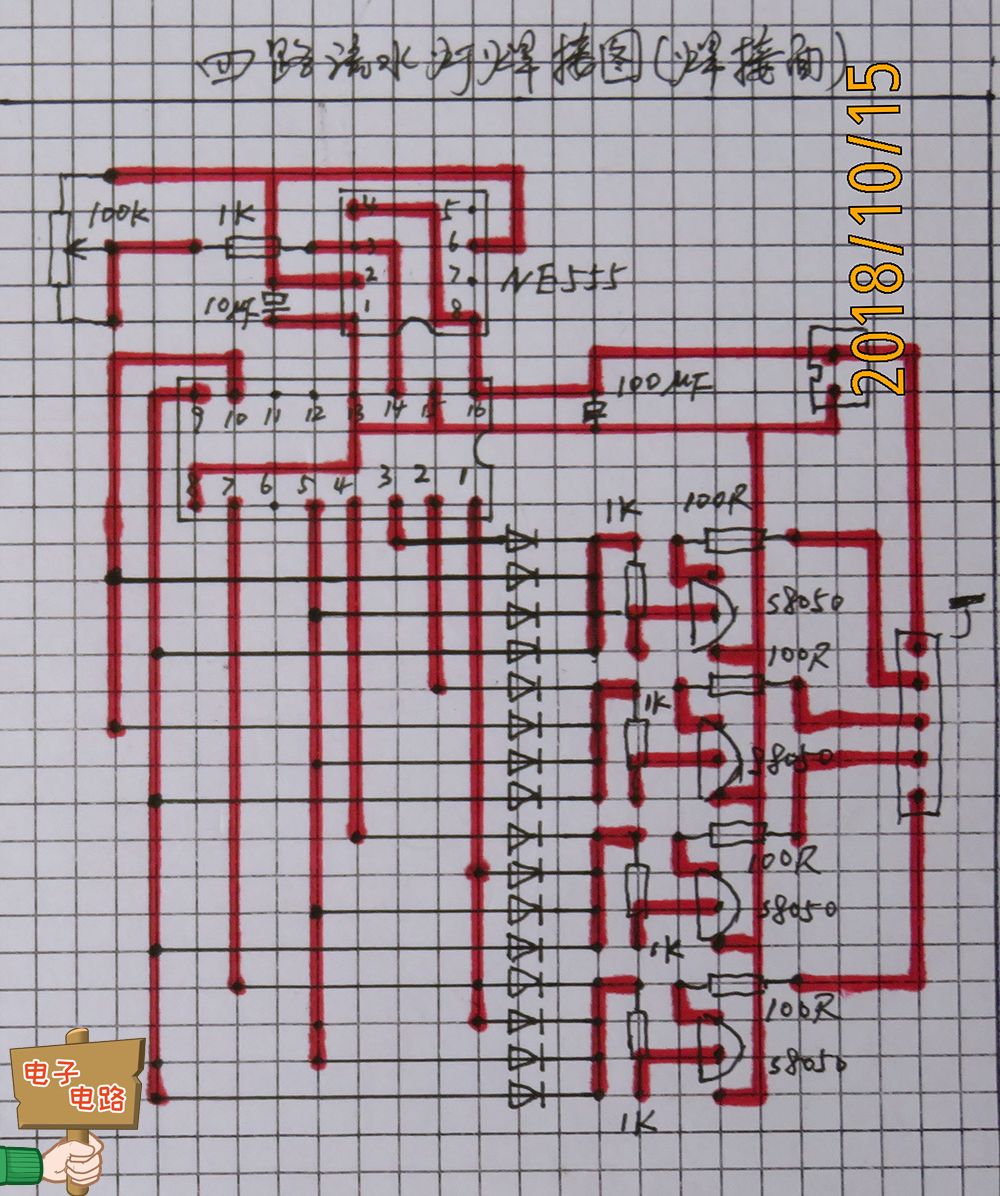

我们可以把控制电路和显示电路进行分开焊接

也就是控制电路焊接在一块电路板

LED广告字焊接再另一块电路板上

CD4017控制电路反面

而另一块LED广告字的焊接比较简单

同一个字的LED都是通过并联的方式连接

如果想要LED闪烁的速度加快或减缓

可以调节电位器RP

就能实现闪烁速度的调整。
