LED基本知识与硬件设计

1. LED基本知识

对LED要有深入的了解，我们首先需要了解LED的一些基本知识，其次还要了解LED的性能指标，因为LED性能指标是整个LED的核心部分。下图为LED的基础知识：

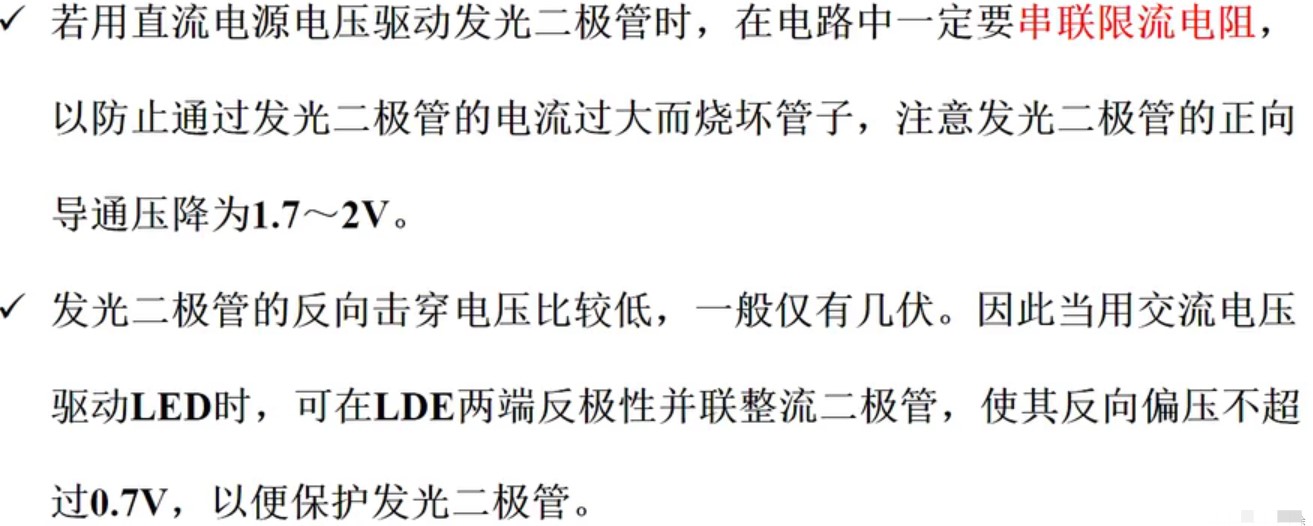

2. LED二极管注意事项

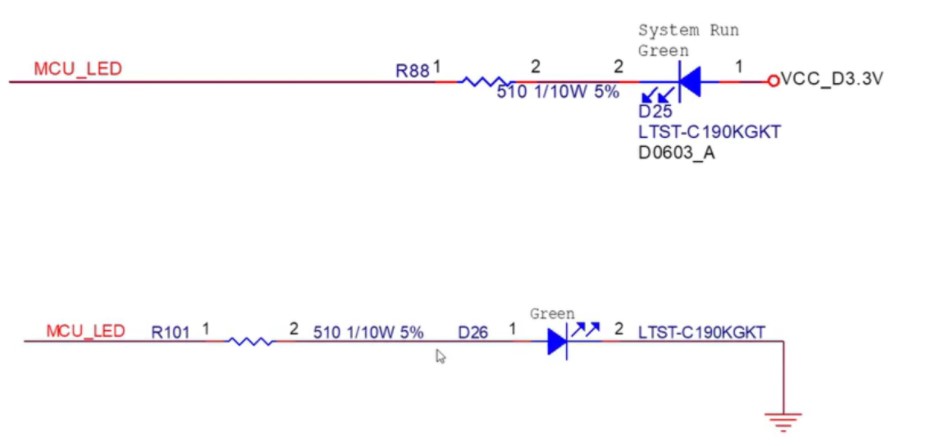

3. 常见的LED硬件设计

如图所示，常见的LED设计如上图所示。

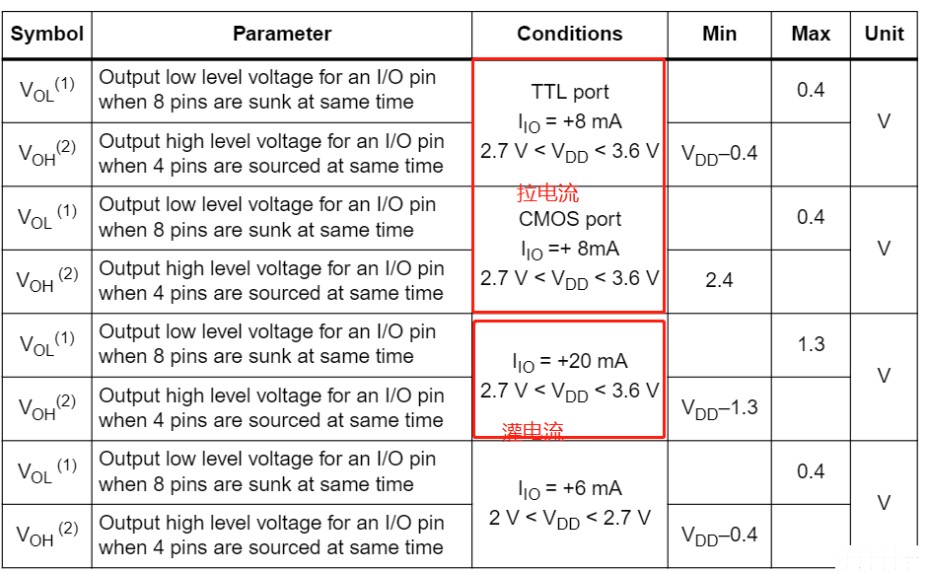

上方电路采用低电平触发，此时电流流入MCU，此时的电流为灌电流，STM32支持最大灌电流为20mA，建议采用该种方式驱动LED。

下方电路采用高电平触发，此时电流流出MCU，此时的电流为拉电流，STM32支持最大拉电流为8mA。
