LCD驱动专用芯片WT0024概述及功能特点

现如今，大家为了提倡节能环保，电瓶车成为越来越多人出行的首选工具;而一个多功能的仪表盘显然更受消费者的喜爱，比如电量状态、时速、公里数、指示灯状态等显示一目了然。

WT0024液晶屏驱动ic方案

WT0024是256点内存映象和多功能的LCD驱动专用芯片(可替换TM1622)，WT0024的软件配置特性使它适用于多种LCD应用场合,包括：LCD模块和显示子系统。用于连接主控制器和WT0024的管脚只有4或5条，WT0024还有一个节电命令用于降低系统功耗。非常适合用于电动车仪表盘上，同时结合唯创公司的标准语音芯片WT2003H-16S、WT588F02B-16S芯片使用时只需要UART或IIC串口控制语音播放及LCD显示驱动。

WT0024功能特点

工作电压2.4~ 5.2V;

内置32 KHz RC振荡器;

可外接32KHz频率源作为时钟输入;

内置时基频率源;

内置节电模式，可用于减少功耗;

内置时基发生器和看门狗(WDT)输出;

内置32ⅹ8位显示寄存器,32个SEG，8个COM输出驱动, 1/4偏压;

四线串行接口;

提供VDDLCD管脚用于调整LCD操作电压;

三种数据访问模式;

八个时基/看门狗定时器时钟源;

数据模式和命令模式指令;

封装形式：LQFP44(长脚);

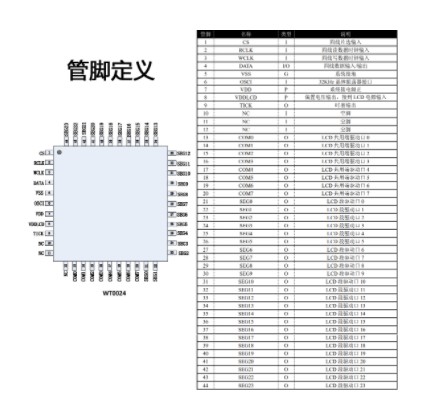

管脚定义

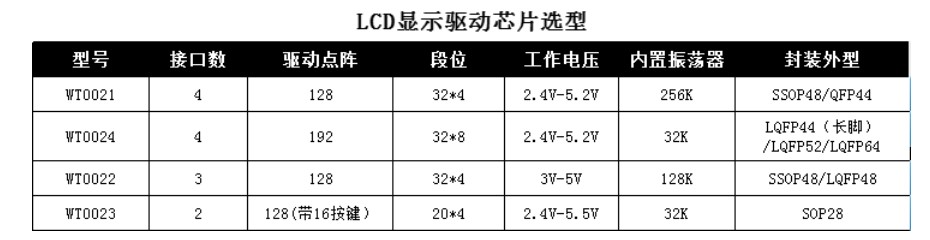

LCD驱动芯片选型表

更多详情可搜索：深圳唯创知音电子有限公司，与在线客服沟通，我们会发送一份选型表给到大家，芯片 与 模块 还可以申请免费送样服务，期待您的光临。
