LED芯片散热焦耳热分布失效分析

　　LED芯片是LED照明的核心部件，芯片温度过高会严重影响LED寿命和发光质量；散热片作为芯片的唯一散热手段，在设计中必须关注温度的分布状态；本文主要介绍使用红外热像仪对LED芯片散热片进行检测，通过分析改善散热片设计，发现材料或设计中存在的问题，提高LED产品质量。

　　8种LED设计比对，可以看出右下角的散热效果最差，而右上角的散热效果最好

　　LED芯片的温度与散热片的关系

　　LED芯片不能超过120℃，LED的使用寿命与温度成反比，如果温度过高，LED光衰会变大并影响寿命。

　　散热片起到为LED芯片降温的作用，没有散热片、散热片设计不良或散热片所选材料不当都会严重影响散热效果，导致LED 寿命缩短或引起LED变色。

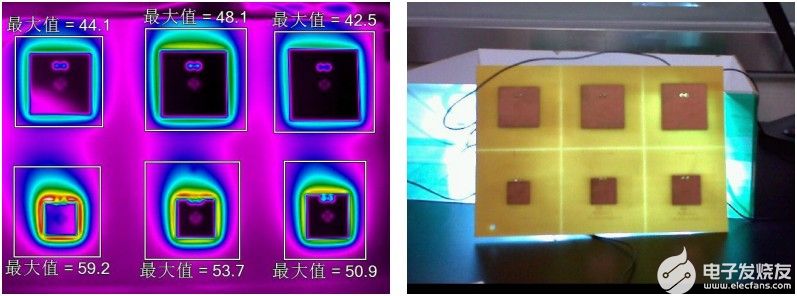

　　案例：某大型LED制造商，研发部门项目组为芯片设计散热片方案，需要兼顾散热效果和尺寸，为此设计6种散热片供研宄 ；见图示，左下、中下、右下、左上、中上、右上，依次散热片面积增大，使用相同芯片、相同输入电压电流、相同点亮时间，观测不同散热片的发热状况，为散热片的设计提供温度依据。

　　在图中，“中上”的温度为48.1℃，与散热片大小的温度趋势不符，正常推算应该在43-44℃间，

　　说明在该处的散热片设计或材料选择中存在问题。该图也可以针对面积大小和温度进行单位面积散热的定量分析计算。

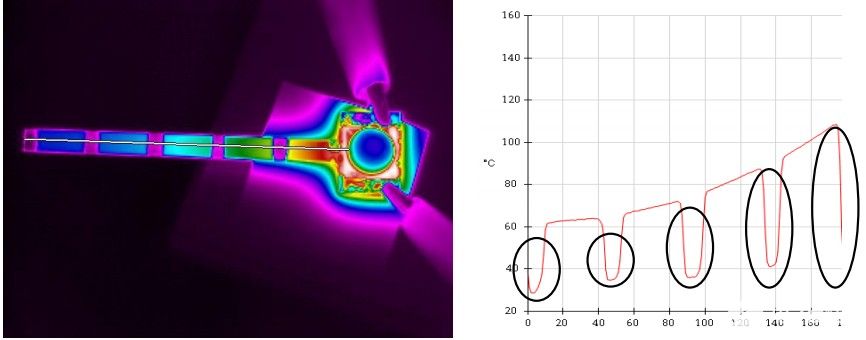

　　图中LED芯片（右侧圆形部分）使用长条状散热片，使用SmartView软件对不同距离的温度分布进行线形分析。

　　在散热片上有金属带分段，故进行温度线形分析时金属带因发射率温度偏低（黑圈处）。

正方形散热片，斜向对角温度的分布

　　行业应用

　　LED芯片或器件制造商，研发部门。
