KiCad设计可无限扩展的LED灯板

Hackster.io上看到一个开源项目 - 可以向4个方向无限扩展的8*8 LED彩色灯板，创意非常不错，是我们深圳的一家公司设计，设计文件全部开源，用KiCad设计，产品名字叫IRM Mini。

先看一下板子的大小，只有32mm * 32mm

背面是这个效果，四个边上都有+5V、GND、DIN和DOUT的引脚，能够方便地串在一起。

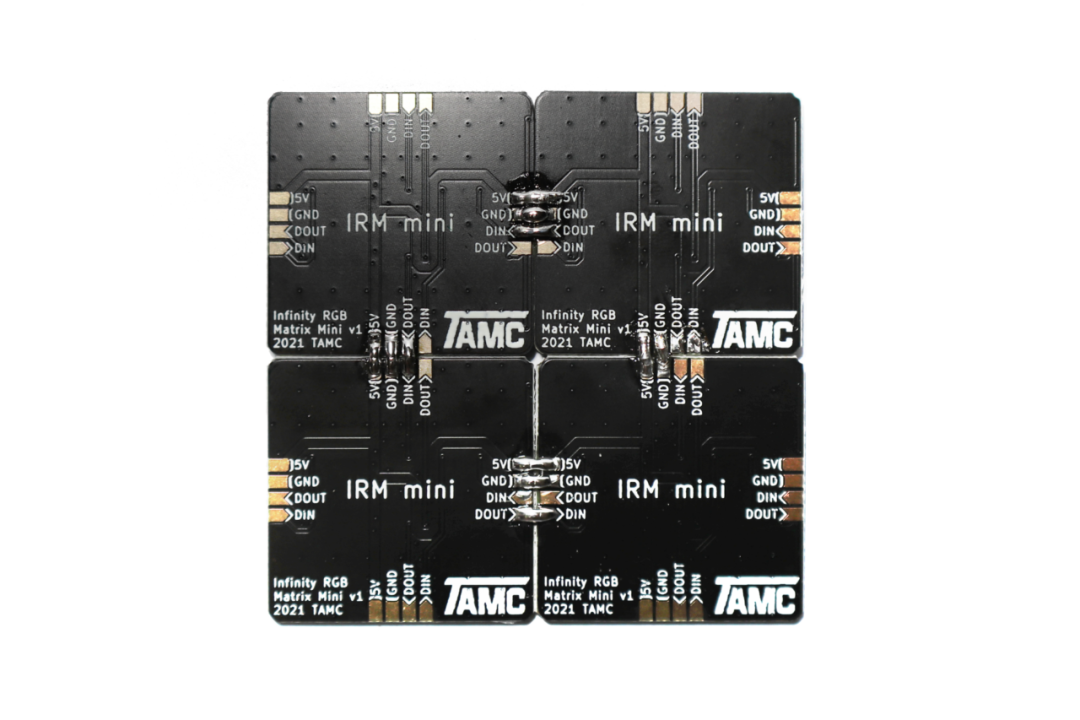

下面是串在一起的效果，只需要在背后把它们焊接在一起就可以

看一下实际的效果：

这玩意应用范围很广，通过多块的拼接，灵活度更大，比如做一些字符或图形信息显示、特殊的样式显示、桌面时钟、气象站等等。

可以显示的颜色范围：

主要的特性：

LED Package： WS2812-2020

Pixels： 8x8

Size： 4mm LED pitch， total 32x32mm

Power Rating： 3.5V~5.5V 64x12mA

Colors： 16，777，216

这个产品用KiCad设计的板子，设计文件全部开源，可以通过Arduino的8位单片机控制、支持树莓派PICO以及RP2040的案子，也可以通过ESP32或ESP8266来控制，该厂商提供了软件示例，用Arduino、MicroPython以及CircuitPython不同的版本。
