惠海半导体LED智能家居照明恒流调光芯片H7150 低

H7150是一款耐压100V的中低压线性大电流高精度LED驱动芯片，输出电流可调，仅需外接一个CS电阻就可以构成一个完整的恒流驱动电路，RCS电阻调节输出范围16-1500MA，LED端口与GND之间的压差应根据输出电流与封装功耗决定，视散热状况而定，压差不要太大。

H7150采用低压差驱动电路。

H7150内置过温保护，当温度达到130℃时，减小输出电流。

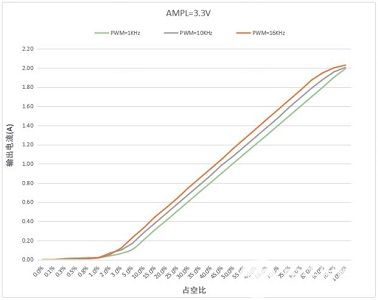

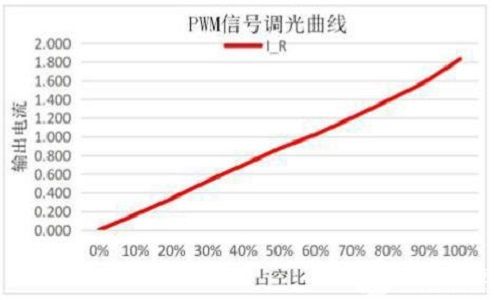

H7150外围可扩展恒流应用，输入电压高时降低输出电流。也可扩展PWM应用。

H7150采用ESOP8封装，底部散热片默认与LED端口相连。

惠海H7150特点

A.LED端口耐压100V

B.单通道大功率恒流驱动

C.外围元件简单

D.内置大电流功率MOS

E输出电流达1500mA

F.低压差启动0.5V(1000mA)

H.支持RGB输出共阳

I.芯片应用系统无EMI问题

应用领域：

灯条、电动车灯、手电筒、太阳能、LED台灯、LED矿灯、投光灯、及其他DC类LED照明
