led点阵的引脚及应用

　　led点阵的引脚

　　led点阵的引脚图如下：

　　测量方法：用能把LED点亮的万用表量，大多数的数字万用表可以点亮LED，只是非常暗淡，有些用两只1.5V电池的指针万用表可以把LED点得很亮，只用一个1.5V电池的指针万用表不能点亮LED，其实最简单的方法是用5V电源，串个1K电阻，就可以判断清楚LED点阵。也可以用数字表中的二极管档，直接测结压降，通常正向时，结压降会有显示（此时LED可能会被点亮），反向时，结压降基本上是无穷大（万用表测不出来），这种点阵一般是8X8矩阵。

　　led点阵的应用

　　led点阵的应用

　　1、在8X8　LED点阵上显示柱形，让其先从左到右平滑移动三次，其次从右到左平滑移动三次，再次从上到下平滑移动三次，最后从下到上平滑移动三次，如此循环下去。

　　分析：此任务是比较简单的，最基础的LED点阵显示应用。只需设置显示的起始地址（即起始状态），列出LED行扫描、列扫描的顺序输出，再设置一个延时即可循环显示。

　　源程序：

　　#include 《AT89X52.H》

　　unsigned char code taba［］={0xfe，0xfd，0xfb，0xf7，0xef，0xdf，0xbf，0x7f};//行扫描显示编码

　　unsigned char codetabb［］={0x01，0x02，0x04，0x08，0x10，0x20，0x40，0x80};//列扫描显示编码

　　void delay（void）//设置延时

　　{

　　unsigned char i，j;

　　for（i=10;i》0;i--）

　　for（j=248;j》0;j--）;

　　}

　　void delay1（void）

　　{

　　unsigned char i，j，k;

　　for（k=10;k》0;k--）

　　for（i=20;i》0;i--）

　　for（j=248;j》0;j--）;

　　}

　　void main（void）

　　{

　　unsigned char i，j;

　　while（1）

　　{

　　for（j=0;j《3;j++）//从左向右三次

　　{

　　for（i=0;i《8;i++）

　　{

　　P3=taba;

　　P1=0xff;

　　delay1（）;

　　}

　　}

　　for（j=0;j《3;j++）//从右向左三次

　　{

　　for（i=0;i《8;i++）

　　{

　　P3=taba［7-i］;

　　P1=0xff;

　　delay1（）;

　　}

　　}

　　for（j=0;j《3;j++）//从上向下三次

　　{

　　for（i=0;i《8;i++）

　　{

　　P3=0x00;

　　P1=tabb［7-i］;

　　delay1（）;

　　}

　　}

　　for（j=0;j《3;j++）//从下向上三次

　　{

　　for（i=0;i《8;i++）

　　{

　　P3=0x00;

　　P1=tabb;

　　delay1（）;

　　}

　　}

　　}

　　}

　　2、 数字0－9点阵循环显示

　　分析：重点是数字0－9点阵显示代码的形成：

　　如下图所示，假设显示数字“0”

　　1　2　3 4　5　 6 7 8

　　00 00 3E 41 41 41 3E00

　　因此，形成的列代码为　00H，00H，3EH，41H，41H，3EH，00H，00H；只要把这些代码分别送到相应的列线上面，即可实现“0”的数字显示。

　　同理，其他数字的显示代码可以由上可得。

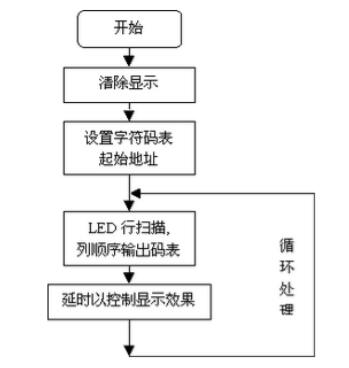

　　实验程序框图：

　　源程序

　　#include 《AT89X52.H》

　　unsigned char codetab［］={0xfe，0xfd，0xfb，0xf7，0xef，0xdf，0xbf，0x7f};

　　unsigned char codedigittab［10］［8］={{0x00，0x00，0x3e，0x41，0x41，0x41，0x3e，0x00}， //0

　　{0x00，0x00，0x00，0x00，0x21，0x7f，0x01，0x00}， //1

　　{0x00，0x00，0x27，0x45，0x45，0x45，0x39，0x00}， //2

　　{0x00，0x00，0x22，0x49，0x49，0x49，0x36，0x00}， //3

　　{0x00，0x00，0x0c，0x14，0x24，0x7f，0x04，0x00}， //4

　　{0x00，0x00，0x72，0x51，0x51，0x51，0x4e，0x00}， //5

　　{0x00，0x00，0x3e，0x49，0x49，0x49，0x26，0x00}， //6

　　{0x00，0x00，0x40，0x40，0x40，0x4f，0x70，0x00}， //7

　　{0x00，0x00，0x36，0x49，0x49，0x49，0x36，0x00}， //8

　　{0x00，0x00，0x32，0x49，0x49，0x49，0x3e，0x00} //9

　　};

　　unsigned int timecount;

　　unsigned char cnta;

　　unsigned char cntb;

　　void main（void）

　　{

　　TMOD=0x01;//启用定时器方式1

　　TH0=（65536-3000）/256;//定时3ms

　　TL0=（65536-3000）%256;

　　TR0=1;

　　ET0=1;

　　EA=1;

　　while（1）

　　{;

　　}

　　}

　　void t0（void） interrupt 1 using 0

　　{

　　TH0=（65536-3000）/256;

　　TL0=（65536-3000）%256;

　　P3=tab［cnta］;

　　P1=digittab［cntb］［cnta］;

　　cnta++;

　　if（cnta==8）

　　{

　　cnta=0;

　　}

　　timecount++;

　　if（timecount==333）

　　{

　　timecount=0;

　　cntb++;

　　if（cntb==10）

　　{

　　cntb=0;

　　}

　　}

　　}
