浅谈Avago SMT LED指示灯的功能，设置和优势

表面贴装技术（SMT）现在普遍用于电路板组件中，其中之一就是SMT LED指示器。目前，Avago的SMT LED指示器组件共有三种基本类型，分别是：HLMP / A / T-6 / 7 / P / Qxxxx圆顶形扁平顶微型灯，ASMT-Cxxx和HSMx-Cxxx / Sxxx芯片LED，和HSMx-Axxx，ASMC-PRxx，ASMT-SWxx PLCC LED。本文讨论了Avago的SMT LED指示灯的功能，设置和优势。

防潮信封包装

SMT LED组件中使用的光学级材料直接从空气中吸收水分。回流焊接到电路板上的SMT LED组件中吸收的水分通常是一个小问题。但是，在回流焊接之前，SMT LED组件中的水分吸收是一个严重问题。如果在焊接之前水分被SMT LED组件吸收，则在焊接过程中夹带的水分会变成过热蒸汽。这种过热的阀杆的压力使组件的包装破裂，从而导致灾难性的故障。因此，至关重要的是保护SMT LED组件在焊接之前不吸收水分。

为了保护SMT LED组件在运输和处理过程中不被潮气吸附，可将SMT LED组件的卷轴包装在防潮包装中，如图1所示。

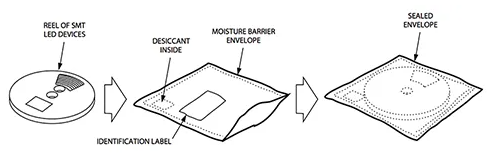

用于SMT LED指示器组件的防潮信封包装。

每个信封都包含干燥剂。为了确保防潮层密封，重要的是要保护这些信封不被钉书针之类的尖锐物品刺穿。一旦打开，SMT LED组件应根据其相应的湿度敏感性分类的建议进行处理。EIA / JEDEC JC-14.1委员会发布的联合行业标准J-STD-020，《塑料集成电路表面安装器件的水分/回流敏感性分类》为每种水分敏感性分类建立了必要的处理建议。

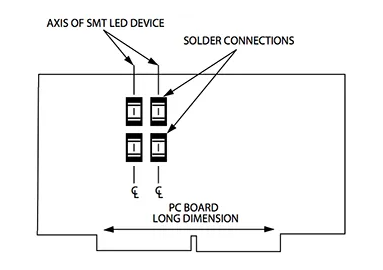

建议在PC板上使用SMT LED组件的方向，以使应力最小。

PC板焊盘设计注意事项和设备到设备的焊盘对齐

将SMT LED组件放置在电路板上，使其轴线垂直于电路板的长边，如图2所示，这将有助于减小电路板上的应力。设备在温度循环过程中。将SMT LED组件的轴平行于印刷电路板的长边方向放置会增加出现缺陷的可能性。
