何谓7段LED？7段LED电路结构

何谓7段LED？

7段LED是专门用于数字显示的数字显示模块。

因为发光二极管（LED）放置在要显示的数字形状部位，所以具有良好的可视性。也被称为“LED数字显示器”。

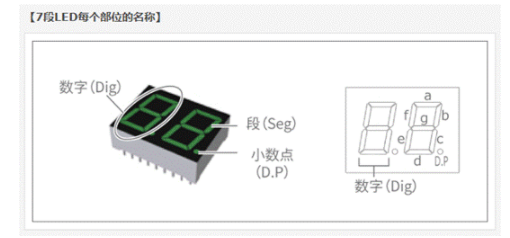

7段LED每个部位的名称

7段LED每个部位的名称如下。

•发光部（a～g）：段（Seg）

•点发光部：小数点（D.P）

•a～g的7段总称：数字（Dig）

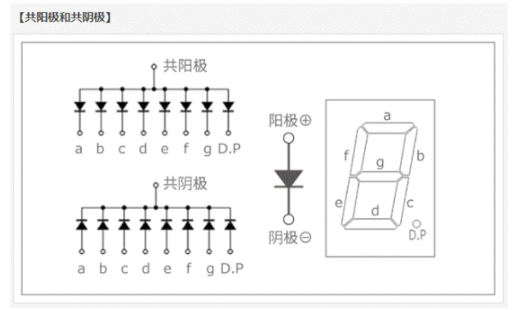

7段LED 电路结构

LED显示器有两种电路：共阳极和共阴极。

•共阳极：公共引脚（common）为阳极

•共阴极：公共引脚（common）为阴极

LED术语解释

发光强度 IV ［cd］

表示从特定方向观测到的亮度。单位为cd（坎德拉）。

比较光强时需要特别注意指向角。光强是指单位立体角内发出的光通量。

透镜作为LED封装的组成部分可以向特定方向集中光输出（用透镜集光），即使光输出小也能集光，因此光强变大。

比较技术资料时，需要根据指向角和光强进行判断。

光通量 Φv ［lm］

指从光源发射出来的全部光量。单位为lm（流明）。

峰值波长 λP［nm］

指LED发出的光谱输出值最高的波长，单位为nm（纳米）。

设计LED时采用峰值波长进行设计，但实际用人眼比较波长时使用主波长进行比较。

主波长 λD［nm］

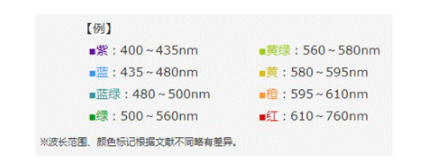

LED一般用波长表示颜色。主波长相当于眼睛看到的颜色所对应的波长，与发光波长的峰值波长有差异。

单位为nm（纳米）。

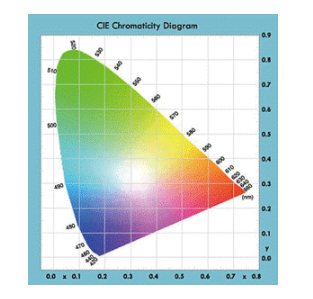

色度坐标 x， y：

L指用二维正交坐标系表示LED发光颜色的刺激值，一般使用x y坐标系。

指向角 2θ1/2［度］

表示LED光辐射的范围。单位为 “度” 。将封装倾斜观察光输出时，用于判断从输出的极限值位置能观测多大角度。将输出达到峰值一半时的角度乘以2倍（从正面看时相当于左右端）的值叫做指向角。

正向电压 VF ［V］

指有正向电流流过时，阳极与阴极之间产生的电压。单位为V（伏特）。

反向电流 IR ［A］

指阳极、阴极间施加反向电压时产生的漏电流。单位为A（安培）。
