LED 常见的规格全方面介绍分析

LED 常见的规格有哪些 ？

彩色 LED光色波长 Wave Length

波峰长（Peak Wavelength） ： 频谱中辐射能量最强的波长， λP单位nm， 特殊应用时建议参考波峰长， 例如农业用植物照明。

主波长（dominant wavelength） ： 肉眼辨识光的颜色， λD单位nm， 应用于景观照明。

白光 LED光色

色温（Color Temperature） ： 金属在某个温度呈现的颜色， 单位 ºK（凯氏温度）

相对色温（Correlated Color Temperature） ： 不相同颜色但相同色温。

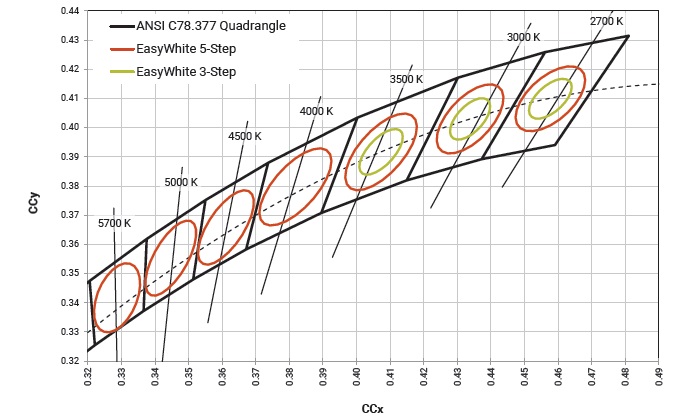

色容差Duv ： 肉眼辨颜色差异的机率， 单位SDCM.（麦克亚当椭圆）， 例如 3-step.

色座标 ： 白光LED 或是以萤光粉混色发出的彩色光LED 会以色座标来标示是光色规格。

光强度/ 亮度 / cd

光强度， 辐射通量（radiant flux） ： 彩色光源或是不可见光的光强度单位， 单位mW

亮度（luminous flux），光通量 ： 白光或是可见光的光强度单位， 单位流明（lm）， 没有方向性。

cd （luminous intensity） 烛光 ： 单位出光角光强度（cd= lm/sr）， 低功率 LED 多用cd 来标示亮度， 有方向性。

演色性指数（color rendering index） ： CRI 为光色与太阳光光色相比的相似程度， 太阳光CRI为100， 被光照射到的物体的色彩还塬度。

驱动电压 （Forward voltage） ： LED 要达到额定输出功率需要提供的电压。

典型驱动电流 （Typical Forward current） ： LED 建议的驱动电流或是定义LED 规格的测试电流， 提供给LED 的电流会影响LED 的输出亮度以及LED 温度。

最大驱动电流（Maximum Forward current） ： LED製造商额定LED 恆常能承受的最大驱动电流， 但LED 须保持在某个温度以下， 避免LED 过热烧毁。例如高工率LED 标示 3000mA， 低功率LED 驱动30mA.

瞬间最大驱动电流（Peak Forward current） ： 多标示于低功率LED.

发光效率 （lm/W） ： 亮度 / 功率， 功率越大时效率越低。

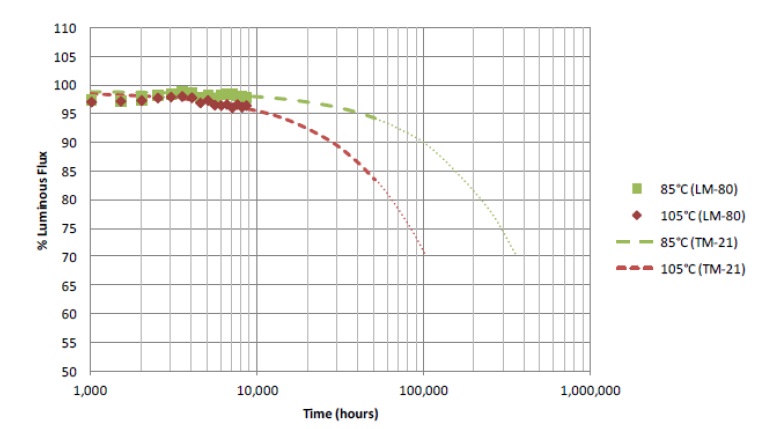

亮度维持时间 ： 维持某一输出亮度比例的持续时间， 例如L70 5万小时（70%亮度可维持5万小时）。

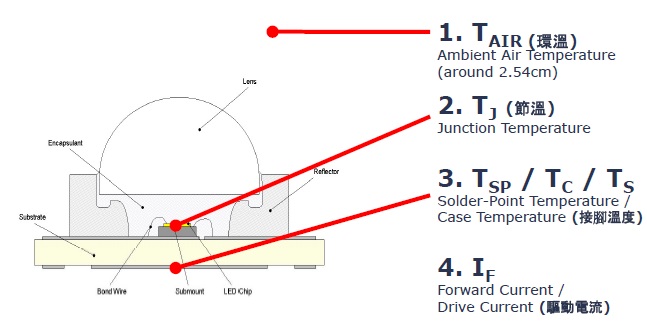

LED 温度 ： LED Tj 节点温度， LED tsp接脚温度。 高功率LED 多标示Tj 85， 低功率LED 标示Tj25或是Tc 25.

热阻 ： 两点的温度差 / LED 功率， 例如（LED结温-接脚温度）/LED功率。 LED热阻越低散热效率越好， 高功率LED 热阻较低功率LED 低。

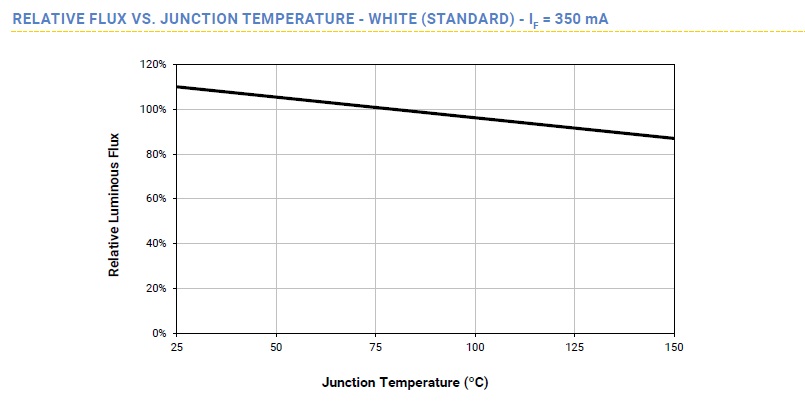

温度VS 亮度衰减 ： LED 温度越高亮度衰减越多。

温度 VS LED 驱动电压 ： LED 温度上升电压会下降

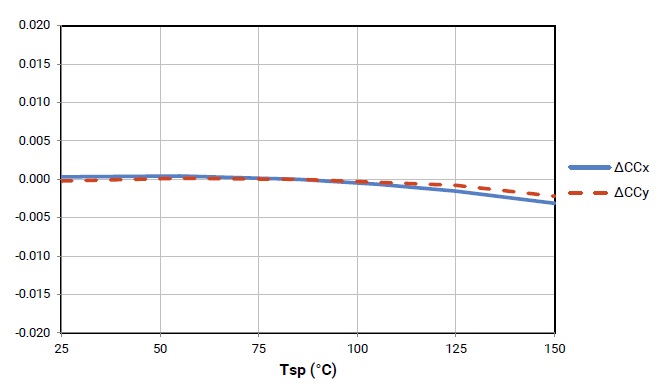

温度 VS 波长/色座标偏移 ： LED 温度会影响波长以及色座标。

温度 VS 发光效率 ： LED 温度会影响LED 发光效率， 温度越高LED 电光转换效率越低。

温度VS亮度维持率 ： LED 温度越高， 能维持固定亮度的时间越短。

驱动电流 VS 发光效率 ： LED 驱动电流越高， 亮度的提升比例越低。

驱动电流 VS 驱动电压 ： LED 驱动电流越高， LED 驱动电压越高。

驱动电压VS亮度维持率 ： LED 驱动电流越高， 能维持固定亮度的时间越短。

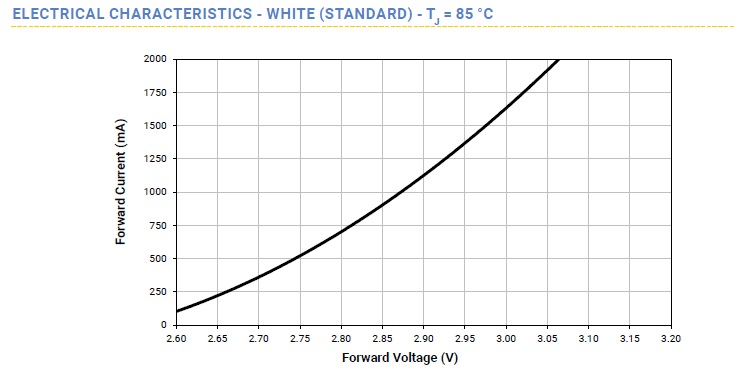

LED 电压 VS 电流 ： LED 电压电流的比值。

LED 尺寸 ： LED 长宽高规格， 有无dome lens 或是平的。

LED 接脚尺寸 ： 以LED 长宽规格为主， 例如3535 为3.5mmx 3.5mm， 低功率LED 有些会以IC 零件规格来定义尺寸， 例如0402. 0.4mm × 0.2mm， PLCC3 等等。

LED 发光面面积大小 ： LED 面积有多大用来发光， 发光面越小越容易控制光形。

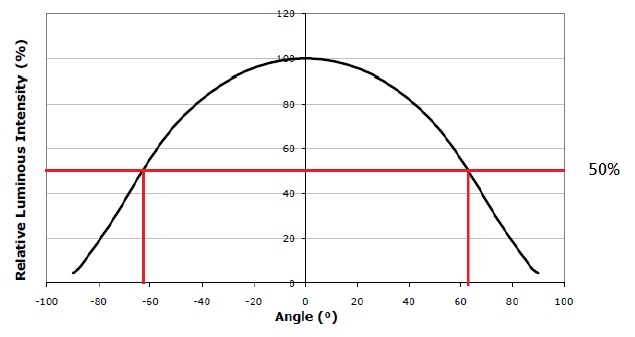

LED 出光角度 ： LED 有效光强度50%的角度。

LED 出光场形 ： LED 光的形状， 光强集中度， 中心光强度。

LED 功率大小 ： LED 驱动电压 x 驱动电流， 高功率LED 多为1W以上， 甚至COB 类型的LED 单颗可以高达200W， 低功率LED 一颗却只有 0.05W.

LED湿敏等级（Moisture Sensitivity Levels） ： MSL 等级， LED 过 reflow 前的保存方式需参考湿敏等级， 等级越低越要依照製造商要求的条件小心保存。

最高耐温 ： LED 晶片可承受温度， 建议以LED亮度维持时间来设计LED 的驱动方式， 例如Tj 105度。

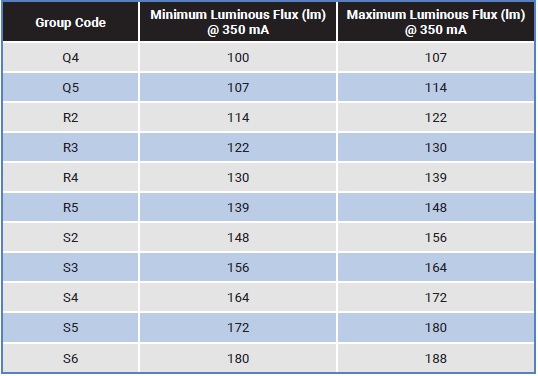

分档规格 ： LED 各项规格的分级条件， 例如亮度为 120lm是以驱动350mA， Tj 85为测试条件。
