LCD驱动电路分析 绿、红、蓝三个节点波形产生

在嵌入式系统里，较多场合需要LCD人机界面。分析以下LCD驱动电路。

LCD_VIN是3.6~5V，经过DC/DC burst升压得到LCD_AVDD，LCD_AVDD为LCD需要的模拟电压，根据LCD实际情况调整FB脚电压确定，这里假设是10V。

VGH是LCD的开关管的开启电压，假设这里需要15V，VGL是LCD开关管的关闭电压，假设这里需要-6.8V。

这里比较有意思的是VGH和VGL的产生。

以下给出绿、红、蓝三个节点的波形：

绿：

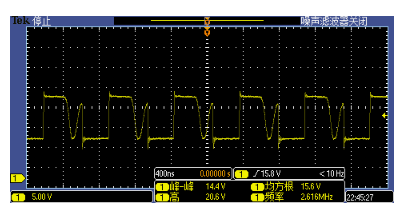

红：

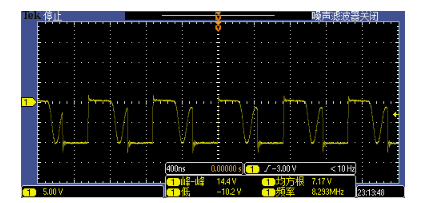

蓝：

绿点为开关电源的开关波形，红点为绿点向上偏移10V，蓝点为绿点向下偏移10V。

绿点的电压就不分析了，开关波形。

红点波形生成过程：

当绿点“低电平”，LCD_AVDD通过二极管1-3对C165充电，经过若干周期，C165两端电压约为LCD_AVDD，红点“低电平”。

当绿点”高电平“，根据电容两端电压不能突变，可以知道红点出现”高电平“，此时红点电压比LCD_AVDD高，二极管1-3断开，二极管3-2导通，C165放电。

蓝点波形生成过程：

当绿点“高电平”，此时通过二极管3-2对C171充电，经过若干周期，C171两端电压约为绿点”高电平“即LCD_AVDD，蓝点”高电平“。

当绿点”低电平“，根据电容两端电压不能突变，可以知道蓝点出现”低电平“，此时蓝点电压比GND低，二极管3-2断开，二极管1-3导通，C171放电。

在VGH和VGL轻负载的条件下，红点和蓝点经过RC整流可以维持在20V和-10V，并经过稳压管钳压得到目标电压。此升压和反压电路只能在清负载条件下。
