品佳推出英飞凌ICL5101 集成PFC+LLC 的LED商业照明方

致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下品佳推出英飞凌ICL5101 集成PFC+LLC 的LED商业照明方案。该解决方案有助于帮助客户进一步降低系统成本，旨在满足高性能、高可靠性系统的商业照明应用的需求。其典型应用包括：室内及室外LED 照明、高/低棚照明、街道照明、停车场及天棚照明、办公室照明、零售以及商店照明。

大联大品佳代理的英飞凌LED谐振控制器ICL5101，内部集成了PFC和LLC：PFC级工作在DCM模式和CRCM，在低负载状态下极为稳定；内部集成驱动，可以做到更高的功率密度；ICL5101频率参数由简单的电阻调整，更加方便设计计算和参数控制；支持全面的保护功能，包括短路、过压、过载，确保LED驱动检测到故障条件下，保护LED驱动器和LED负载。

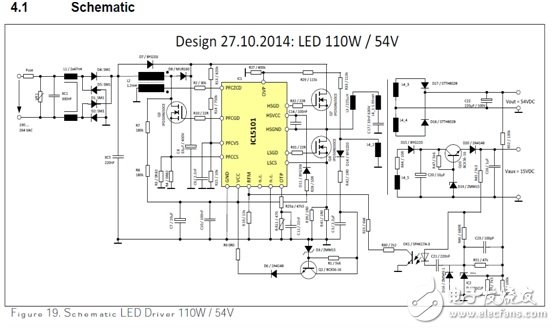

图示1-大联大品佳代理的英飞凌ICL5101集成PFC+LLC的LED商业照明方案原理图

大联大品佳代理的英飞凌ICL5101 集成PFC+LLC 的LED商业照明方案特色：

支持90V—305V全电压输入；

更少的外围元器件，更高的可靠性；

仅用电阻调整参数；

可使用环境温度 -40 °C to +125 °C；

负载调整率0.1%，无噪音，支持调光功能；

集成完整的保护功能及温度保护；

超快启动时间《 200 ms；

FPC 》 95 %，THD 《 10 %；

效率高达 94 %。

PFC功能设置

PFC正在工作在CRM模式，在轻载模式下工作在DCM模式，确保在调光到0.1%的情况下没有噪音；

优化改善THD；

PFC输出电压可调。

半桥谐振功能设置

采用无磁芯变压器技术的650V半桥驱动器；

自适应死区时间500 ns – 1.0 μs；

可调整过载，短路，开路检测；

容性负载检测；

优化启动瞬间的磁饱和现象控制。

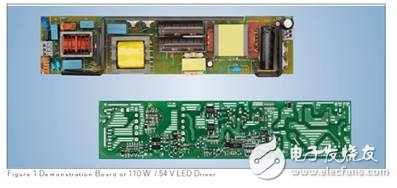

图示2-大联大品佳代理的英飞凌ICL5101集成PFC+LLC的LED商业照明方案Demo板
