关于剥除导线油漆绝缘层的填充剥除、抖动剥除

LED灯作为第四代光源，具有节能、环保、长寿等优点，此外， LED灯带具有显示效果好、装饰美观，因而被广泛应用于家具、汽车、广告、照明、轮船、酒吧等行业。

在实际制造中，LED灯带上有规律地分布着LED灯，为了能让贴在导线上的LED灯可以导电，需要将贴片位置上的油漆绝缘层剥除，露出铜线位，为后续贴片封装做好准备。

LED灯带市场需求高、生产量大，因此对灯带导线的生产效率提出了很高的要求，目前采用激光处理手段剥除导线油漆绝缘层主要有填充剥除、抖动剥除两种方式，下文对比了两种剥除方式的效率差异。

一、实验说明

LED灯带导线绕在铝管上，剥除导线上一定宽度的油漆绝缘层，露出铜线，在铜线位置贴上LED灯珠，将贴有灯珠的导线从铝管上取出，封装外壳，即可形成LED灯带。

                                                                                                                                                             灯带导线

                                                                                                                                                             剥除油漆层

LED贴片处放大效果

二、实验测试

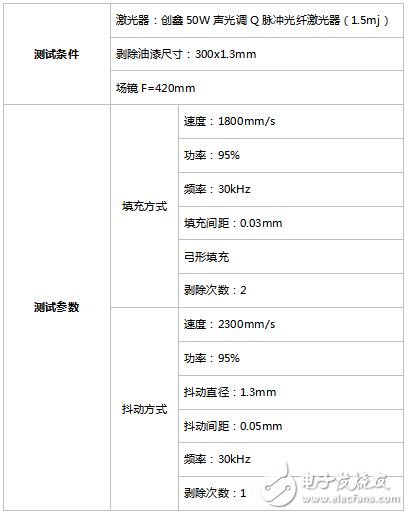

1、测试配置

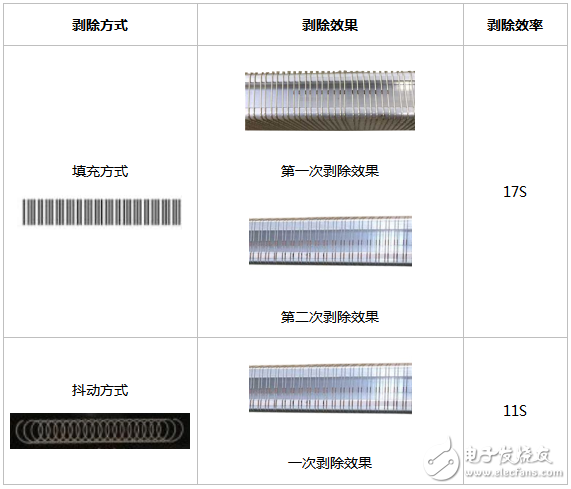

2、实验结果

三、工艺分析

1、LED灯带导线，采用填充方式，需两次才可将导线表面油漆绝缘层剥除干净；采用抖动方式，可一次性完成，效率提高0．5倍；

2、LED灯带导线，采用抖动方式一次性剥除干净，可实现流水线操作，提高生产效果；

3、使用创鑫激光 50W声光调Q脉冲光纤激光器，可实现大范围（300x300mm）剥除干净导线油漆绝缘层。
