自制led手电筒_简单led手电筒电路图

　　自制led手电筒步骤

　　工具/原料：

　　电烙铁

　　手磨

　　美工刀

　　350欧姆电阻1个

　　IN4007发光二极管1个

　　硅橡胶和导热固化胶

　　AB胶

　　1WLED1个

　　15度聚光透镜1个

　　18650锂电池（要带充电保护板的）1个

　　AMC7135稳流芯片1个

　　内径21mm的不锈钢管一支

　　开关1个

　　热缩管

　　导线

　　方法/步骤：

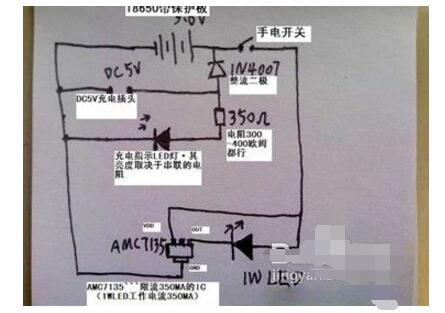

　　1.工作原理

　　2.焊接稳流芯片和LED

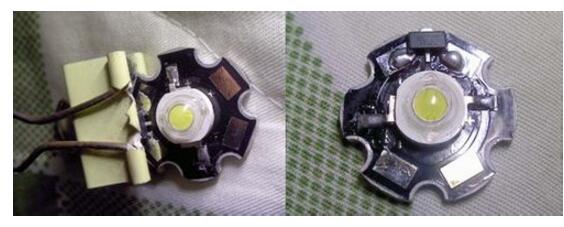

　　将7135IC平放在LED的PCB面，用书夹子夹住然后焊接，焊接好的样子

　　3.接线

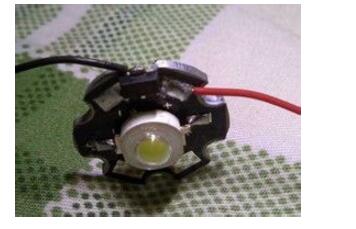

　　按照电路图的说明，红线接LED正极，黑线接7135IC的GND脚

　　4.加工聚光透镜

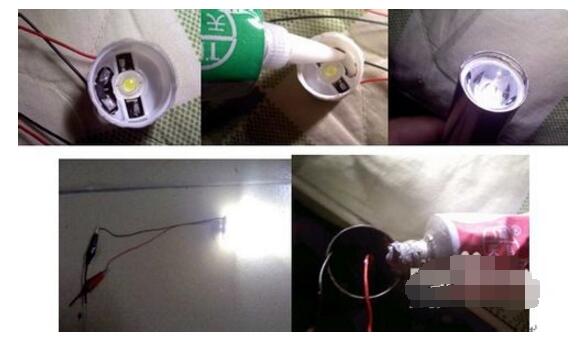

　　装好LED涂上硅橡胶提高防水防尘性能，装好透镜点亮测试，不错，亮了

　　将透镜装进不锈钢管，从尾部扯出电线，倒进导热固化硅胶以便把LED的热量传到不锈钢管
