带有LED警示灯的骑行夜服设计

近年来，夜间骑车或跑步遭遇不幸的事件时有发生，这往往是因为在转弯或者高速行驶的过程中，汽车司机受限夜间视场，来不及避让而造成的。传统的夜行服大多采用被动方式，即由反光材料制作而成，在暗光条件下工作的人员广泛使用，由于利用的是反光原理，只有在灯光照射下才能进行反光，而且不同灯光照射产生的反光效果不同，因此大大限制了夜光服的使用场合和使用人群。有些主动发光的LED灯，发光面很小，强度较弱，无法起到好的警示作用。

本文设计了一套带有LED警示功能的骑行夜服，能够在夜晚自主发光，该夜行服可为需要在夜间出行的骑行者或跑步者起到好的保护作用。

1、系统方案总体设计

系统总体框图如图1所示，以STM32单片机为主控制核心，包括LED驱动电路、LED灯泡、控制按键、电量检测电路及低电量声光报警电路等部分。其中主控制器完成整个系统的控制，扫描控制按键的变化情况，输出相应的PWM控制信号给LED驱动电路；电池电量检测电路输入电池电压变化的检测信号给主控制器，主控制器检测该信号后判断当前电池电量是否正常，如果检测到电池电量过低则输出控制信号，开启声光报警电路，同时关闭LED灯。

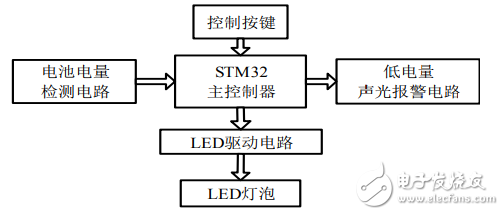

图1  系统总体设计框图

2、LED布局及驱动电路

2.1、LED布局

设计的LED可依据使用者的喜好，切换白、蓝、红等3种光进行照明，使用的LED灯带为SMD3528/60LED/5V软灯条，以保证穿着的舒适性。LED整体布局如图2所示，设计了左转向、右转向、常亮等3个区域，可满足骑行者转弯和直行时的警示需求。LED灯布置在荧光布上，以增加反光面积、减少LED灯带的使用，从而减轻重量。

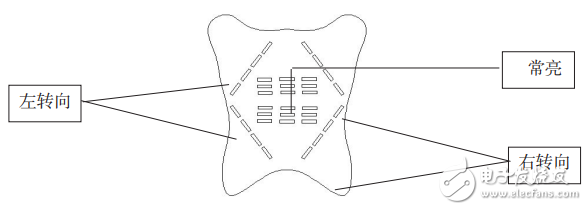

图2   LED分布示意图
