COB封装中LED失效的原因分析

cob封装介绍

COB封装全称板上芯片封装（Chips on Board，COB），是为了解决LED散热问题的一种技术。相比直插式和SMD其特点是节约空间、简化封装作业，具有高效的热管理方式。

COB封装即chip On board，就是将裸芯片用导电或非导电胶粘附在互连基板上，然后进行引线键合实现其电气连接。如果裸芯片直接暴露在空气中，易受污染或人为损坏，影响或破坏芯片功能，于是就用胶把芯片和键合引线包封起来。人们也称这种封装形式为软包封。

COB封装即chip On board，就是将裸芯片用导电或非导电胶粘附在互连基板上，然后进行引线键合实现其电气连接

如果裸芯片直接暴露在空气中，易受污染或人为损坏，影响或破坏芯片功能，于是就用胶把芯片和键合引线包封起来。人们也称这种封装形式为软包封。

COB封装中LED失效的原因分析

虽然从技术角度LED芯片理论寿命可达100000H，但由于封装、驱动、散热等技术的影响，应用到普通照明类的光源或灯具寿命也只能达到30000H，甚至市场上也存在很多用不到半年就会出问题的产品。如何提高LED照明产品可靠性问题也一直是企业需要解决的问题。

LED照明产品失效模式一般可分为：芯片失效、封装失效、电应力失效、热应力失效、装配失效。通过对这些失效现象的分析和改进，可对我们设计和生产高可靠性的LED照明产品提供帮助。

基于COB的LED产品特点

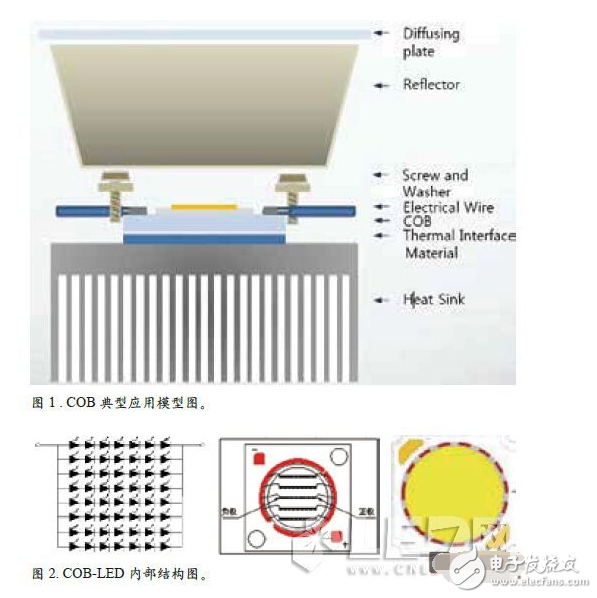

LED照明产品由三个主要部件组成，即散热结构件、驱动电源和照明部分。照明部分由光源和二次光学配光组件（如透镜、反射镜和扩散板）组成，典型应用模型见图一。做为LED照明产品中的光源部分是核心部件，是实现光电性能的基础器件。而基于COB技术是光源的一种封装形式，其本身不再需要任何自动表面贴装过程，只需要将正负极简单引出焊接即可组装到基体或照明灯具。如图1显示了其在LED照明产品中重要的关键组件。这些组件是，尤其是COB在大多数情况下，均是采用手工组装。这就造成在生产过程中很可能要比在一个自动的过程中产生更多潜在故障。
