led灯带控制器怎么用

　　AEM-3600RC多功能LED控制器是一款通用型高性能的整体变色功率型控制器，采用目前最先进的PWM（脉宽调制）控制技术；可控制所有四线三回路（共阳极）LED全彩灯饰产品。

　　AEM-3600RC控制器选用RF遥控器控制，不受方向和障碍物限制，在有效距离内都能对控制器发送控制命令。对RGB的小功率和大功率LED灯具都可以控制，控制小功率LED灯具是按功率计算控制数量，控制大功率LED灯具是提供PWM信号，一台控制器可以控制无限个大功率LED灯具。

　　AEM-3600RC控制器性能参数

　　电源输入：DC12V-DC24V

　　速度选择：8级

　　输出负载电流：6A/路×3路

　　整体亮度调节：8级

　　输出总功率：1～90W（5V）

　　工作温度：-35℃－55℃

　　1～220W（12V）1～450W（24V）

　　外形尺寸：L211×W40×H30（mm）

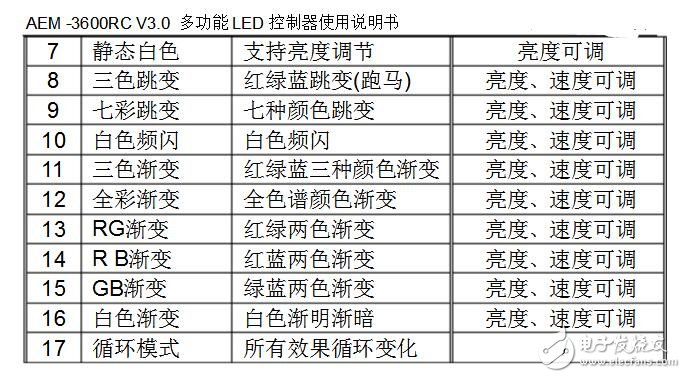

　　变化模式选择：17种

　　包装尺寸：L215×W43×H33（mm）

　　灰度级：最高RGB各256级

　　毛重：210克

　　遥控距离：有障碍物50米，正常100米

　　AEM-3600RC功能特点

　　1、可按键控制和RF无线遥控控制，可靠遥控距离为50米。

　　2、自动适应DC12-24V工作电压范围内的LED灯具。

　　3、0N/OFF开关控制器功能。

　　4、三通道RGB全彩控制，每路最大输出至6A。

　　5、17种跳、渐变变化模式，灰度级最高RGB各256级。

　　6、可独立选择每种变化模式的变化速度和调节亮度

　　7、变化暂停功能，可保持当前LED灯具灰度级和颜色。

　　8、功能恢复键，在调乱的情况下可恢复出厂设置。

　　9、配合3060功率扩展器联机使用，可无限的放大输出功率

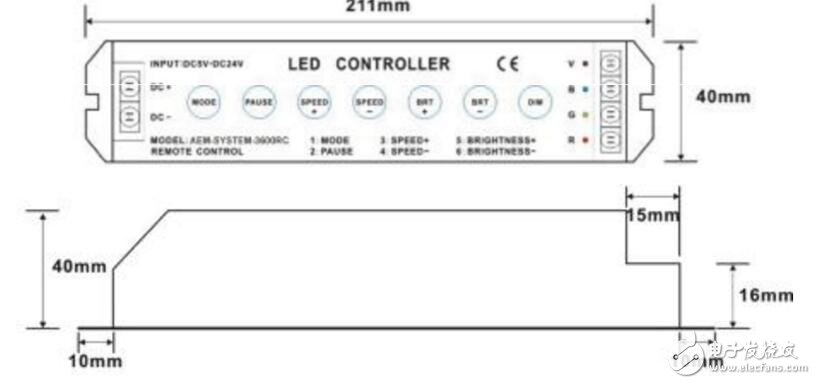

　　AEM-3600RC控制器外型尺寸

　　AEM-3600RC控制器使用说明

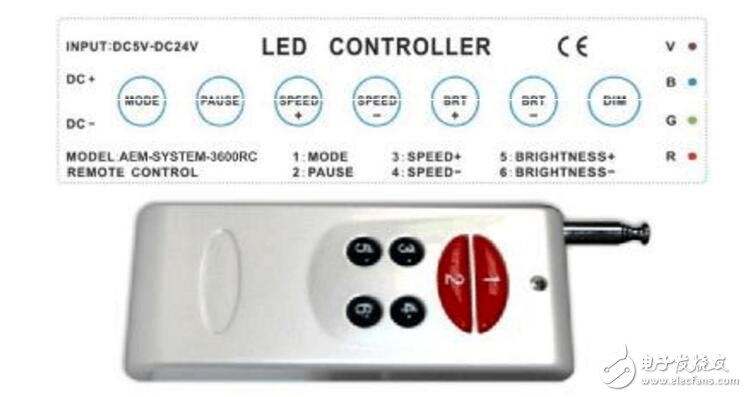

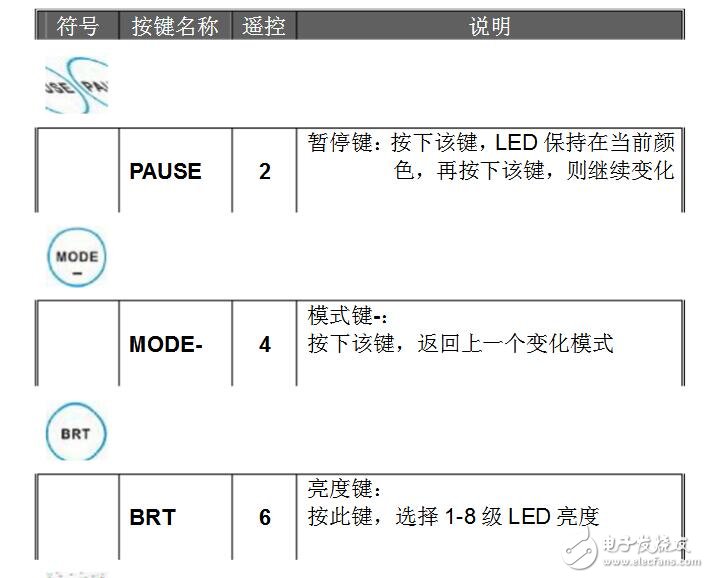

　　控制器有7个功能设置键：ON/OFF、PAUSE、MODE+、MODE-、SPEED、BRT、RESET前6个按键分别对应遥控器的1、2、3、4、5、6按键。

　　单机连线示意图

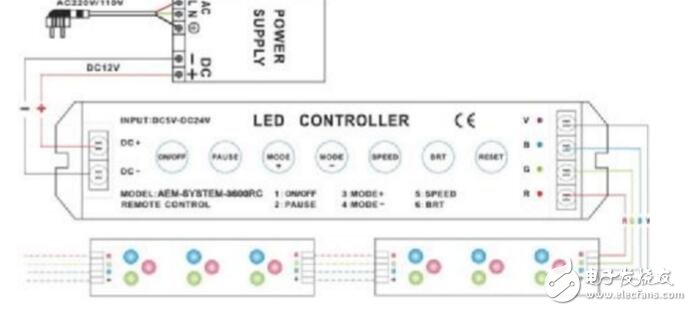

　　1、 下图以连接全彩小功率LED模组为例

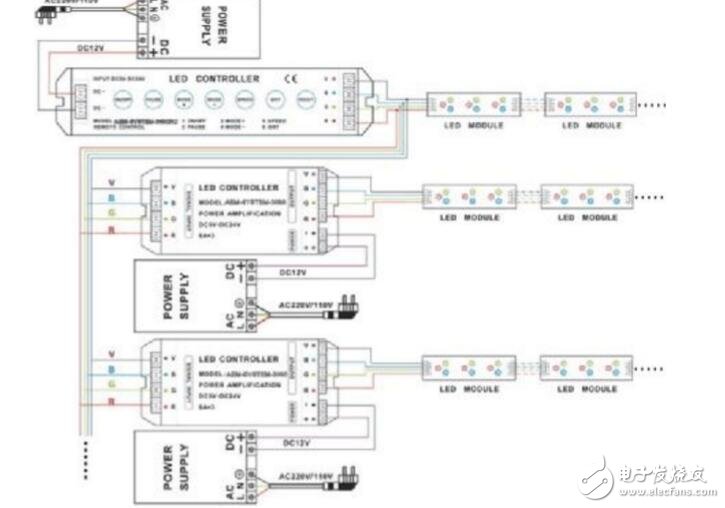

　　2、 下图为连接大功率LED灯具，可以连接各种大功率灯具，控制器在只提供信号驱动灯具内部的恒流IC，电源根据灯具工作电压和功率另外提供，单机控制器可以并联无限数量大功率LED灯具。

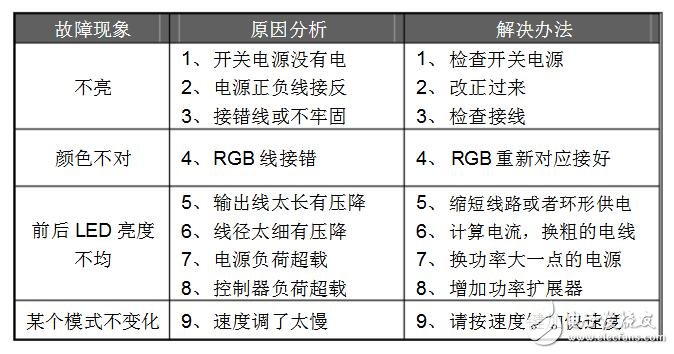

　　故障分析和解决方法
