无需电阻器，实现 LED 高效调光

采用电池驱动单 LED 时，效率是关键。高效使用电池能量并将其转换为光输出可延长电池使用寿命，降低成本并为最终用户减少麻烦。首先要实现高效开关功率转换，接下来是与上一步同等重要的调光。在不需要如此高亮度的照明时，调光可帮助用户减少光输出，进而降低电池电源消耗。调光与高效率功率转换相结合，可最大限度地延长智能手机和血糖仪等设备的电池使用寿命。

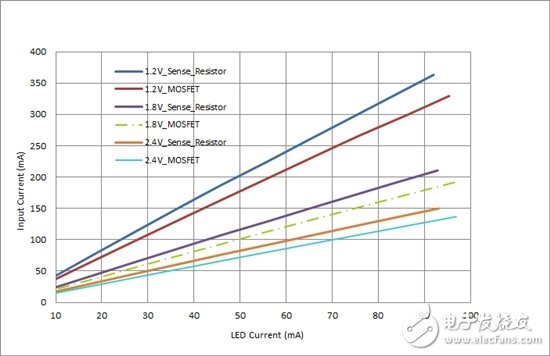

通过 a) 检测电阻器与 b) 功率级中的 MOSFET 对比 LED 电流调节。

使这些器件在驱动 LED 时更高效的进一步方法是提高开关功率级自身效率。每个 LED 驱动器中的重要损耗都是电流感应元件（通常是检测电阻器）损耗。作为电阻器，所有通过它的电流都会造成损耗，消耗电池。为了严格控制 LED 电流（与光输出成正比），通常将电阻器用作感应元件。LED 电流通过该电阻器路由，并通过 LED 驱动器测量和调节产生的电压。虽然简单，但遗憾的是对一个单 LED 驱动器来说，这也是相对较大的损耗。

在大多数开关电源中，在功率级中提供一个 MOSFET，其可代替电阻器感应 LED 电流。这种方法需要对电流信号进行更多的处理，但当将其集成至 LED 驱动器 IC 内部时，就可消除用户使用的复杂性。这种方案十分简便，可实现更高的效率效果。此外，设计中也不再需要使用可能成本更高的较大检测电阻器！例如，在使用检测电阻器或 MOSFET 感测 LED 电流时，我对 TPS61260 LED 驱动器的输入流耗进行了对比。如欲查看该设计的全面分析，请点击这里（LEDs Magazine 可能需要登陆才能查看），点击这里则可对其进行测试。
