基于LinkSwitch-PL的LED典型可控硅调光设计案例

　　LinkSwitch-PL系列高集成度单片离线式开关IC适合LED照明应用，可设计出单级隔离（或非隔离）、带功率因数校正的恒流输出驱动器。非隔离设计与低成本的可控硅调光器兼容，可提供》300:1的调光范围。低元件数可轻松满足LED替换灯设计的空间受限要求（例如，A19和蜡烛灯的尺寸），同时》0.9的PF、低THD值和谐波输入电流可使单个驱动器设计适用于全球范围。

　　本指南旨在帮助工程师设计为LED负载提供恒流驱动的隔离或非隔离的AC-DC电源。本应用指南提供详细指导，介绍如何使用PIExpert™软件的组件PIXls设计表格、如何选择关键元件以及如何优化设计（特别是针对可控硅调光器的设计）。LinkSwitch-PL同时适用于反激式和降压-升压式拓扑结构，但本文档仅述及反激式拓扑结构。

　　对于如何用PIXls设计表格进行升压-降压式拓扑结构设计的支持，我们已做计划，将在单独的指南中提供。除了本指南之外，读者还会发现参考设计套件（RDK）非常有用。每个套件中都包括功能完备的工程原型样板、工程报告及器件样品。

　　基本电路结构

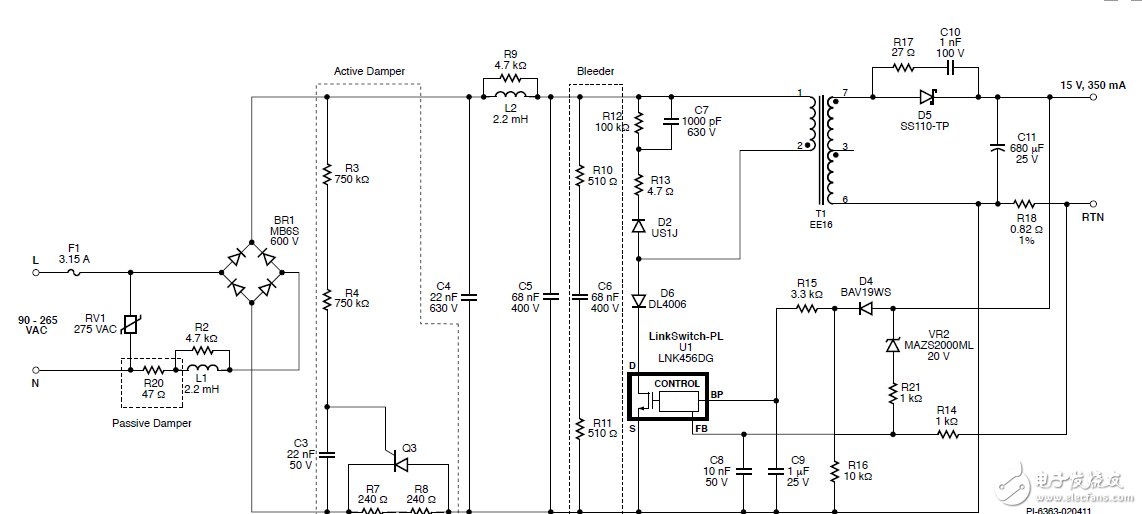

　　上图是一款可控硅调光、非隔离LED驱动器的典型应用电路图。要求与可控硅相位角调光器接口的电路功能块被标注为PassiveDamper（无源衰减电路）、Active Damper（有源衰减电路）和Bleeder（泄放电路），对于非调光应用可将其移除。
