电子工程大咖的EMC整改秘诀

　　一、电容的滤波作用

　　即频率f越大，电容的阻抗Z越小。

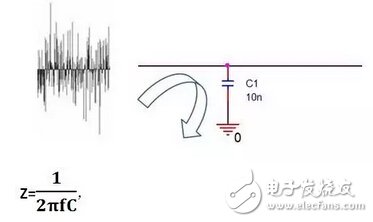

　　当低频时，电容C由于阻抗Z比较大，有用信号可以顺利通过；

　　当高频时，电容C由于阻抗Z已经很小了，相当于把高频噪声短路到GND上去了。

　　二、电容滤波在何时会失效

　　整改中常常会使用电容这种元器件进行滤波，往往有“大电容滤低频，小电容滤高频”的说法。

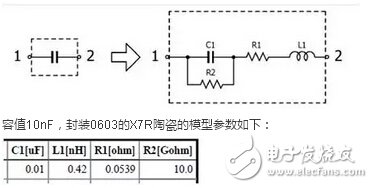

　　以常见的表贴式MLCC陶瓷电容为例，进行等效模型如下：

　　由于等效模型中既有电容C，也有电感L，组成了二阶系统，就存在不稳定性。对电路回路来说，就是会发生谐振，谐振点在如下频率处：

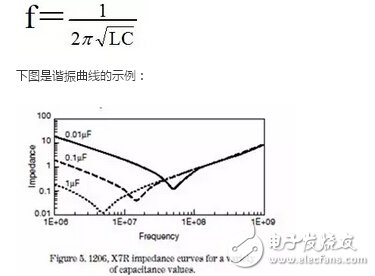

　　下图是谐振曲线的示例：

　　即常说的在谐振点前是电容，谐振点之后就不再是电容了。

　　三、LC滤波何时使用

　　如果串联电感L，再并联组成C，就形成了LC滤波：

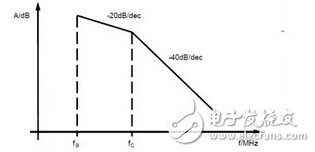

　　单独一个电容C是一阶系统，单独一个电感L也是一阶系统，在幅值衰减斜率是-20dB。但LC组成的二阶系统，幅值衰减斜率是-40dB，更靠近理想的“立陡”的截止频率的效果，即滤波效果更好。
