干货！兼容电子式镇流器的高功率因数LED驱动控

　　据美国能源部报告预计， 2016年美国照明市场总体规模将达到251亿美元。美国市场对中国企业而言是最大的海外市场，堪比整个欧洲。美国LED球泡灯在用量由2012年的1990万支增长到2014年的7770万支，也只占美国A型灯泡在用量的2%，而2014年美国A型灯泡总在用量是32.7亿支，其市场空间巨大。

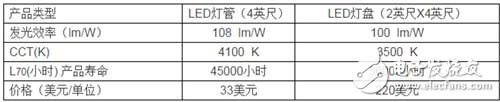

　　这份报告中，还详细论述到美国LED灯管在用量由2012年的40万支增长到2014年的270万支，LED一体化灯具从2012年的70万套增长到2014年的980万套，但使用LED的灯管和灯具加起来也只占美国管型灯具总在用量的1%，而2014年美国管型灯具总在用量为9.87亿套，具有巨大的增长潜力。

　　但是，由于传统照明线路中普遍采用电子式镇流器驱动的方式，再加上国外人工成本偏高更改其原有照明线路代价偏大， 所以如何设计出既能符合电网直接输入要求（PF》0.9）又能兼容电子镇流器输出的LED灯具，成为了现在LED企业亟需解决的问题。

　　电子式镇流器

　　如果要做到兼容电子式镇流器，那么首先得了解其基本工作原理。

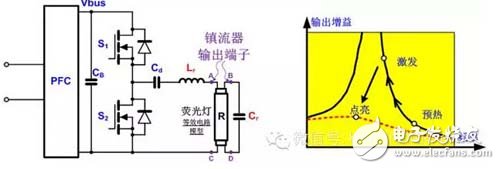

　　一般电子式镇流器采用两级电路结构：前级APFC满足输入功率因数和THD要求，一般为闭环恒压输出控制；后级采用LC定频振荡电路设计输出高频交流信号（40-120kHz）。

　　由上图可见，荧光灯可以等效为理想电阻，那么正常点亮荧光灯的过程其实就是改变LC谐振网络的输出增益的过程。同时也可以看到，由于电子式镇流器LC振荡电路采用开环式控制方式，所以其本身对所拖动荧光灯的型号（即荧光灯的等效阻抗）也是有所选择的。

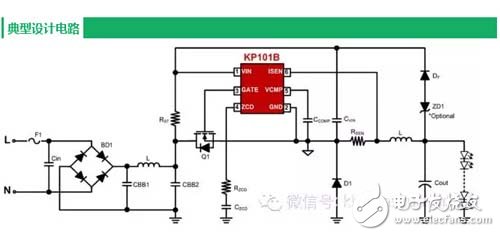

能与成本完美结合的解决方案--- KP101B

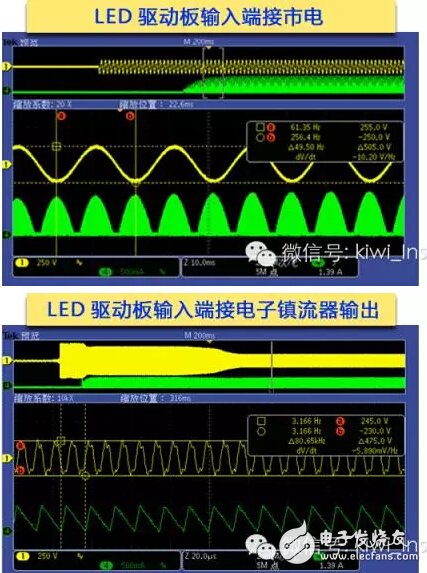

两种模式自动识别
