LED路灯电源设计电路

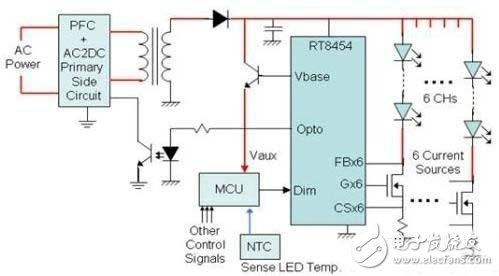

　　如下图的方案应该是目前效率最高、电路成本最低的方案。直接用光电耦合器对初级侧电路进行回溯控制， 调节输出电压。相对于其它传统方案，该方案的开关损耗少。将CS的电压固定在0.25V，对6串LED分别做恒流控制。IC会侦测FB的位置，将电压最低 那串LED固定在 0.5V。此时由于各串LED的Vf值的总和不同，产生的压降会落在MOS管上，导致一些损耗。如果是一般对Vf分BIN筛选过后的LED，损耗应该可以 控制在2%以内，少于一般的开关损耗。该方案的优点是效率高、成本低，缺点是AC输入、需要较多的研发成本。该方案适用于可以用AC直接输入的路灯。
