降压恒流高亮度LED驱动电路设计图

　　MAX16819/MAX16820是降压恒流高亮度LED （HB LED）驱动器，为汽车内部/外部照明、建筑和环境照明、LED灯泡如MR16和其他LED照明应用提供具有成本效益的解决方案。工作于4.5V至28V输入电压范围，并且有一个5V/10mA片上稳压器。输出电流由高边电流检测电阻调节，专用PWM输入（DIM）可实现宽范围的脉冲式亮度调节。

　　非常适合需要宽输入电压范围的应用。高边电流检测和内置电流设置电路可使外部元件的数量最少，并可提供±5%精度的 LED电流。在负载切换和PWM亮度调节过程中，滞回控制算法保证了优异的输入电源抑制和快速响应。MAX16819具有30%的电感纹波电流，而 MAX16820具有10%的纹波电流。这些器件可工作于高达2MHz的开关频率，从而允许使用小型元件。

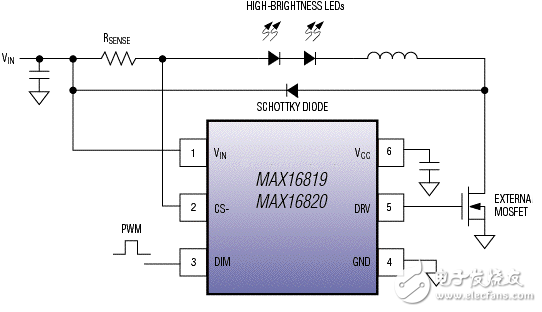

　　MAX16819、MAX16820：简化框图

　　关键特性

　　高边电流检测专用亮度调节控制输入，20kHz最高亮度调节频率，滞回控制：无需补偿开关频率高达2MHzLED电流精度：±5%可调恒定LED电流输入，电压范围为4.5V至28V，输出功率超过25W5V，10mA片上稳压器，-40°C至+125°C工作温度范围。
