电路图天天读（28）：无线LED照明供电系统电路模

　　无线供电，是一种方便安全的新技术，无需任何物理上的连接，电能可以近距离无接触地传输给负载。无线供电的无接触结构使得其与传统的供电方式相比有以下特点：供电系统和负载之间无任何接触，无磨擦，易维护；不受负载运动速度的限制；无噪声污染；能在各种恶劣的条件下工作（如水下、冰雪天气和地下等）；由于频率高，因此体积小。这种近距离无线供电技术有着广泛的应用前景。比如无线充电器，只需将手机、PDA等移动设备放上去，无需插拔连线就可以充电，给人们的生活带来了很大的方便。在技术上有两种实现方案，一种是利用电磁波，一种是磁耦合共振。

　　系统硬件设计

　　此设计总体主要以包括能量发送模块和能量模块为主。其中能量接收模块为一个带能量接收单元和五个LED灯。两个模块之间没有任何导线连接，电能的传输通过感应线圈，由能量发送模块以无线方式传输给LED照明模块，线圈间的介质为空气。控制模块中通过按键方式对电压增益进行调节，进而控制发送能量的大小从而达到对接收模块中LED的亮暗进行调节的功能。

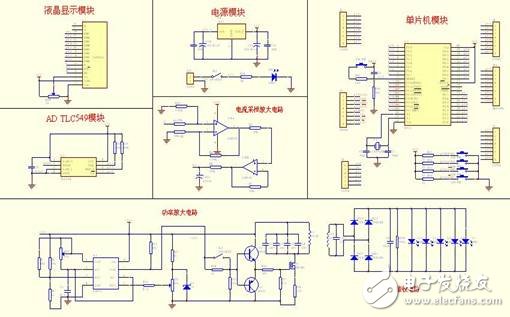

　　硬件电路总框图

　　单元电路设计原理

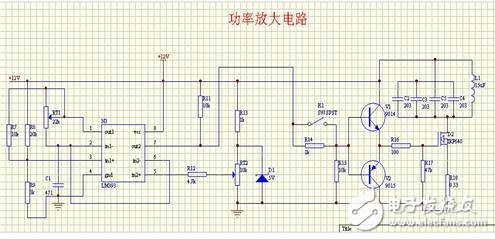

　　能量发送模块

　　工作原理：首先通过LM393双电压比较器产生三角波并进行电压比较，产生一个合适的频率的控制信号，再通过IRF540N采用E类功率放大对功率进行放大最后通过LC并联谐振将能量发送出去；其中通过K1控制总电压电压增益从而控制发送能量的大小。
