LED积分球测试系统中电源对测试的影响

　　引言

　　如同大家所熟悉的手提电脑背光源，是将很多个LED灯珠组合而成，则色差问题也越来越明显。如果使用的LED灯珠不是同一批次的，则很容易导致波长不一、色差等问题，这一问题即使是使用同一批次的LED灯珠也在所难免。对于LED芯片的测试，一般采用积分球测试系统。

　　使用积分球测量光通量等参数，可使测量结果更为可靠。积分球可降低并除去由光线的形状、发散角度等差异所造成的误差。如此高精密且谨慎的测量，也推动着LED积分球厂家越来越趋向于选择更高性能的电源配置在该系统中，用来给待测LED供电。

　　LED积分球测试系统

　　LED积分球主要是测量LED灯的发光效率、显色性及色差等表征LED发光源性能指标的参数。在产线每天大批量的测试中，时刻面临着两个问题：一是如何提高测试效率 二是测量中如何更好地保护待测LED。

　　据了解，目前电源行业内，从电源开启给LED灯供电到软件控制系统采集回稳定的电压电流数值，总时间大约为600ms，那在此基础上是否有突破的可能性呢？答案是肯定的。那么能通过什么方法实现呢？其实系统中配置的用于给待测LED供电的电源就起着相当重要的作用。

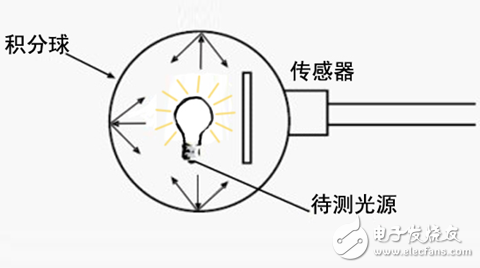

　　LED积分球测试系统原理图

　　一． 配置专业电源可抑制过冲与提高测试效率

　　一般的电源在开机瞬间，由于环路响应时间的存在，电源输出并非达到设定输出电压值即停止输出。因此在这段时间内，电压会出现过冲。过高的过冲电压会对LED寿命产生影响，严重的甚至击穿LED。

　　对于小功率的LED灯，恒流工作电流通常在几十到几百毫安之间。当以小电流工作时，电流和电压爬升速度相应下降，有时将LED点亮的时间，甚至比从正常的给LED灯供电到软件控制系统采集回稳定的电压电流数值加起来所需的时间还要长。

　　面对如上两点问题，若为了加快爬升速度，提高测试效率，采取提高环路速度的改善措施，则通常带来更严重的过冲。但若为了照顾过冲的问题，则整体测试效率又会下降。这样的难题，能够通过配置专业测试LED的电源来实现，如艾德克斯IT6874A电源。以下两幅图分别是IT6874A直流电源给80V/20mA和80V/400mA的LED供电时，电压上升阶段的波形图。

　　图1：LED（80V/20mA） IT6874A爬升用时：约80ms

　　图2：LED（80V/400mA） IT6874A爬升用时：约50ms

　　从上图可见艾德克斯IT6874A直流电源，基本能够在100ms时间内，同时满足高速且无过冲的测试要求，而一般的电源则需要约为600ms的时间。IT6874A直流电源将这一数字提高了近6倍，对于测试效率的提升具有很大意义。
