AT89C2051在点钞机外接显示屏中的应用

　　大家知道，LED数码管是由发光二极管作为显示字段的数码型显示器件。在数码管显示器中，一般情况下都采用动态扫描式显示方式。所谓扫描式，就是当有多个七段（带小数点的为八段）显示器要显示时，将其各个对应引脚接在一起，也就是说，所有的a段接在一起，b段也接在一起，依此类推。而利用各七段显示器的共阳（或共阴）极来确定哪一个七段显示器要显示。这样做的目的有二：（1）省电；（2）节省输出端口。

　　本电路利用89C2051的端口与数码的笔段接法为： P1.1-->C; P1.2-->D; P1.3-->E; P1.4-->B; P1.5-->A; P1.6-->F; P1.7-->G ，且三只数码管的笔段a~g又是并联在一起的。数码管的公共端com分别由 P3.5-->V1; P3.4-->V2; P3.7-->V3 进行控制。

　　这里顺利说明下，不知大家是否看出，无论是段码还是公共端都没有按相应引脚顺序来接，这是为什么？在实际应用中，经常会有这种接法，这就是我们通常所说的“硬件加密”法。

　　P1口是一8位双向I/O口，口引脚P1.2~P1.7提供内部上拉电阻。P1.0和P1.2要求外上接电阻。尤其是P1.0这个上接电阻接在了点钞机的主控板上，若要单独使用这个显示器，不要忘了加只5.1K的上接电阻。

　　工作原理说明如下：

　　1. 欲使LED1显示器亮，需使V1导通，即P3.5=0，同理LED2欲亮时，P3.4=0。

　　2. 由于共享a~g引脚，因此一次只能导通一个晶体管，否则会同时显示相同的数字。

　　3. 利用视觉暂留原理，V1~V3导通频率16次/秒以上，注意频率太低数字会闪烁，频率太高数字会模糊变暗。

　　4. 显示数字时，须先送FFH到P1口关闭LED，再送显示码，否则容易造成视觉干拢。

　　5. R3为限流电阻。

　　通过对LED数码管显示原理的了解，再明确一下点钞机外接显示器的功能，你到银行存过款吗？当你将钱交给营业员后，她就会将钱放入点钞机，一是为了点数，二是为了鉴别钞票的真伪。同时在柜台上会有一个显示器，使你也能看到你的钱币的张数。这个显示器就是点钞机的外接显示器，它显示的数字与点钞机是同步的，清点完之后，数字会一直保持，待下一次清点时，它会自动复位，从零开始进行累加。

　　数码管的显示原理和点钞机外接显示器的基本功能搞清楚之后，下面我们就开始编写程序。

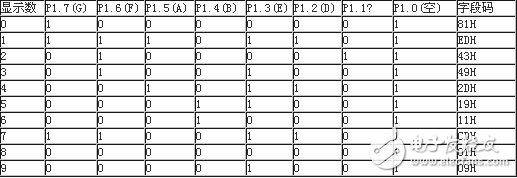

　　外接显示器共阳LED数码管显示段编码
