智能家居照明系统解决方案

　　1、应用范围

　　本配置是针对小区域内的灯光、窗帘的手动控制和遥控控制。通常用于客房，小孩房，老人房，书房、休闲阳台等区域。如果应用的房间或区域较大或中间有墙隔开，需要在适当的位置加装智能射频中继器，以增加无线信号的覆盖范围。

　　2、拓扑图

　　3、详细功能描述

　　 灯光控制：可对荧光灯、射灯、白炽灯等灯具进行开关控制和调光控制功能；灯光控制器都有背光指示灯可使用户在黑暗中准确定位控制器位置，使用更方便；控制器上的指示灯实时显示当前灯光开关状态；

　　电动窗帘控制：可接入拉幕式窗帘、百叶窗帘、罗马帘，实现开、闭、停控制；窗帘控制器都有背光指示灯可使用户在黑暗中准确定位控制器位置，使用更方便；控制器上的指示灯实时显示当前窗帘的开闭状态；

　　灯光联动控制：用户在任何地方通过无线方式进行灯光控制，不受方向限制，且不受传统的联动布线限制，可根据需要联动任意一路灯光；

　　遥控器无线控制：迷你遥控器可控制6个无线设备（灯光、窗帘），实现2个情景；

　　LED灯、节能灯调光：可通过智能灯光控制器对LED对相应的LED灯具、节能灯具进行调光。达到即智能又环保节能的良好效果。

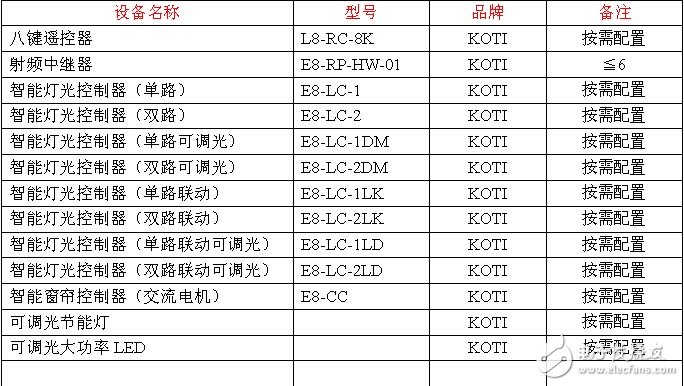

　　4、系统清单

　　5、产品介绍

　　5.1 智能灯光控制器

　　功能与特点

　　具有双向性：操作时可即时反馈运行状态，当开关手动操作时，遥控器能看到状态，便于用户了解实时情况；

　　具有遥控功能：采用RF无线传输控制技术，可通过无线方式控制，且控制不受方向的制约；

　　支持多种控制方式：手动控制、遥控器控制、HiThink控制、远程手机控制及互联网远程控制等；

　　采用触摸式开关技术：轻轻触摸面板按键图标，即可进行开关操作，手感好、美观耐用。

　　面板具有图标状态指示灯，可实时显示工作状态；

　　背光灯可方便夜晚指示开关位置，更具人性化设计，多级亮度可调（可调光开关），支持多达12级的亮度级数调节，具有级数记忆功能；

　　外表结构采用超薄型设计，便于安装接线。

　　技术参数

　　工作电压：AC220V±10%，50Hz；

　　最大功耗：待机时≤1W，工作时≤3W；

　　发射功率：＜10dbm；接收灵敏度：≤-90dbm；

　　工作温度：0℃～50℃；工作湿度：≤90%RH；

　　无线频率：433MHz，符合信部178号微功率（短距离）无线电设备管理暂行规定；

　　遥控距离：空旷无阻隔≥30m，普通室内环境（带非金属阻隔物）≥20m；

　　技术标准：完全符合国家标准（GB16915.1-2003、GB16915.3-2003），产品标志、防触电保护、结构、耐老化、防潮、绝缘电阻和电气强度、爬电距离、电气间隙、通断能力、耐热、正常操作、防锈等指标均能得到有效保证；

　　外形尺寸：86mm（W）×86mm（H）×40mm（D）；

　　使用标准：86型底盒86mm（W）×86mm（H）×55mm（D）。

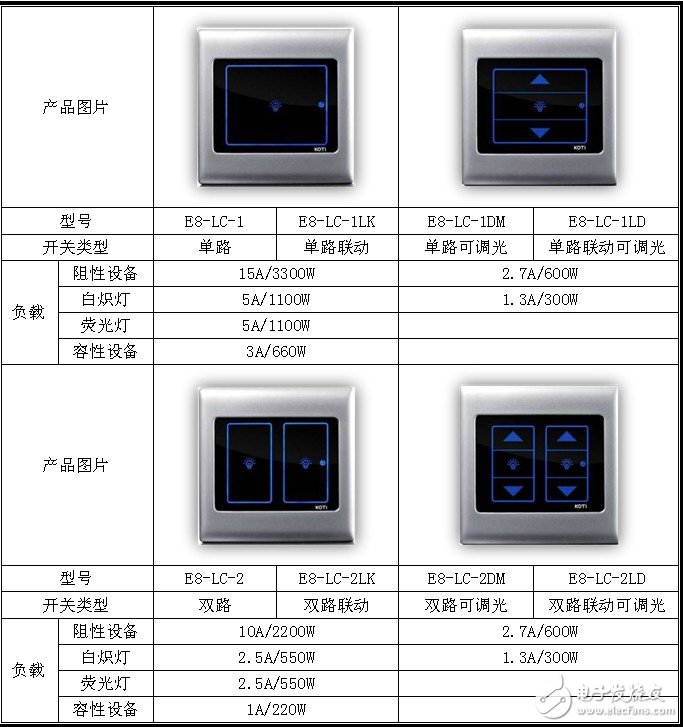

　　产品负载表
