科锐XLamp LED最新参考设计方案详解

　　科锐通过坚持不懈的创新来推动LED照明的普及应用，实践科锐的使命，引领LED照明变革，淘汰低能效照明，全力加速实现LED照明的广泛应用。科锐的创新源于优异的照明级XLamp® LED器件在亮度、光效、寿命、显色指数、热性能和可靠性上的优势。本文介绍了科锐最新发布的XLamp® 系列产品的参考设计方案，针对室外照明、室内照明等不同领域，与客户一起实现更高照明性能，获得更低系统成本的照明应用。

　　一、 路灯模组参考设计方案

　　通常来讲，户外照明要求高光效、高光通、高维持性特性等，另外相对室内照明需要更多的安全防护，在寿命和可靠性上也需要较好的表现。而光效、光通、优良的光色品质、寿命和可靠性正是科锐的XLamp®系列产品的优势体现。针对市场上的各类路灯产品，我们设计了高光效系列产品XLamp® XP-G2、XM-L2、XP-E2和XT-E器件在路灯应用的一些模组方案，与照明制造商或者设计师等业界同仁一起分享和探讨设计思路。

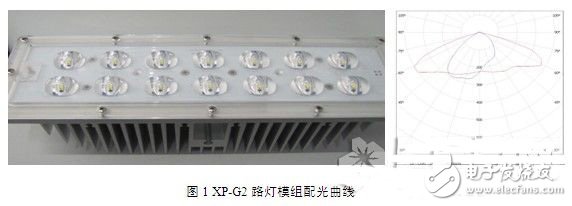

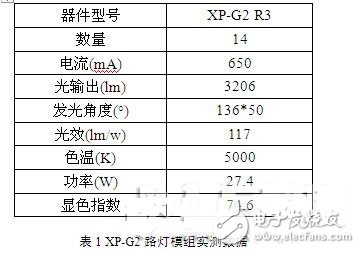

　　1. XP-G2路灯模组

　　通过和散热、光学等6个配套件组合，我们制作了包括LED器件、铝基板、散热器、光学透镜、防水等配套件的路灯模组，其实测稳态数据如下：

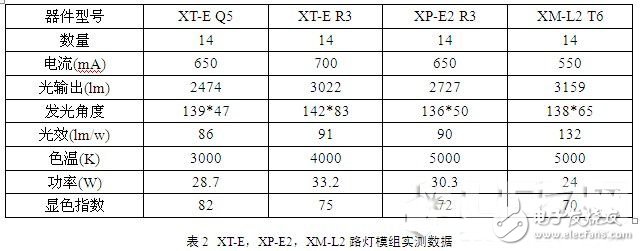

　　2. XT-E、 XP-E2、XM-L2路灯模组

　　当然很多客户希望使用一些单颗更大功率或低色温的一些方案，我们制作了不同色温，不同光效要求的方案，实测数据对比如下：

　　二、 工矿灯参考设计方案

　　工矿灯一般使用在仓储、生产厂房等照明，通常功率较大，要求高光效、高光通、长寿命，光强分布也与LED光源相近，一般不需要复杂大角度的二次配光。XLamp® XM-L2 LED，光效相比XM-L提升20%，再一次树立单芯片LED高光效和光输出的新里程碑，XLamp® XM-L2 LED在350mA和25 °C条件下光效高达 186 lm/W，主要针对高流明应用设计，适用于工矿灯（高棚灯）、户外照明及室内照明。科锐最新的XLamp® CXA LED阵列针对设计简化和更低系统成本而优化，单颗光源即可提供5，00 - 10，000 lm的光通量，能够满足高流明输出的轨道灯和筒灯、户外区域照明和工矿灯等应用的要求。在此我们利用XLamp®XM-L2和CXA2540，CXA3050 LED器件设计在工矿灯应用的方案，以供参考。

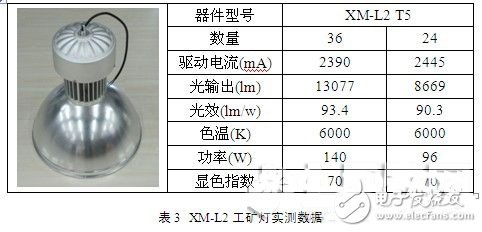

　　1. XM-L2 工矿灯

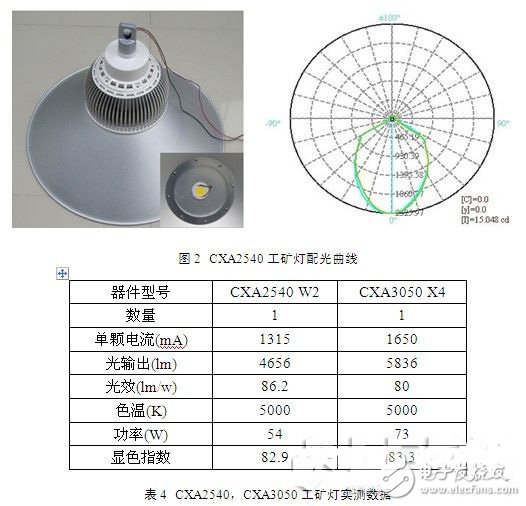

　　2. CXA2540，CXA3050工矿灯
