如何制作一个基于英飞凌单片机的电能质量分析

本次我制作了一个基于英飞凌单片机的电能质量分析仪。也就是利用单片机采集交流电压，利用FFT，计算电压中的各物理量，并且利用OLED显示屏对计算结果进行显示。

该系统的应将框图如图1所示。

将正负交变的交流电通过信号处理电路转换为0～3.3V之间的电压信号，送入单片机的AD口进行AD转换，单片机对采集信号进行AD转换后变为数字量，对数字量进行FFT计算，计算出直流分量、基波分量、谐波分量、基波含有率等参数，并将结果显示于OLED显示屏。

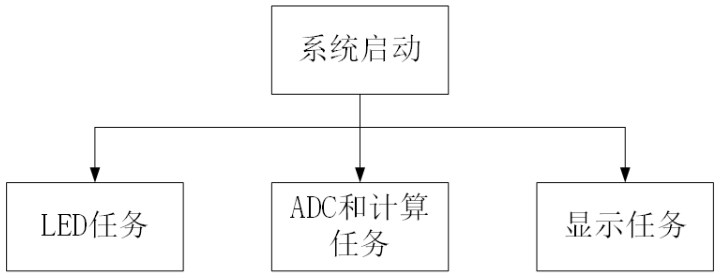

该系统的软件框图如图2所示。

系统启动后，建立三个任务，分别是LED任务、ADC和计算任务、显示任务。

其中LED任务的作用是LED闪烁；ADC和计算任务的作用是进行ADC转换，并对转换结果进行FFT计算；显示任务的作用是将计算结果进行展示。

由于时间比较紧张，显示任务还未完成。
