玩转5元MCU，合宙Air32零代码实现USB转串口

日常开发和使用中，经常会遇到USB转串口芯片，大部分都是购买专用芯片。其实很多通用芯片也拥有USB外设，那是不是也能作为USB转串口使用呢？答案肯定是可以的。

但是USB的开发一般都比较复杂，很多新手难以掌握。今天我们将带领大家实现，零代码做到使用Air32F103实现USB转串口——波特率最高支持4.5M，而且Win10可以免驱使用；一颗Air32F103最多可实现转3路全功能串口，价格只要4、5块钱。

使用Air32F103实现USB转串口

一、环境搭建

可参考Air32F103使用手册，进行开发环境搭建。

二、创建工程

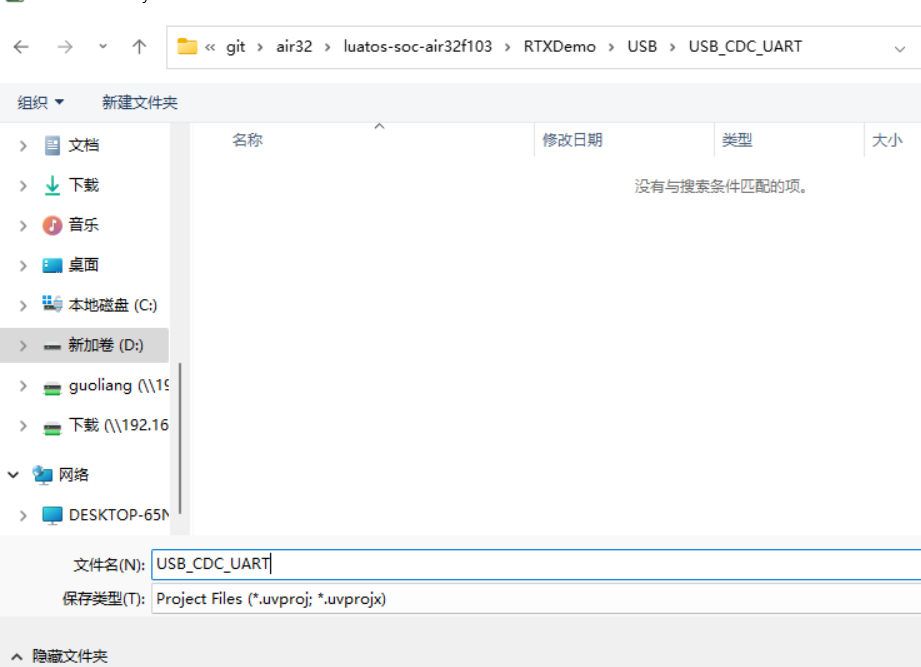

1. 新建工程

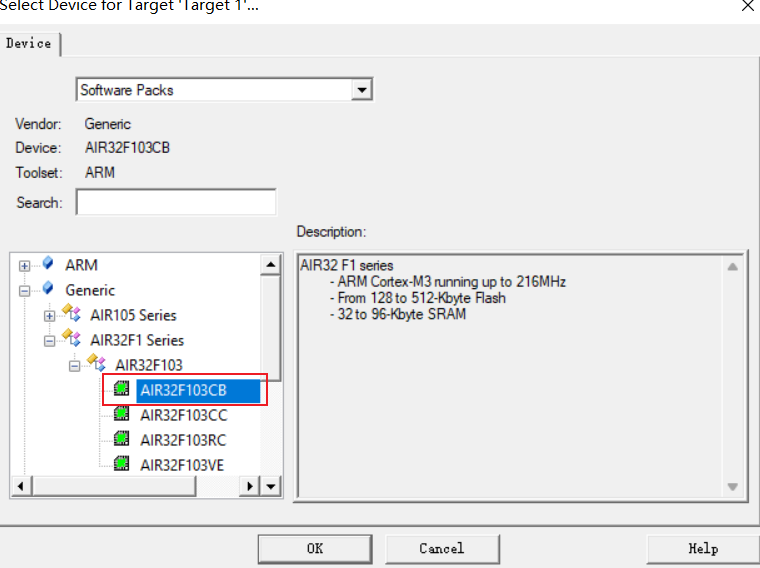

2. 选择设备为AIR32F103CB

3. 在弹出的RTE窗口勾选如下组件：

三、配置工程

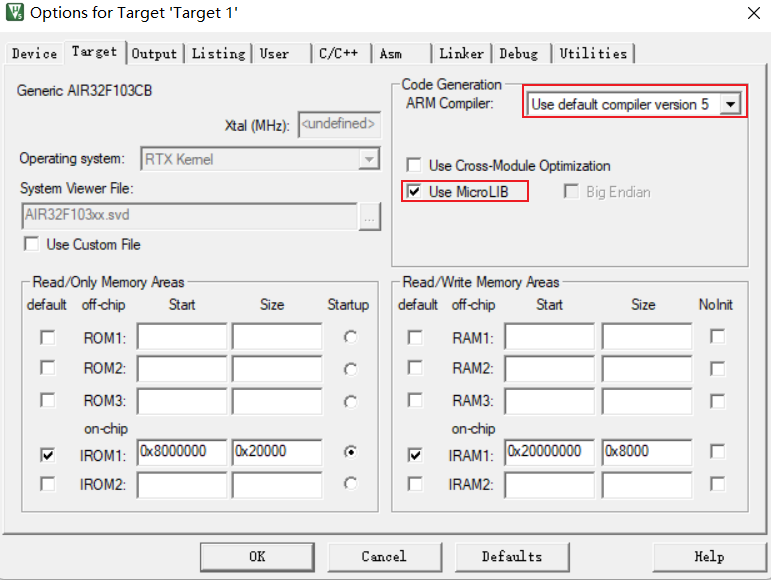

1. 修改编译器为AC5，并启用MicroLIB

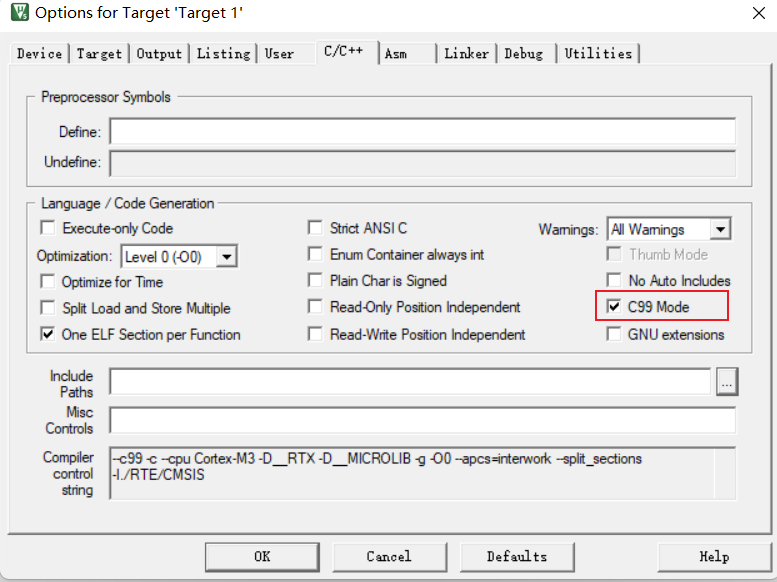

2. 启用C99标准支持

四、添加代码

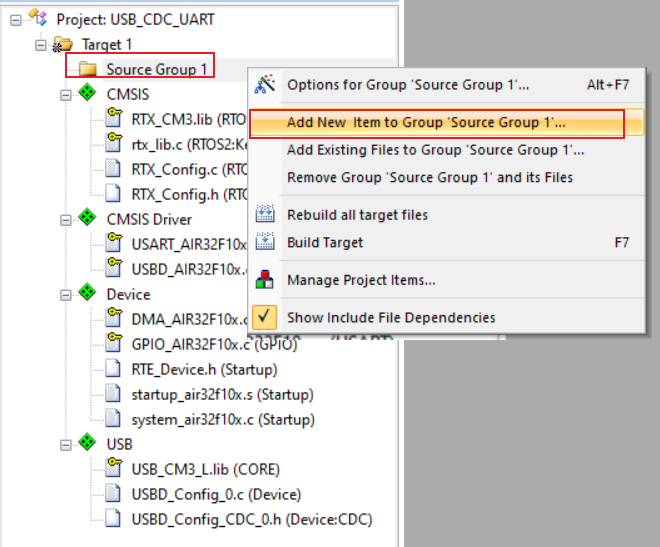

1. 添加功能代码，在Source Group文件夹右键，添加新文件：

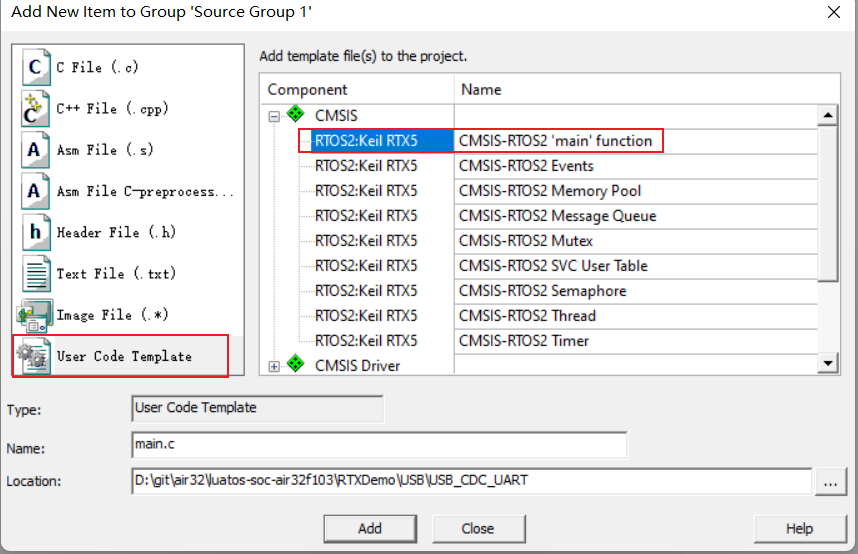

2. 添加RTOS2示例main.c：

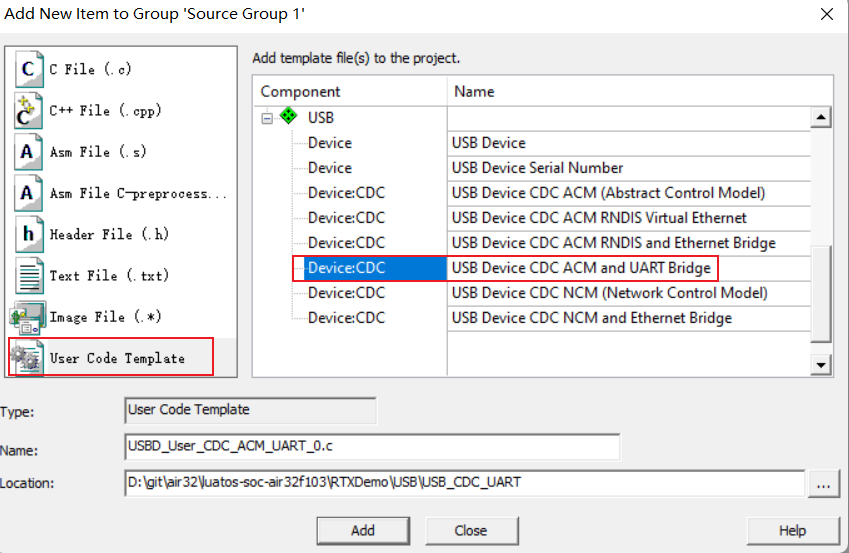

3. 添加USB的CDC转UART示例代码：

五、配置硬件

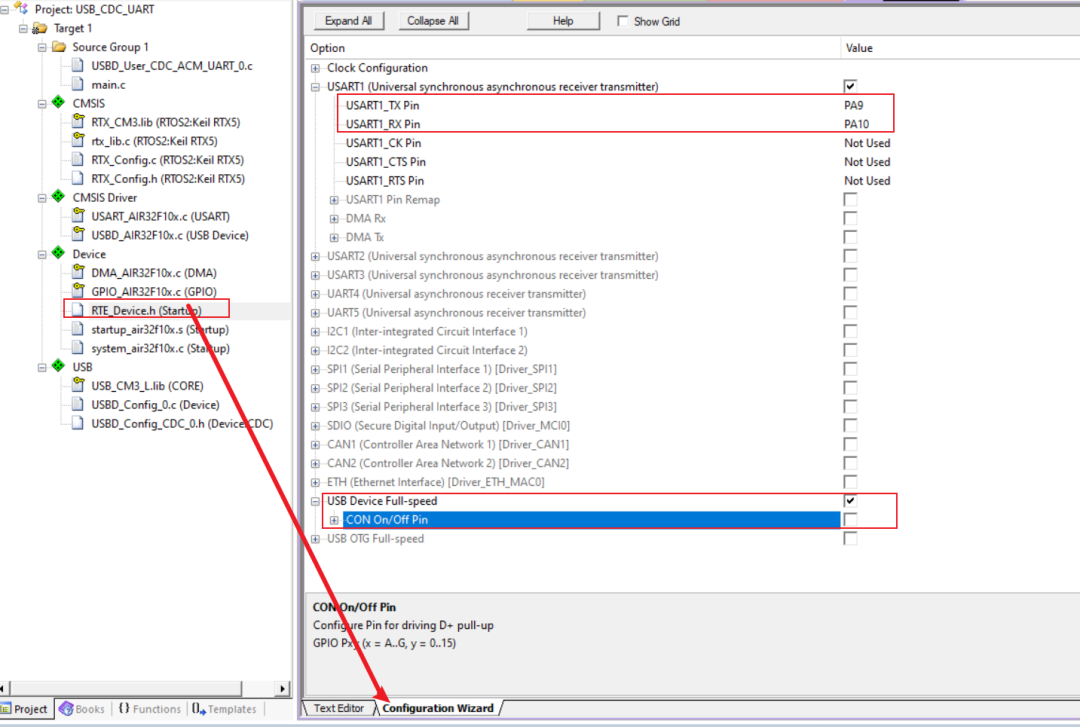

1. 开启USB和串口1，使用PA9和PA10：

2. 修改配置：

将USBD_User_CDC_ACM_UART_0.c里面的UART_PORT改成我们上面配置的1，要是用别的串口就改成实际的。

六、配置系统

1. 配置内存

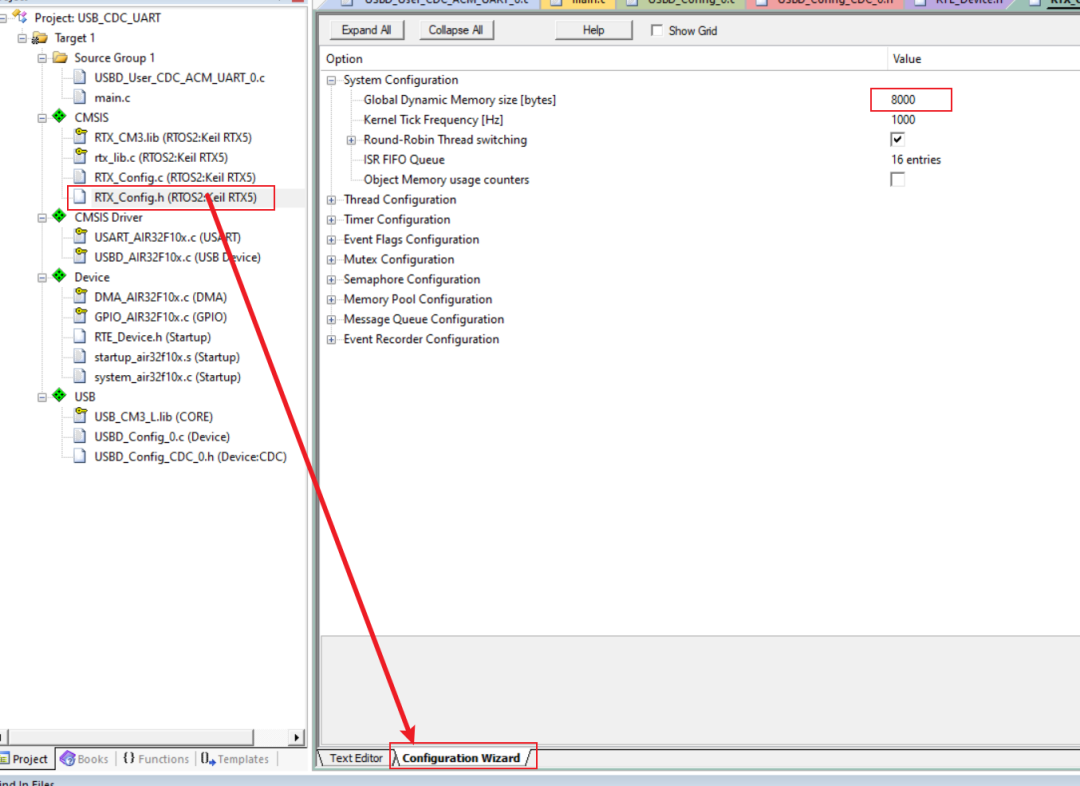

配置RTX系统内存大小为8K，默认32K太大会导致编译不过。

2.添加文件

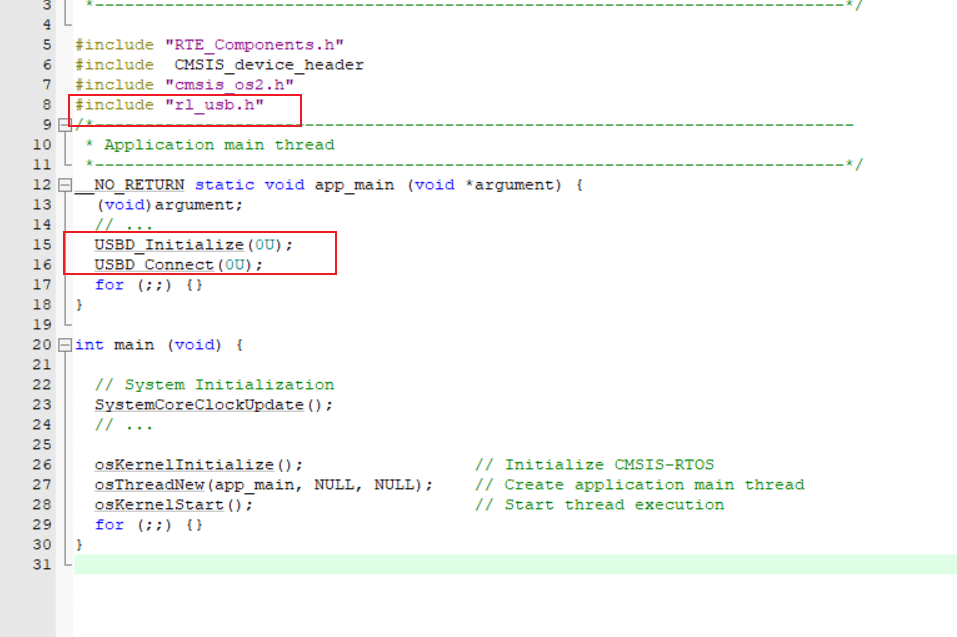

main文件中添加#include "rl_usb.h"头文件，并添加 USBD_Initialize(0U); USBD_Connect(0U); 这两行代码启动USB连接。

七、烧录测试

1. 烧录固件

根据Air32F103使用手册中的方法烧录固件到设备中，然后使用串口线连接开发板的PA9（芯片TX接串口线RX）和PA10（芯片RX接串口线TX）。

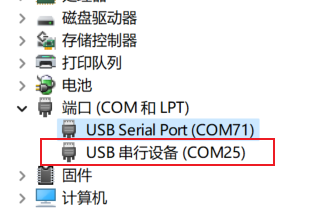

将USB接上电脑，在端口中看到的USB串行设备就是我们的CDC口了：

2. 脚本测试

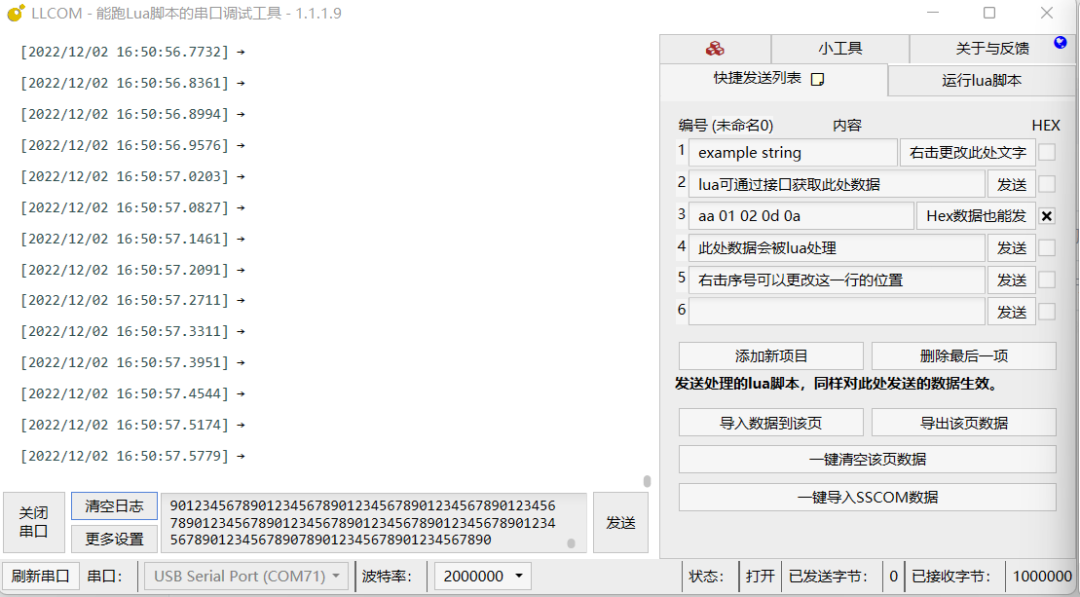

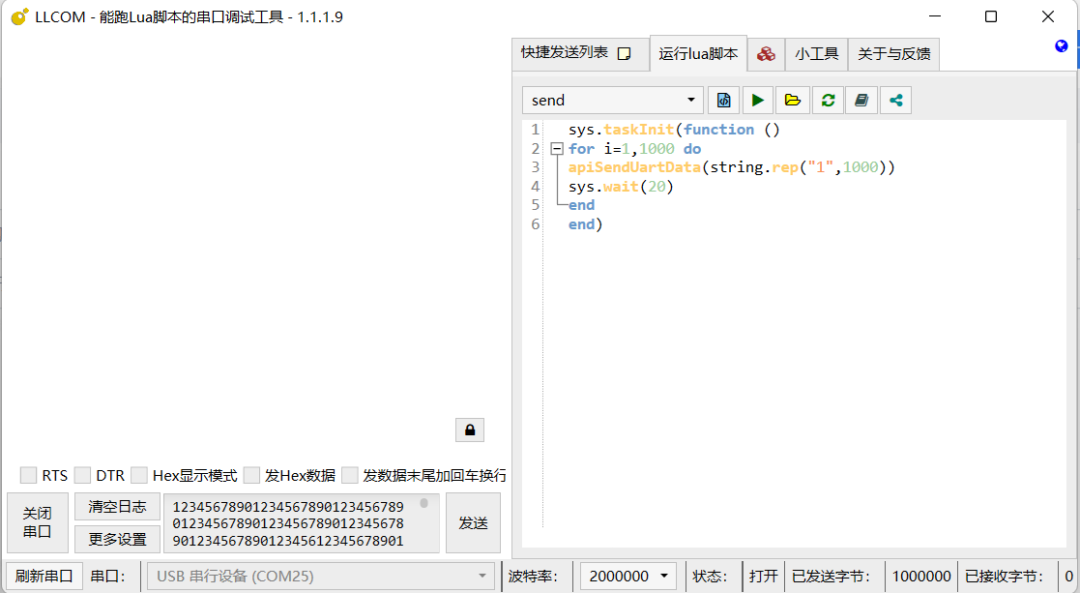

llcom写个脚本自动测一下连续发送，2M波特率一百万包没有丢包。

串口工具llcom：
https://gitee.com/chenxuuu/llcom

使用Air32F103实现USB转串口，你学会了吗？持续推出超高性价比MCU系列芯片、开发板，方便工程师朋友开发学习。合宙与你共同成长，更多新品敬请期待！
