分享｜基于迪文T5L智能屏的净水机智能控制系统

——来自迪文开发者论坛用户开源案例整体方案基于评估板EKT043设计，单T5L芯片处理屏幕显示触摸以及外部系统的控制：

接收并处理由高压传感器监测到的高、低压开关信号，实时显示数值在屏幕上；

• 控制进水与冲洗电磁阀、高压水泵运行，实现设备自动冲洗、运行状态显示、智能报警与提示等功能。

01

方案概述

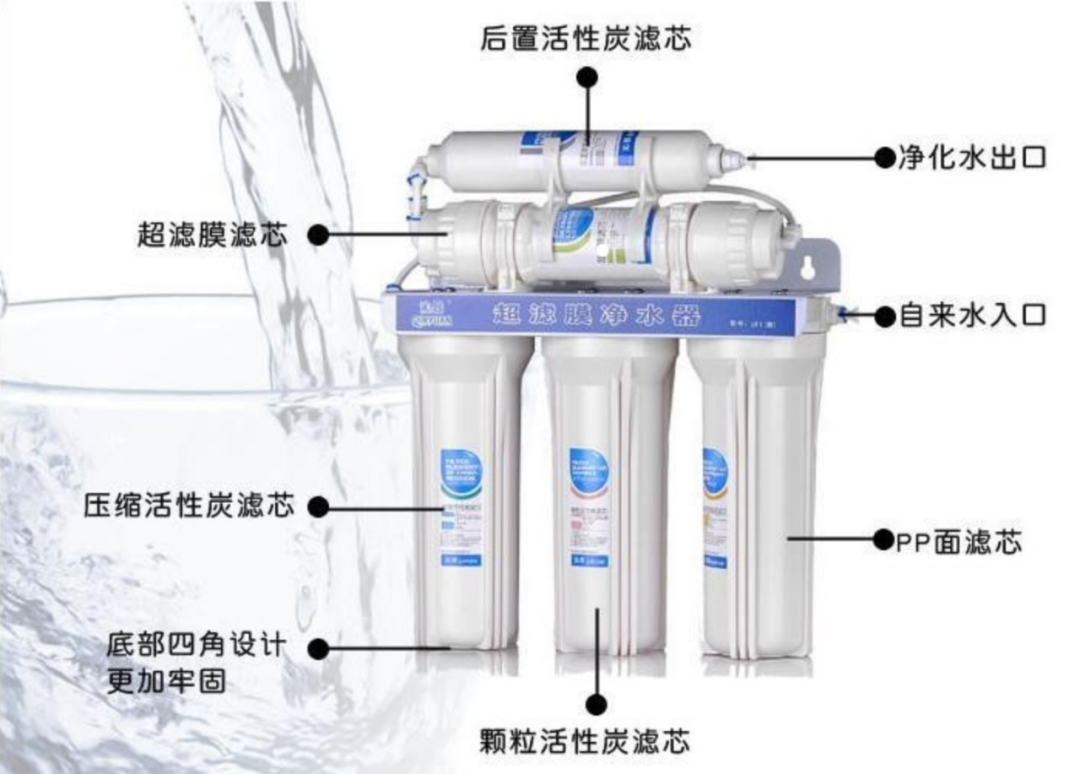

净水器的工作原理

主控T5L芯片框图

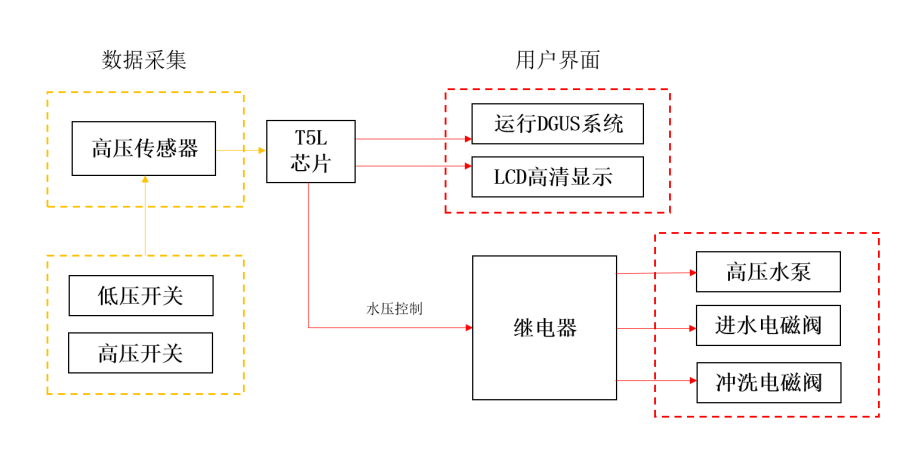

系统方案构成

EKT043评估板+控制器件（1个进水泵、1个出水泵、高低压开关及高低液位开关）。

其中，高压开关控制机器启停，用水时，管路泄压，高压自动闭合，机器补水；储水桶蓄满水时，机器管路压力增大，高压断开，机器停止蓄水。

低压开关保护机器，当停水或水压不足时，低压开关自动断开，机器停止工作，防止增压泵在无水状态下空转损坏机器电路。

方案开发

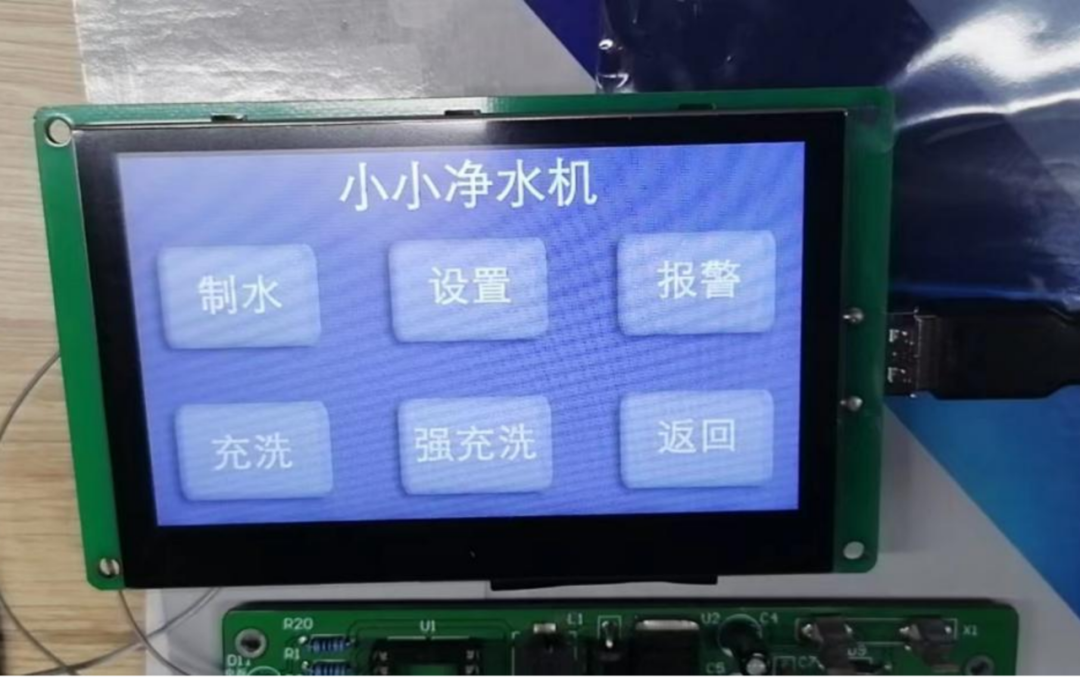

用户界面（UI）设计

通过 DGUSII 软件，零代码完成用户界面显示、触控功能配置。

• 系统功能开发

通过 keil 软件开发 T5L 芯片的 OS 核，实现密码保存、外部控制器件的控制。
