找方案 | 基于Anpec APW9010的高效率控制风扇曲线之

APW9010非常适合切换式电源供应器(SMPS) , 集成IC后可以将整个生扇线路模组化，可节省生产检验时间，节省研究开发时间，节省PCB的空间面积。

APW9010 设计利用 NTC 热敏电阻对直流风扇速度与温度的曲线进行控制。APW9010 集成了许多功能。

睡眠模式可以关闭风扇以减少功率损耗，并且也可取消睡眠模式。电流限流可保护元件免受电流过载影响。NTC开路保护功能避免NTC开路的影响。可以设定加速拉转风扇电压点当温度超过设定时可以快速增加风扇电压。

使用于风扇电压斜率控制方案。此设计可以让二次测设计模组化 , 方便客户机种转换，缩短维修及生产流程检验时间。外部硬件调整方式更提供用户之应用灵活度，客户仅须在系统中选择适当元件，即可轻松完成风扇电压控制原型设计。

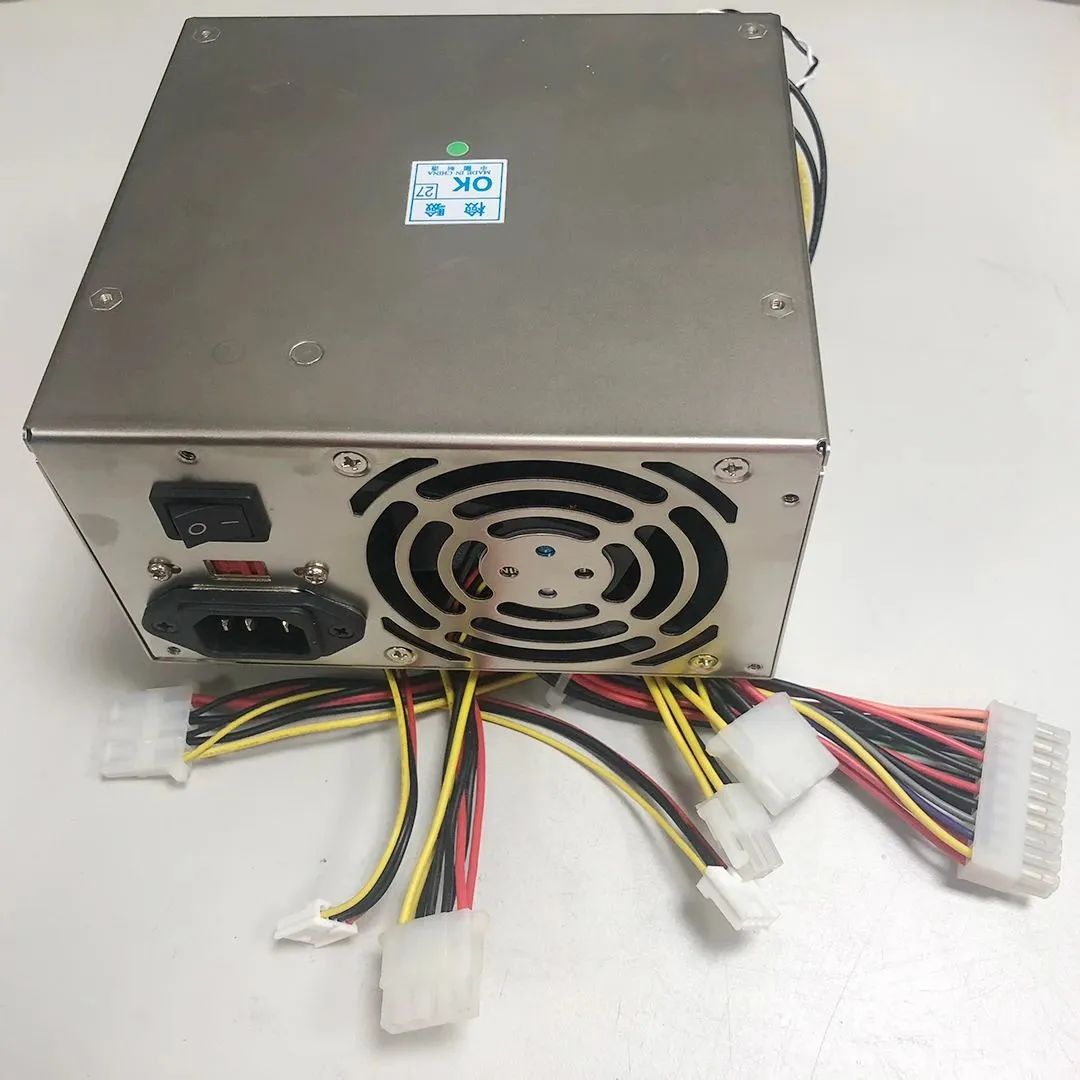

►产品实体图

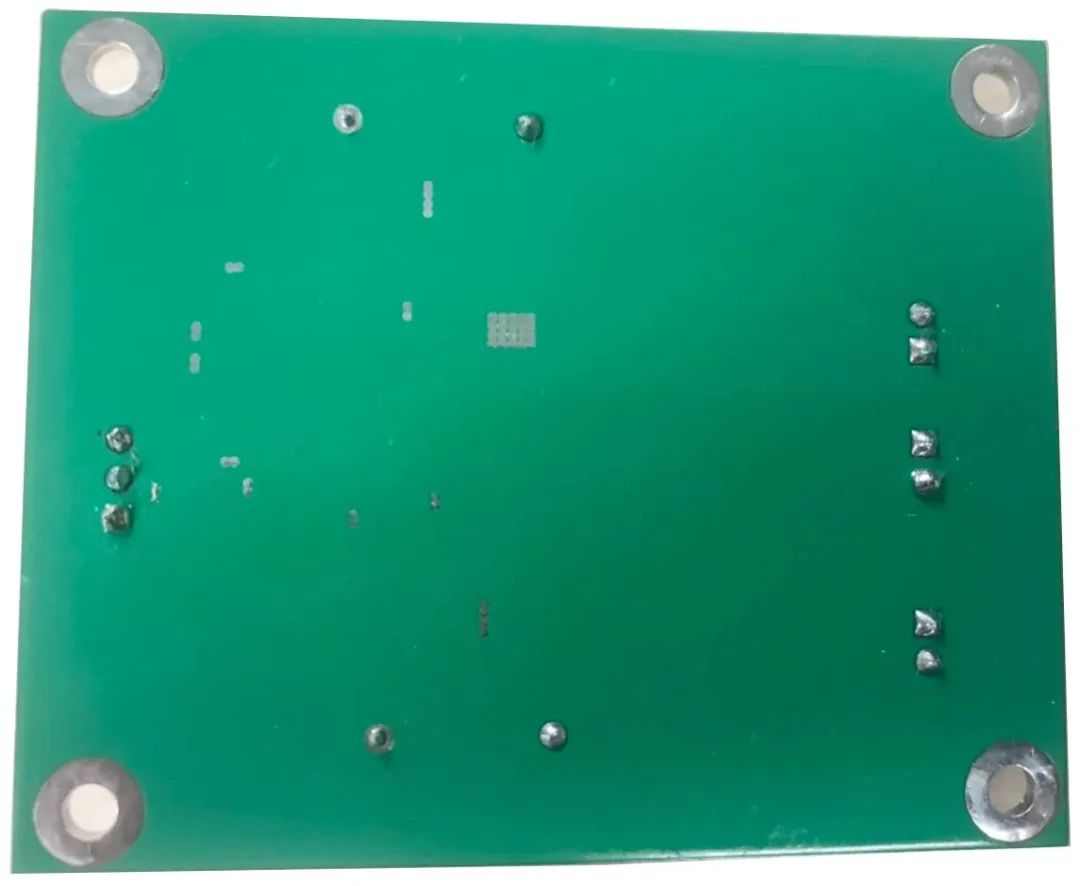

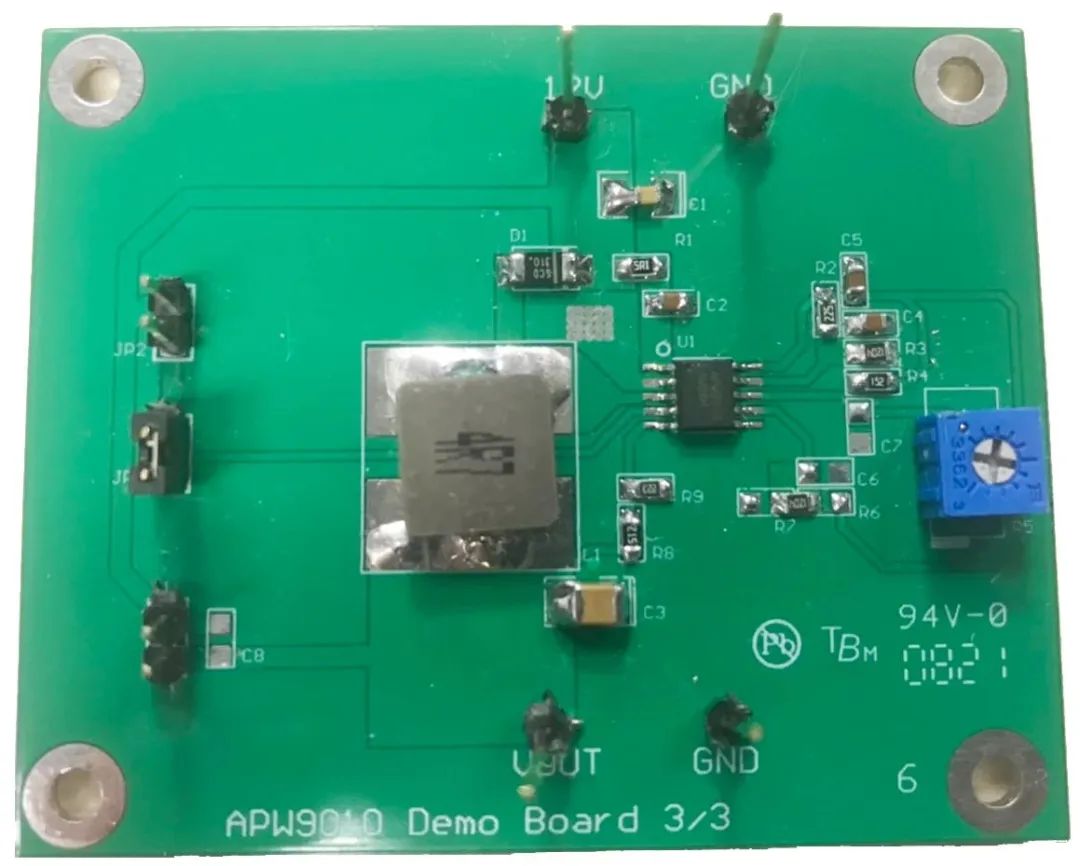

►展示板照片

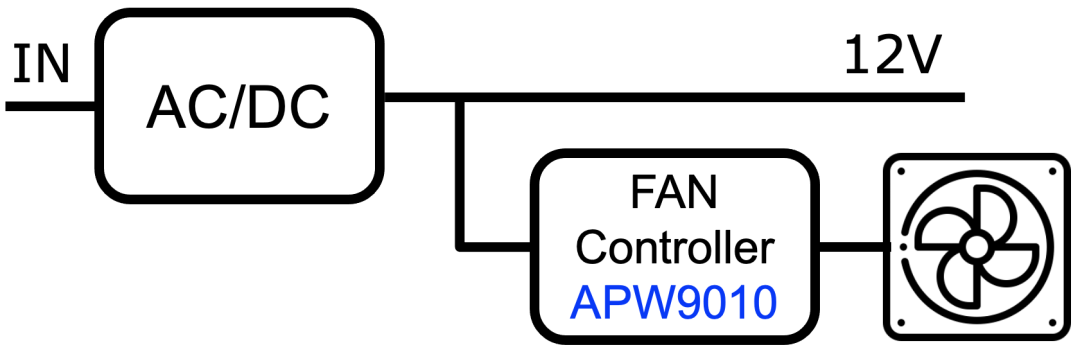

►方案方块图

►核心技术优势

 切换式拓扑以节省功率损耗

 休眠模式关闭风扇将功率损耗降至最低

 可选择是否停转

 起转会先拉到12V再将回min FAN speed, 可减少风扇电压过低风扇不转情况

 OTP点可以于house-skipping连动

►方案规格

 可编程两级斜率风扇曲线

 通过 SELECT 引脚启用/禁用睡眠模式

 可编程最低风扇速度

 可编程OTP点

 NTC 开路保护

 OTP 易于关闭系统电源

 SOP-10 封装

 Lead Free and Green Devices Available (RoHS Compliant)
